Виробник: Eaton / CEAG

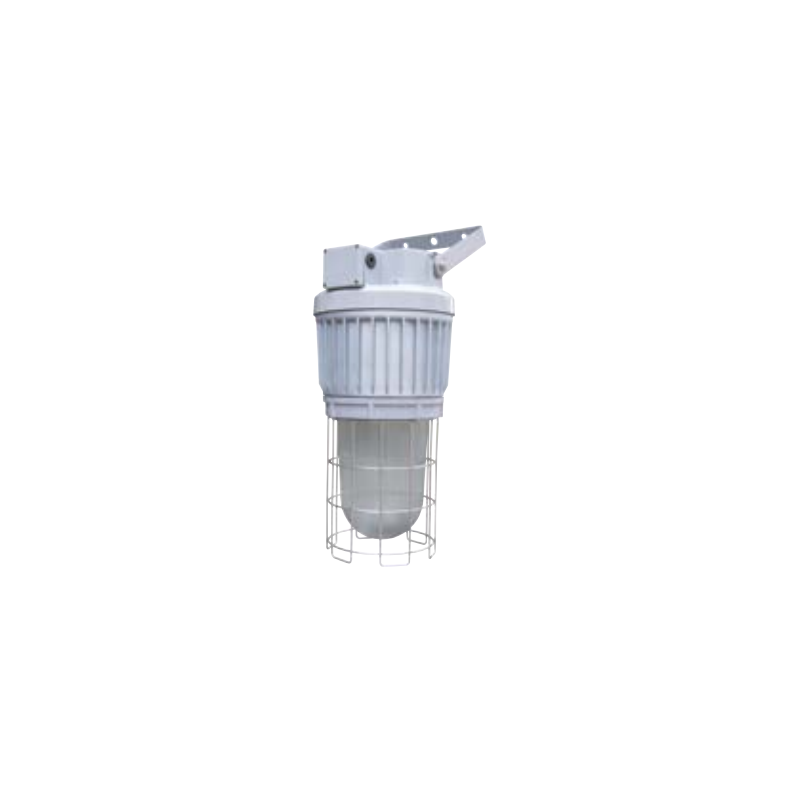

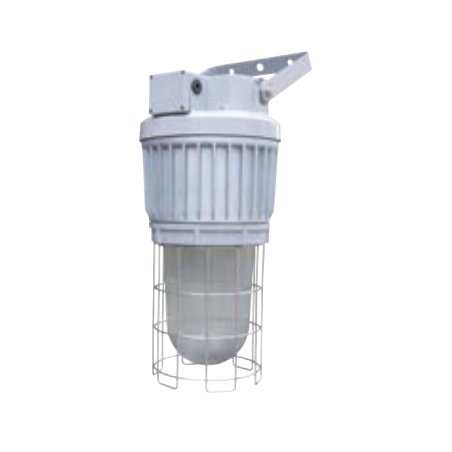

EVZ/S2M605 - 230 В змінного струму CCL 1075 196 /S6E

  • CCL 1075 196 /S6E
  • Нитка 2 x M25
  • Вага 20 kg
  • 1 x M25 Ex-e
  • LAMP HST 600 W
  • STRUMIENSWIE 90000 lm

Підвісні світильники для газорозрядних ламп високого тиску EV / dHLS / EVZ

Підвісні вибухонебезпечні світильники для газорозрядних ламп високого тиску

Серії світильників EV, dHLS і EVZ призначені для газорозрядних ламп високого тиску. Пристрій і джерела світла розміщені в одному корпусі. Вибухозахищені корпуси підключаються за допомогою легкого в установці роз’єму Ex-e. Захисне покриття виконано з боросилікатного скла, високостійкого до ударів і високих температур. Всі зовнішні компоненти виготовлені з нержавіючої сталі.

Заміна джерела світла здійснюється розкриттям з’єднувального кільця з тефлоновим покриттям. І дифузор, і кільце закріплені на петлях для легкого доступу. Залежно від моделі, світильники сертифіковані для роботи в діапазоні температур від -45°C до +55°C.

EV – підвісний світильник із 2 розмірами корпусу

Серія EV підходить для використання з натрієвими та металогалогенними лампами високого тиску.

  • Малий корпус: для ламп потужністю до 125 Вт
  • Більший корпус: для ламп потужністю до 250 Вт

Завдяки своїй довговічності та безпеці електросвітильники багато років використовуються на хімічних заводах і морських платформах для освітлення великих площ або об’єктів. Світильник може бути оснащений скляним куполом або додатковим зовнішнім відбивачем.

dHLS – надійний підвісний світильник

Модель dHLS сертифікована для використання у вибухонебезпечних зонах (зони 1 і 2) і сумісна з лампами високого тиску 250 Вт і 400 Вт.

  • Корпус виготовлено з легкого сплаву з порошковим покриттям.
  • Завдяки високій механічній стійкості світильник підходить для використання в суворих умовах.

EVZ – універсальний світильник

Світильники EVZ випускаються в двох варіантах:

  • 70–150 Вт
  • 150–400 Вт

Їх можна закріпити на стіні або стовпі за допомогою поворотного кронштейна. Опціонально доступні два зовнішні прожектори та сітчасте покриття.

Функції:

  • Різні розміри корпусу
  • Призначений для газорозрядних ламп високого тиску
  • Міцна конструкція для суворих умов
  • Велика термінальна камера Ex-e
  • Широкий діапазон температур навколишнього середовища залежно від версії: від -45°C до +55°C
  • Сертифікація CU доступна для Євразійського економічного співтовариства
  • Відповідає найвищим стандартам захисту від корозії та механічної міцності
Параметр EV-S 125 Вт (маленький корпус) EV-S 250 W (великий корпус) (корпус)
Сертифікат перевірки типу ЄС LOM 02 ATEX 2012 X LOM 02 ATEX 2012 X
Сертифікат відповідності IECEx IECEx BKI 07.0031X IECEx BKI 07.0031X
Маркування відповідно до 2014/34/EU II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db		 II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db
Маркування IECEx Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C		 Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C
Діапазон температури навколишнього середовища -20 °C до +55 °C
-45 °C до +55 °C (додатково)		 -20 °C до +55 °C
-45 °C до +55 °C (додатково)
Номінальна напруга 230 В змінного струму 230 В змінного струму
Частота 50 Гц 50 Гц
Коефіцієнт потужності (cos φ) ≥ 0,85 ≥ 0,85
Система запалювання електромагнітний електромагнітний
Клас захисту Я Я
Тип джерела світла HME 125 Вт, HSE 70 Вт HME 250 Вт, HSE 150–250 Вт, HIE 250 Вт
Назва джерела світла Натрієва лампа високого тиску Натрієва лампа високого тиску, металогалогенна лампа
Світловий потік Див. таблицю даних світильників Див. таблицю даних світильників
Гніздо E27 згідно з IEC 60238 E40 згідно з IEC 60238
Світлоефективність 76% 76%
Розміри (Д × Ш × В) 480 мм × Ø 245 мм 560 мм × Ø 300 мм
З'єднувальні клеми (Ex-e) L, N, PE: 2 × 2,5 мм²
PE зовнішній: 2 × 6 мм²		 L, N, PE: 2 × 2,5 мм²
PE зовнішній: 2 × 6 мм²
Колір корпусу Епоксидна фарба, корпус RAL 7032 / кришка RAL 7016 / кільце RAL 6005 Як показано
Матеріал корпусу Алюмінієвий сплав Алюмінієвий сплав
Вага 14,1 кг 22,4 кг
Кабельна різьба / сальники / отвори 2 × різьба M25 (Ex-e), 1 × заглушка 2 × різьба M25 (Ex-e), 1 × заглушка
Тип кріплення Стельовий монтаж Стельовий монтаж
Клас захисту згідно з EN 60529 IP66 IP66
Захисний чохол Боросилікатне скло Боросилікатне скло

Джерело світла Потужність Світловий потік Тип світильника Маленьке житло Великий корпус Температурний клас II 2 G
Ta ≤ 40 °C		 Температурний клас II 2 G
Ta ≤ 55 °C		 Макс. температура поверхні II 2 D
Ta ≤ 40 °C		 Макс. температура поверхні II 2 D
Ta ≤ 55 °C
Натрієва лампа високого тиску HSE 70 Вт 5600 лм EVS 70 ZM X T5 T4 T95 °C T110 °C
Натрієва лампа високого тиску HSE 150 Вт 14000 лм EVS 150 ZM X T5 T4 T90 °C T105 °C
Натрієва лампа високого тиску HSE 250 Вт 25000 лм EVS 250 ZM X T4 T4 T115 °C T130 °C
Металогалогенні лампи HIE 250 Вт 19000 лм EVS 250 ZM X T4 T3 T125 °C T140 °C

Параметр Значення
Сертифікат перевірки типу ЄС DMT 03 ATEX E 039
Сертифікат відповідності IECEx IECEx BVS 11.0066
Маркування відповідно до 2014/34/EU II 2 G Ex de IIC T3 Gb
Маркування відповідно до IECEx Ex de IIC T3 Gb
Допустима температура навколишнього середовища Від -20 °C до +50 °C / від -20 °C до +55 °C (250 Вт), від -50 °C до +50 °C (додатково)
Номінальна напруга 230 В змінного струму
Частота 50 Гц
Коефіцієнт потужності cos φ 0,5 інд. / 0,9 комп. ²
Схема Індуктивне коло / компенсоване коло ²
Клас захисту Я
Лампа / джерело світла HSE / HME 250–400 Вт
Тип лампи Ртутна лампа, натрієва лампа високого тиску
Номінальний світловий потік ¹
Цоколь лампи E40 відповідно до IEC 60238
З'єднувальні клеми L, N, PE макс. 2 x 2,5 мм²
Матеріал корпусу Легкий сплав з порошковим покриттям
Вага 30 кг
Кабельні вводи / втулки / отвори в корпусі 1 x M25 x 1,5 для кабелів Ø 8 - 17 мм, 1 x M25 x 1,5 із заглушкою
Тип кріплення Стельовий монтаж
Клас захисту згідно з EN 60529 IP65
Захисний кожух / плафон Боросилікатне скло

Лампа Потужність Світловий потік Тип
Натрієва лампа високого тиску (HSE) 250 Вт 25000 лм dHLS 85250
Натрієва лампа високого тиску HSE 400 Вт 48000 лм dHLS 85400

Параметр EVZ (маленький корпус) EVZ (великий корпус)
Сертифікат перевірки типу ЄС TÜV 12 ATEX 7169X TÜV 12 ATEX 7169X
Сертифікат відповідності IECEx IECEx CQM 11.0002 IECEx CQM 11.0002
Маркування відповідно до 2014/34/EU II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹		 II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹
Маркування відповідно до IECEx Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹		 Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹
Допустима температура навколишнього середовища -40 °C до +55 °C -40 °C до +55 °C
Частота 50 Гц 50 Гц
Коефіцієнт потужності cos φ ≥ 0,9 ≥ 0,9
Клас захисту Я Я
Лампа / джерело світла HSE 70 - 150 Вт, HIE 70 - 150 Вт HSE 250–600 Вт, HIE 250–400 Вт
Тип лампи Натрієва лампа високого тиску, металогалогенна лампа Натрієва лампа високого тиску, металогалогенна лампа
Номінальний світловий потік ¹ ¹
Цоколь лампи E27 згідно з IEC 60238 (HSE 70–150 Вт)
E40 згідно з IEC 60238 (HSE 100–150 Вт)		 E40 згідно з IEC 60238
Розміри (діаметр x висота) Ø 215 мм × 480 мм Ø 300 мм × 599 мм
З'єднувальні клеми (Ex-e) 3 x 2 x 4 мм² (L, N, PE), макс. 2 дроти. 3 x 2 x 4 мм² (L, N, PE), макс. 2 дроти.
Колір корпусу Сірий Сірий
Матеріал корпусу Алюміній, покритий міддю Алюміній, покритий міддю
Вага 14,1 кг 22,4 кг
Сальники / отвори / заглушки 2 x різьба M25, 1 x Ex-e гвинтова заглушка 2 x різьба M25, 1 x Ex-e гвинтова заглушка
Тип кріплення Стельовий монтаж Стельовий монтаж
Клас захисту згідно з EN 60529 IP66 IP66
Захисний чохол Загартоване скло Загартоване скло

Лампа Потужність Світловий потік Тип Температурний клас II 2 G
< 40/50C		 Темп. площа макс. II 2 D
< 40/50C
Натрієва лампа високого тиску HSE 70 Вт 5600 лм EVZ/S/07* T5 / T4 83 °C / 98 °C
Натрієва лампа високого тиску HSE 100 Вт 8800 лм EVZ/S/10* T5 / T4 94 °C / 109 °C
Натрієва лампа високого тиску HSE 150 Вт 14000 лм EVZ/S/15* T4 / T3 113 °C / 128 °C
Натрієва лампа високого тиску HSE 250 Вт 25000 лм EVZ/M/25* T3 / T3 134 °C / 149 °C
Натрієва лампа високого тиску HSE 400 Вт 38000 лм EVZ/M/40* T3 / T3 148 °C / 163 °C
Металогалогенні лампи HIE 70 Вт 5600 лм EVZ/S/07* T5 / T4 83 °C / 98 °C
Металогалогенні лампи HIE 100 Вт 8800 лм EVZ/S/10* T5 / T4 94 °C / 109 °C
Металогалогенні лампи HIE 150 Вт 11000 лм EVZ/S/15* T4 / T3 111 °C / 126 °C
Металогалогенні лампи HIE 250 Вт 25000 лм EVZ/M/25* T4 / T3 132 °C / 147 °C
Металогалогенні лампи HIE 400 Вт 33000 лм EVZ/M/40* T3 / T3 167 °C / 182 °C
