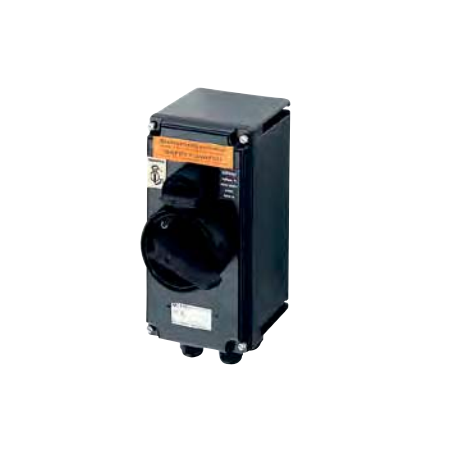

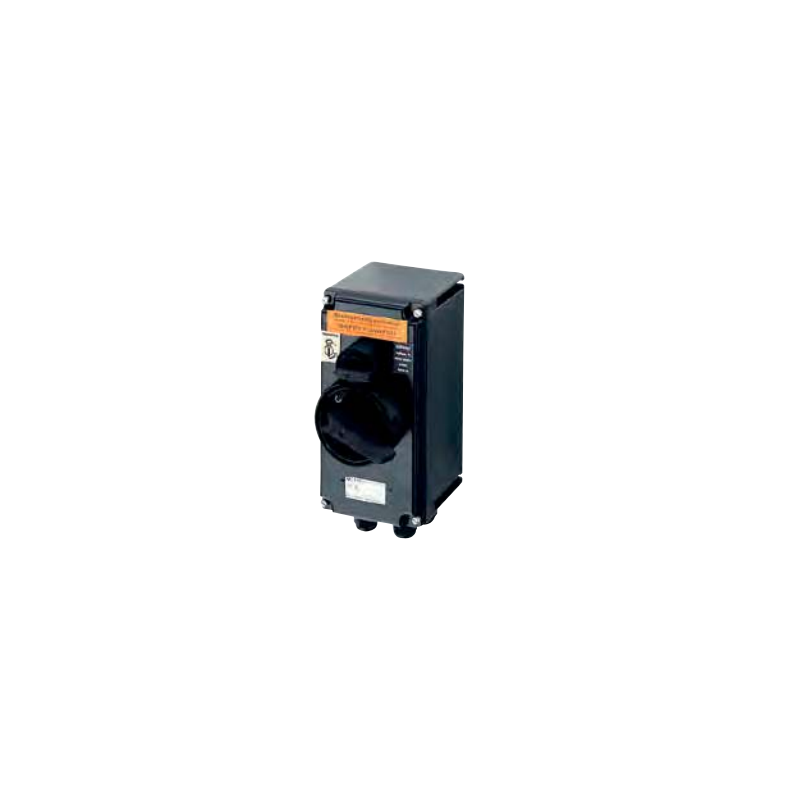

Wyłączniki bezpieczeństwa Ex 20 A do sterowanych napędów trójfazowych GHG 262 0014 R0001
Wyłączniki bezpieczeństwa Ex 20 A do sterowanych napędów trójfazowych GHG 262 0014 R0001

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: Eaton / CEAG

Ex 20 A запобіжні вимикачі для регульованих трифазних приводів GHG 262 0014 R0001

  • GHG 262 0014 R0001
  • Тип продукту Панель керування
  • Матеріал GRP
  • Номінальний струм 20A
  • IP клас IP66
  • Кількість полюсів 3
  • Cable gland 2 x M32 / 2 x M25

Безпека для вашого захисту

Запобіжні вимикачі CEAG можна захистити від випадкового спрацьовування завдяки вбудованій системі блокування, яка утримує до трьох навісних замків у положенні ВИМКНЕНО. Щоб запобігти несанкціонованому втручанню, кришки корпусу не можна відкривати в заблокованому положенні без остаточного пошкодження.

Повна комутаційна здатність AC-3

Усі захисні вимикачі CEAG забезпечують повну комутаційну здатність двигуна відповідно до категорії використання AC-3 та ізоляційні властивості згідно з EN 60947-4-1, з позитивним розривом головних контактів.

Також доступні додаткові версії з функцією АВАРІЙНОЇ ЗУПИНКИ, сумісні з EN 60204-1.

Додаткові допоміжні контакти із затримкою або раннім замиканням (опціонально) забезпечують подвійну безпеку за екстремальних умов перемикання.

Просте встановлення

Запобіжні вимикачі CEAG розроблені для простого встановлення та зручного доступу до терміналів. Підключення.

Версії з ударостійкого поліаміду або поліестеру, армованого скловолокном, забезпечують захист IP66 для автоматичних вимикачів до 180 А. За бажанням вони можуть бути обладнані пластиковими або латунними затискними фланцями. Запобіжні вимикачі на струми до 630 А поставляються в металевих корпусах з можливістю оснащення болтовими фланцями.

Група вибухонебезпечності IIB

Запобіжні вимикачі з діапазоном струму 210-630 А також доступні у версії для групи вибухонебезпечності IIB, яка відповідає вимогам більшості застосувань.

Закриті вимикачі для ізоляції установок під час ремонту та технічного обслуговування

Автоматичні вимикачі GHG 26 (10-160 A) і GHG 981 (25-80 A) тепер схвалено як сумісні з новим стандартом IEC 62626-1, клас 1.

Новий стандарт IEC 62626-1 визначає вимоги до захисних вимикачів (роз'єднувачів), які використовуються для відключати обладнання під час виконання робіт з обслуговування та технічного обслуговування. Ці вимоги суворіші, ніж стандарт IEC 60947-3, який раніше не регулював цю сферу.

Стандарт поділяє продукти на два класи:

  • Клас 0 – для загального використання
  • Клас 1 - для важких і складних умов експлуатації

Усі продукти, встановлені у небезпечних зонах ATEX/IECEx, мають відповідати вимогам класу 1.

Вимоги для цього класу включають: мінімальну механічну міцність, відповідний рівень захисту IP, захист від несанкціонованого доступу, стійкість до температури, вібрації та корозії, комутаційну здатність і можливість блокування.

Технічні дані:

Параметр Дані
Маркування відповідно до 2014/34/EU II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Сертифікат перевірки типу ЄС PTB 99 ATEX 1161
Сертифікат відповідності IECEx BKI 07.0012
Маркування IECEx Ex ed ia IIC T6
Ex tD A21 IP66 T55 °C
Допустима температура навколишнього середовища –20 °C до +40 °C (*)
Номінальна напруга до макс. 690 В
Номінальний струм макс. 20 А
Частота 50/60 Гц
Номінальна комутаційна здатність AC-3 згідно з EN 60947-3 Ue 230 В / Ie 20 A
Ue 400 В / Ie 20 A
Ue 500 В / Ie 16 A
Ue 690 В / Ie 10 A
Захист запобіжником до 400 В змінного струму: 35 A gG
до 500 В змінного струму: 35 A gG
до 690 В змінного струму: 25 A gG
З’єднувальні клеми Основний контакт: 2 x 4 мм²
Допоміжний/сигнальний контакт: 2 x 4 мм²
Клас захисту Я
Клас захисту згідно з EN 60529 IP66
Кабельні вводи / свердління в корпусі Сальник М25 – деталі по порядку
Сальник М32 – подробиці по порядку
Опція: металевий фланець з різьбленням 2х
Вага прибл. 1,48 кг
Матеріал корпусу Поліестер, армований скловолокном
Колір корпусу Чорний
Допоміжний контакт 1 x НІ – Закриття: Відкладено Відкриття: Рано
1 x NC – Закриття: Ранні відкриття: Затримка
Електронне блокування безпеки 1 x НІ – закривається: із затримкою, відкривається: прискорено
Можна закрити на замок Можна заблокувати у положенні ВИМК. за допомогою 3 стандартних замків (⌀ макс. 6 мм)

*Інші діапазони температур доступні за запитом.
