Wyłącznik bezpieczeństwa Ex 210A EXKO 731716 S0001
Wyłącznik bezpieczeństwa Ex 210A EXKO 731716 S0001

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Eaton / CEAG

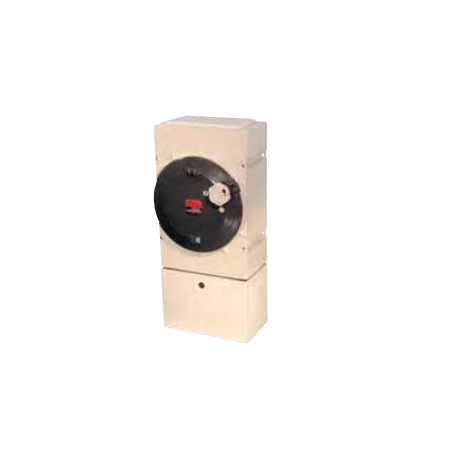

Запобіжний вимикач Ex 210A EXKO 731716 S0001

  • EXKO 731716 S0001
  • Матеріал
  • Номінальний струм
  • IP клас

  • Cable gland

Безпека для вашого захисту

Запобіжні вимикачі CEAG можна захистити від випадкового спрацьовування завдяки вбудованій системі блокування, яка утримує до трьох навісних замків у положенні ВИМКНЕНО. Щоб запобігти несанкціонованому втручанню, кришки корпусу не можна відкривати в заблокованому положенні без остаточного пошкодження.

Повна комутаційна здатність AC-3

Усі захисні вимикачі CEAG забезпечують повну комутаційну здатність двигуна відповідно до категорії використання AC-3 та ізоляційні властивості згідно з EN 60947-4-1, з позитивним розривом головних контактів.

Також доступні додаткові версії з функцією АВАРІЙНОЇ ЗУПИНКИ, сумісні з EN 60204-1.

Додаткові допоміжні контакти із затримкою або раннім замиканням (опціонально) забезпечують подвійну безпеку за екстремальних умов перемикання.

Просте встановлення

Запобіжні вимикачі CEAG розроблені для простого встановлення та зручного доступу до терміналів. Підключення.

Версії з ударостійкого поліаміду або поліестеру, армованого скловолокном, забезпечують захист IP66 для автоматичних вимикачів до 180 А. За бажанням вони можуть бути обладнані пластиковими або латунними затискними фланцями. Запобіжні вимикачі на струми до 630 А поставляються в металевих корпусах з можливістю оснащення болтовими фланцями.

Група вибухонебезпечності IIB

Запобіжні вимикачі з діапазоном струму 210-630 А також доступні у версії для групи вибухонебезпечності IIB, яка відповідає вимогам більшості застосувань.

Закриті вимикачі для ізоляції установок під час ремонту та технічного обслуговування

Автоматичні вимикачі GHG 26 (10-160 A) і GHG 981 (25-80 A) тепер схвалено як сумісні з новим стандартом IEC 62626-1, клас 1.

Новий стандарт IEC 62626-1 визначає вимоги до захисних вимикачів (роз'єднувачів), які використовуються для відключати обладнання під час виконання робіт з обслуговування та технічного обслуговування. Ці вимоги суворіші, ніж стандарт IEC 60947-3, який раніше не регулював цю сферу.

Стандарт поділяє продукти на два класи:

  • Клас 0 – для загального використання
  • Клас 1 - для важких і складних умов експлуатації

Усі продукти, встановлені у небезпечних зонах ATEX/IECEx, мають відповідати вимогам класу 1.

Вимоги для цього класу включають: мінімальну механічну міцність, відповідний рівень захисту IP, захист від несанкціонованого доступу, стійкість до температури, вібрації та корозії, комутаційну здатність і можливість блокування.

Технічні дані:

Параметр Опис
Маркування відповідно до 2014/34/EU II 2 G Ex de IIC T6, T5 bzw. T4* / II 2 D IP66 T80 °C/T95 °C
Сертифікат перевірки типу ЄС PTB 99 ATEX 1057
Сертифікат відповідності IECEx IECEx PTB 12.0026
Маркування IECEx Ex d IIC T6, T5 або T4 Gb / Ex de IIC T6, T5 або T4 Gb
Ex d IIB T6, T5 або T4 Gb / Ex de IIB T6, T5 або T4 Gb
Допустима температура навколишнього середовища –20 °C до +40 °C
Номінальна напруга до макс. 690 В
Номінальний струм макс. 210 А
Частота 50/60 Гц
Номінальна вмикаюча/розривна здатність AC-3 згідно з EN 60947-3 Ue 230 В / Ie 210 A
Ue 400 В / Ie 210 A
Ue 500 В / Ie 210 A
Ue 690 В / Ie 210 A
Рекомендований запобіжник до 400 В змінного струму: 250 A gG
до 500 В змінного струму: 250 A gG
до 690 В змінного струму: 200 A gG
З’єднувальні клеми Основний контакт:
3-полюсний: 3 × 150 мм² / 2 × 95 мм²
6-полюсний: 6 × 150 мм² / 2 × 95 мм²
Допоміжний/сигнальний контакт: 2 × 4 мм²
Клас захисту Я
Ступінь захисту згідно з EN 60529 IP54 (IP65 додатково)
Кабельні вводи / отвори в корпусі Вхід M25 – див. деталі замовлення
M63 Entry – див. деталі замовлення
Вага 3-полюсний: прибл. 41,5 кг
6-полюсний: прибл. 84,5 кг
Матеріал корпусу алюміній, порошкове покриття
корпус із листової сталі, порошкове покриття
Колір Корпус: сірий (RAL 7032)
Обкладинка: темно-сіра (RAL 7022)
Допоміжний контакт (необов’язково) 1 × НІ – затримка ввімкнення; достроково
1 × NC – на початку; пізно вихідний
Замок Замикається у положенні ВИМКНЕНО за допомогою 3 доступних у продажу замків (макс. Ø 6 мм)

*Інші діапазони температур доступні за запитом.
