Wyłącznik bezpieczeństwa dla stref 22 (400A) GHG 981 0048 R0278
Wyłącznik bezpieczeństwa dla stref 22 (400A) GHG 981 0048 R0278

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Eaton / CEAG

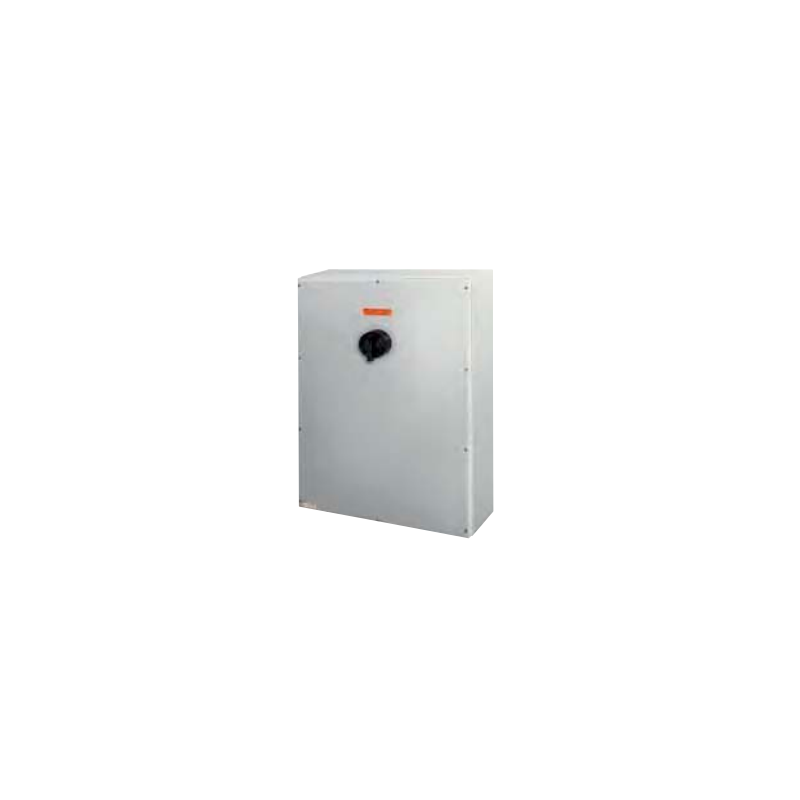

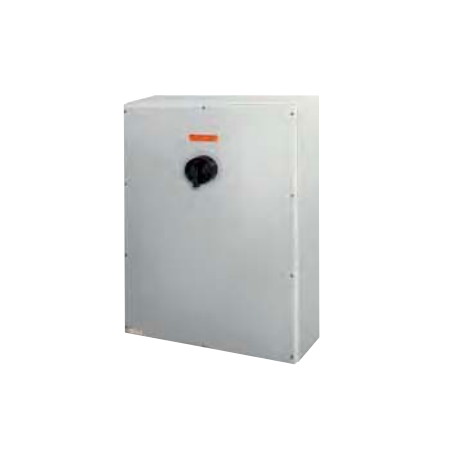

Запобіжний вимикач для зон 22 (400A) GHG 981 0048 R0278

  • GHG 981 0048 R0278
  • Матеріал
  • Номінальний струм
  • Розмір

Загальна таблиця для всіх GHG 981:

Сертифікат перевірки типу
Параметр Значення
Маркування відповідно до 2014/34/EU II 3 D Ex tc IIIC T80°C Dc
CCH 15 ATEX 1001
Допустима температура навколишнього середовища від -55 °C до +40 °C / +45 °C / +50 °C / +55 °C – див. інструкції з експлуатації
Клас механічної стійкості (IK) згідно з EN 50102 IK 09 = 10 Дж
Номінальна напруга до 690 В
Номінальний струм Див. інформацію про замовлення
Частота 50 – 60 Гц
Ізоляційний вимикач для сервісних робіт відповідно до IEC 62262-1 Клас 1 (25 A – 80 A)
Клас захисту I та II
Клас захисту згідно з EN 60529 IP66
Допоміжний контакт 1 x NO (нормально відкритий) – із затримкою ввімкнення, вимкнення та увімкнення
1 x NC (нормально закритий) – із затримкою ввімкнення, вимкнення та увімкнення
Можна закрити на замок Замикається у положенні ВИМКНЕНО за допомогою 3 комерційних замків.
Колір корпусу Пластик = чорний / сталевий лист = RAL 7032 / нержавіюча сталь 316L = електрополірована

Детальна таблиця для різних типів ПГ: s

Тип GHG 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Запобіжник запобіжника до 415 В змінного струму: 50 A gG
до 690 В змінного струму: 50A gG 		вниз 415 В змінного струму: 50 A gG
до 690 В змінного струму: 80A gG 		до 415 В змінного струму: 100 A gG
до 690 В змінного струму: 100 A gG
Здатність комутації AC-3 згідно з EN 60947-3 Додаток A До 415 В:
25A / 3-полюсний
23A / 4,6-полюсний
До 690 В:
14 А / 3-полюсний
14 А / 4,6-полюс 		До 415 В:
40 А / 3-полюсний
40 А / 6-полюсний
До 690 В:
22 А / 3-полюсний
17 А / 6-полюс 		До 415 В:
71 А / 3-полюсний
55 А / 6-полюсний
До 690 В:
23 А / 3-полюсний
17 А / 6-полюс
Клеми підключення 4 мм² – 10 мм² 16 мм² – 35 мм² 50 мм² – 70 мм²
Тип GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Запобіжник запобіжника до 415 В змінного струму: 315 A gG
до 690 В змінного струму: 355 A gG 		до 415 В змінного струму: 315 A gG
до 690 В змінного струму: 355 A gG 		до 415 В змінного струму: 315 A gG
до 690 В змінного струму: 355 A gG
Комутаційна здатність AC-3 згідно з EN 60947-3 Додаток A 100 A 160 A 250 А
З’єднувальні клеми 50 мм² – 70 мм² 95 мм² – M8 × 25 185 мм² – M10 × 30
Тип GHG 981 (400 A) GHG 981 (630 A) GHG 981 (700 A)
Запобіжник запобіжника до 415 В змінного струму: 500 A gG
до 690 В змінного струму: 500 A gG 		до 415 В змінного струму: 800 A gG
до 690В змінного струму: 800A gG 		до 415 В змінного струму: 800 A gG
до 690В змінного струму: 800A gG
Здатність комутації AC-3 згідно з EN 60947-3 Додаток A 400A 630 A 700 A
З’єднувальні клеми 1 × 240 мм² 2 × 185 мм² – M12 × 40 2 × 240 мм² – M12 × 40
