Производител: EXEPD

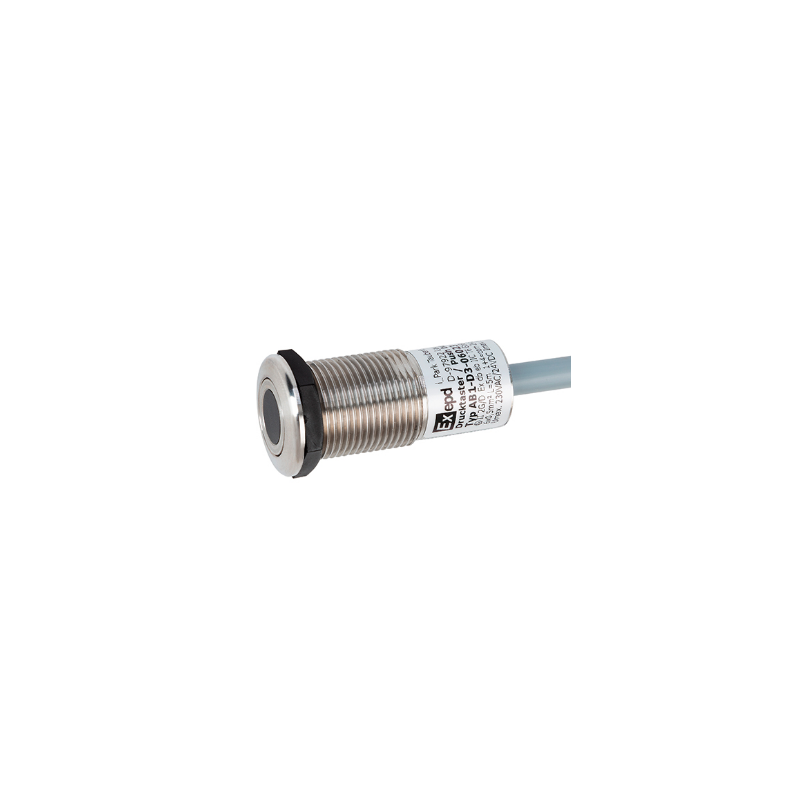

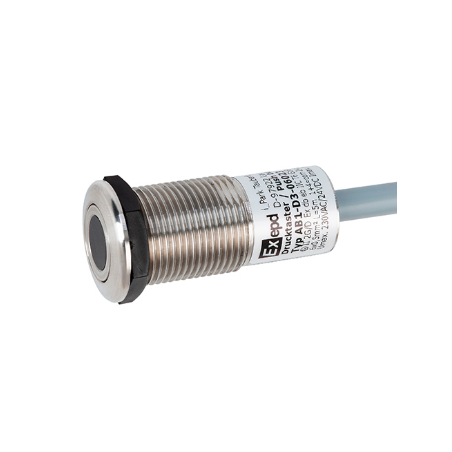

Бутон тип AB1-D3

  • AB1-D3
  • захранване

Бутонът AB1-D3 се използва за управление на машини и системи в потенциално експлозивни атмосфери – Зона 1/2 и Зона 21/22.

Високата степен на защита IP и устойчивият на корозия корпус от неръждаема стомана гарантират дълъг експлоатационен живот, дори при агресивни условия на околната среда. Благодарение на изключително плоския си дизайн и заоблените ръбове, този бутон предлага малка повърхност, изложена на механични повреди и натрупване на мръсотия.

СВЪРЗВАЙТЕ и ДЕЙСТВАЙТЕ – Благодарение на одобрението си като устройство, бутонът може да се монтира отпред на машина във Ex зона без необходимост от допълнителна сертификация. Плитката дълбочина на монтаж позволява особено спестяващ място монтаж.

Бутонът също е тестван за инсталиране в сертифицирани контролни панели с видове защита Ex e и Ex t.

Обхватът на доставката включва пластмасова капачка и цветни етикети (вложки) в червено, жълто, зелено, бяло и черно.

Тегло
Категория Параметър Стойност
Взривозащитен Тип защита II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Сертификат IBExU 22 ATEX 1083 X
Околна температура –20 °C ... +60 °C
Електрически данни Работно напрежение 230 VAC / 24 VDC (двойна изолация)
Текущо потребление макс. 1 A
Електрически живот 6,0 E + 03 (230 VAC 1A)
5,0 E + 04 (30 VDC 1A)
Тип AB1-D3-03* Кабел 3 × 0,5 mm² (Oliflex 100) / Ø 5,4 mm
Електрически връзки
(1) кафяво = COM
(2) черно = NC
(3) сиво = НЕ
Тип AB1-D3-06* Кабел 6 × 0,5 mm² / Ø 6,9 mm
Електрически връзки
(1) кафяво + (4) синьо = COM
(2) черно + (5) бяло = NC
(3) сиво + (6) оранжево = НЕ
Механични данни Материал на корпуса Неръждаема стомана 1.4305
Механичен живот 1.0 E + 08 цикъла на превключване
Запечатване EPDM
Ниво на защита IP 65
Устойчивост на удар 7 Nm
Отвор за монтаж 22,0 … 22,3 mm / M22 × 1,5
Момент на затягане 8 Nm
Дебелина на монтажната стена 1,0 … 15,0 mm
Логистични данни 150 g (1,5 m)
Тарифен код (HS код) 8536 5007
