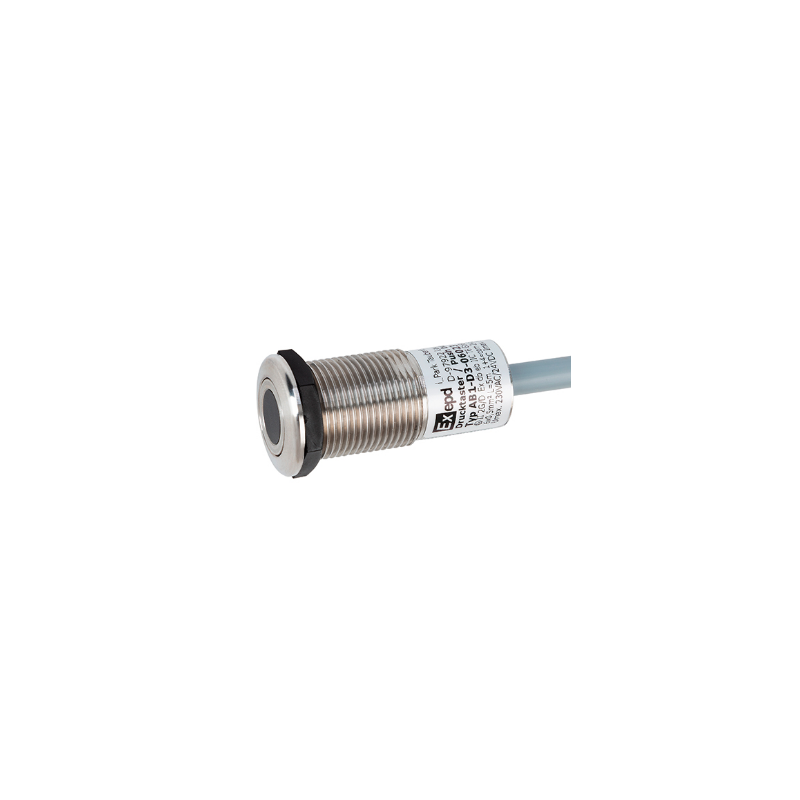

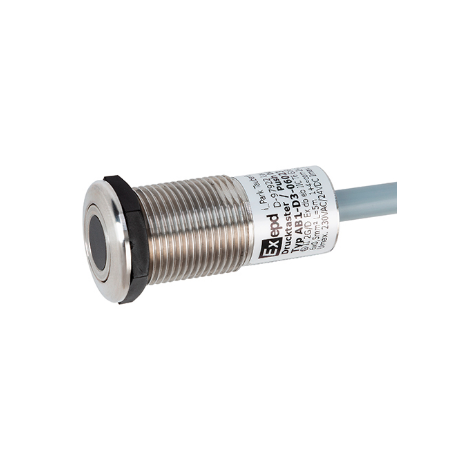

Typ tlačítka AB1-D3

  • AB1-D3
  • zdroj napájení

Tlačítko AB1-D3 se používá k ovládání strojů a systémů v prostředí s nebezpečím výbuchu – zóna 1/2 a zóna 21/22.

Vysoké krytí IP a nerezové pouzdro odolné proti korozi zaručují dlouhou životnost i v agresivních podmínkách prostředí. Díky svému výjimečně plochému designu a zaobleným hranám nabízí toto tlačítko malou plochu vystavenou mechanickému poškození a usazování nečistot.

CONNECT and ACT – Díky schválení jako zařízení lze tlačítko namontovat na přední část stroje v zóně Ex bez nutnosti další certifikace. Malá montážní hloubka umožňuje zvláště prostorově úspornou instalaci.

Tlačítko bylo také testováno pro instalaci do certifikovaných ovládacích panelů s typy ochrany Ex e a Ex t.

Součástí dodávky je plastový uzávěr a barevné štítky (vložky) v červené, žluté, zelené, bílé a černé barvě.

Hmotnost
Kategorie Parametr Hodnota
Ochrana proti výbuchu Typ ochrany II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Certifikát IBExU 22 ATEX 1083 X
Okolní teplota –20 °C ... +60 °C
Elektrická data Provozní napětí 230 VAC / 24 VDC (duální izolace)
Aktuální spotřeba max. 1 A
Elektrická životnost 6,0 E + 03 (230 VAC 1A)
5,0 E + 04 (30 V DC 1A)
Typ AB1-D3-03* Kabel 3 × 0,5 mm² (Oliflex 100) / Ø 5,4 mm
Elektrické připojení
(1) hnědá = COM
(2) černá = NC
(3) šedá = NE
Typ AB1-D3-06* Kabel 6 × 0,5 mm² / Ø 6,9 mm
Elektrické připojení
(1) hnědá + (4) modrá = COM
(2) černá + (5) bílá = NC
(3) šedá + (6) oranžová = NE
Mechanická data Materiál pouzdra Nerezová ocel 1.4305
Mechanická životnost 1,0 E + 08 spínacích cyklů
Těsnění EPDM
Úroveň ochrany IP 65
Odolnost proti nárazu 7 Nm
Montážní otvor 22,0 … 22,3 mm / M22 × 1,5
Utahovací moment 8 Nm
Tloušťka montážní stěny 1,0 … 15,0 mm
Logistická data 150 g (1,5 m)
Kód tarifu (kód HS) 8536 5007
