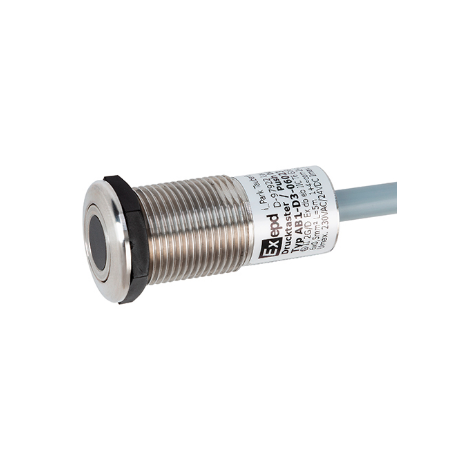

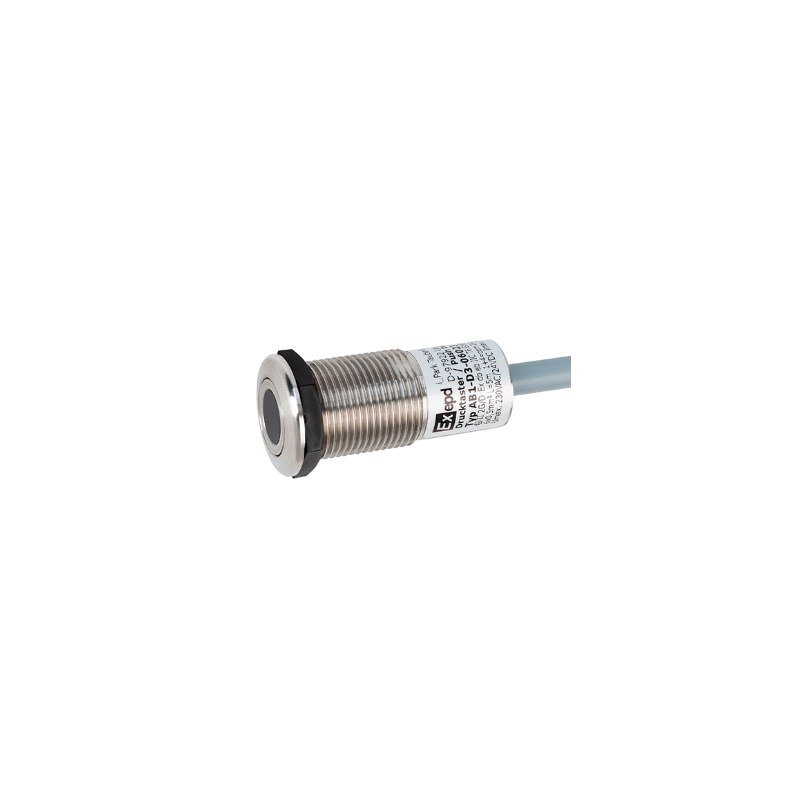

Кнопка AB1-D3 используется для управления машинами и системами во взрывоопасных зонах – Зона 1/2 и Зона 21/22.
Высокая степень защиты IP и корпус из коррозионно-стойкой нержавеющей стали гарантируют длительный срок службы даже в агрессивных условиях окружающей среды. Благодаря исключительно плоской конструкции и закругленным краям, эта кнопка имеет малую площадь поверхности, подверженную механическим повреждениям и скоплению грязи.
ПОДКЛЮЧЕНИЕ И ДЕЙСТВИЕ – Благодаря сертификации в качестве устройства, кнопка может быть установлена на передней панели машины во взрывоопасной зоне без дополнительной сертификации. Небольшая монтажная глубина обеспечивает особенно компактную установку.
Кнопка также протестирована для установки в сертифицированные панели управления с классами взрывозащиты Ex e и Ex t.
В комплект поставки входят пластиковый колпачок и цветные наклейки (вставки) красного, жёлтого, зелёного, белого и чёрного цветов.
Категория | Параметр | Значение |
---|---|---|
Взрывозащищенное исполнение | Тип защиты | II 2G Ex db eb IIC T6 Gb II 2D Ex tb IIIC T85°C Db |
Сертификат | IBExU 22 ATEX 1083 X | |
Температура окружающей среды | –20 °C ... +60 °C | |
Электрические характеристики | Рабочее напряжение | 230 В переменного тока / 24 В постоянного тока (двойная изоляция) |
Ток потребление | макс. 1 А | |
Электрический ресурс | 6,0 E + 0,3 (230 В переменного тока, 1 А) 5,0 E + 0,4 (30 В постоянного тока, 1 А) |
|
Тип AB1-D3-03* | Кабель | 3 × 0,5 мм² (Oliflex 100) / Ø 5,4 мм |
Электрические соединения | ||
(1) коричневый = COM (2) черный = NC (3) серый = NO |
||
Тип AB1-D3-06* | Кабель | 6 × 0,5 мм² / Ø 6,9 мм |
Электрические соединения | ||
(1) коричневый + (4) синий = COM (2) чёрный + (5) белый = NC (3) серый + (6) оранжевый = NO |
||
Механические характеристики | Материал корпуса | Нержавеющая сталь 1.4305 |
Механический срок службы | 1,0 E + 08 циклов переключения | |
Уплотнение | EPDM | |
Защита Уровень | IP 65 | |
Ударопрочность | 7 Нм | |
Крепежное отверстие | 22,0…22,3 мм / M22 × 1,5 | |
Момент затяжки | 8 Нм | |
Толщина монтажной стенки | 1,0 … 15,0 мм | |
Логистические данные | 150 г (1,5 м) | |
Тарифный код (код ТН ВЭД) | 8536 5007 |
