Przycisk typu AB1-D3
Przycisk typu AB1-D3

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EXEPD

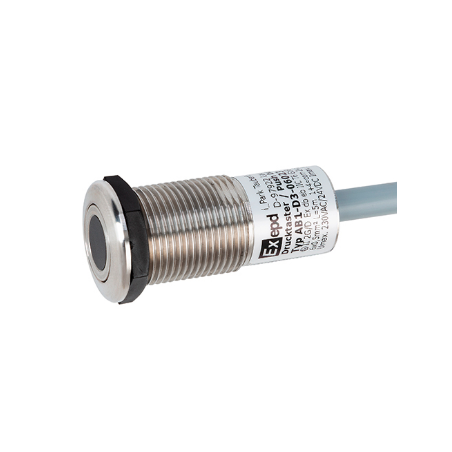

Botón tipo AB1-D3

  • AB1-D3
  • fuente de alimentación
El pulsador AB1-D3 se utiliza para controlar máquinas y sistemas en atmósferas potencialmente explosivas (Zonas 1/2 y Zonas 21/22). Su alto grado de protección IP y su carcasa de acero inoxidable resistente a la corrosión garantizan una larga vida útil, incluso en condiciones ambientales agresivas. Gracias a su diseño excepcionalmente plano y a sus bordes redondeados, este pulsador ofrece una superficie reducida expuesta a daños mecánicos y acumulación de suciedad. Conectar y actuar: gracias a su homologación, el pulsador puede montarse en la parte frontal de una máquina en una zona Ex sin necesidad de certificación adicional. La reducida profundidad de montaje permite una instalación que ahorra mucho espacio.

El botón también ha sido probado para su instalación en paneles de control certificados con tipos de protección Ex e y Ex t.

El suministro incluye una tapa de plástico y etiquetas de colores (insertos) en rojo, amarillo, verde, blanco y negro.

Peso
Categoría Parámetro Valor
A prueba de explosiones Tipo de protección II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85 °C Db
Certificado IBExU 22 ATEX 1083 X
Temperatura ambiente –20 °C ... +60 °C
Datos eléctricos Tensión de funcionamiento 230 V CA / 24 V CC (doble aislamiento)
Consumo de corriente máx. 1 A
Vida útil 6.0 E + 03 (230 V CA 1 A)
5.0 E + 04 (30 V CC 1 A)
Tipo AB1-D3-03* Cable 3 × 0,5 mm² (Oliflex 100) / Ø 5,4 mm
Conexiones eléctricas
(1) Marrón = COM
(2) Negro = NC
(3) Gris = NO
Tipo AB1-D3-06* Cable 6 × 0,5 mm² / Ø 6,9 mm
Conexiones eléctricas
(1) marrón + (4) azul = COM
(2) negro + (5) blanco = NC
(3) gris + (6) naranja = NO
Datos mecánicos Carcasa Material Acero inoxidable 1.4305
Vida útil mecánica 1.0 E + 08 ciclos de conmutación
Sellado EPDM
Nivel de protección IP 65
Resistencia al impacto 7 Nm
Orificio de montaje 22,0 … 22,3 mm / M22 × 1,5
Par de apriete 8 Nm
Espesor de la pared de montaje 1,0 … 15,0 mm
Datos logísticos 150 g (1,5 m)
Código arancelario (SA) código) 8536 5007
