Przycisk typu AB1-D3
Przycisk typu AB1-D3

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EXEPD

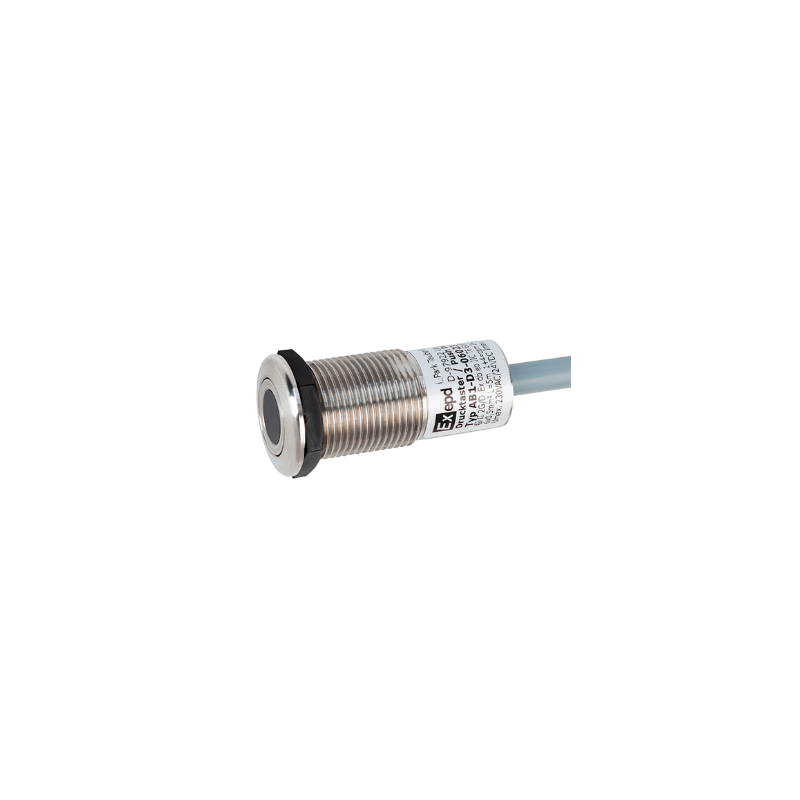

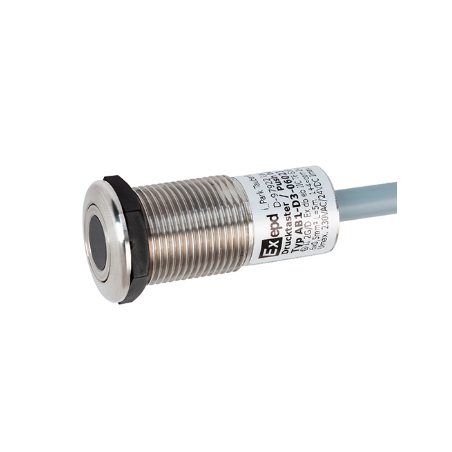

Przycisk typu AB1-D3

  • AB1-D3
  • Zasilanie 230 V AC / 24 V DC, max. 1A
  • ATEX II 2G Ex db eb IIC T6 Gb II 2D Ex tb IIIC T85°C Db

Przycisk typu AB1-D3 służy do sterowania maszynami i systemami w strefach zagrożonych wybuchem – strefa 1/2 oraz strefa 21/22.

Wysoki stopień ochrony IP oraz obudowa ze stali nierdzewnej odporna na korozję gwarantują długą żywotność, nawet w agresywnych warunkach środowiskowych. Dzięki wyjątkowo płaskiej konstrukcji i zaokrąglonym krawędziom, przycisk ten oferuje niewielką powierzchnię narażoną na uszkodzenia mechaniczne i osadzanie się brudu.

CONNECT and ACT – Dzięki dopuszczeniu jako urządzenie, przycisk może być montowany z przodu maszyny w strefie Ex bez konieczności dodatkowej certyfikacji. Mała głębokość montażu umożliwia szczególnie oszczędność miejsca.

Przycisk był również testowany pod kątem montażu w certyfikowanych panelach sterowniczych o typach ochrony Ex e i Ex t.

Zakres dostawy obejmuje plastikową nakrętkę oraz kolorowe etykiety (wkładki) w kolorach: czerwonym, żółtym, zielonym, białym i czarnym.

Kategoria Parametr Wartość
Ochrona przeciwwybuchowa Typ ochrony II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Certyfikat IBExU 22 ATEX 1083 X
Temperatura otoczenia –20 °C ... +60 °C
Dane elektryczne Napięcie robocze 230 VAC / 24 VDC (podwójna izolacja)
Pobór prądu max. 1 A
Żywotność elektryczna 6.0 E + 03 (230 VAC 1A)
5.0 E + 04 (30 VDC 1A)
Typ AB1-D3-03* Przewód 3 × 0.5 mm² (Oliflex 100) / Ø 5.4 mm
Połączenia elektryczne
(1) brązowy = COM
(2) czarny = NC
(3) szary = NO
Typ AB1-D3-06* Przewód 6 × 0.5 mm² / Ø 6.9 mm
Połączenia elektryczne
(1) brązowy + (4) niebieski = COM
(2) czarny + (5) biały = NC
(3) szary + (6) pomarańczowy = NO
Dane mechaniczne Materiał obudowy Stal nierdzewna 1.4305
Żywotność mechaniczna 1.0 E + 08 cykli przełączeń
Uszczelnienie EPDM
Stopień ochrony IP 65
Odporność na uderzenia 7 Nm
Otwór montażowy 22.0 … 22.3 mm / M22 × 1.5
Moment dokręcania 8 Nm
Grubość ścianki montażowej 1.0 … 15.0 mm
Dane logistyczne Waga 150 g (1,5 m)
Kod taryfowy (HS code) 8536 5007
