Przycisk typu AB1-D3
Przycisk typu AB1-D3

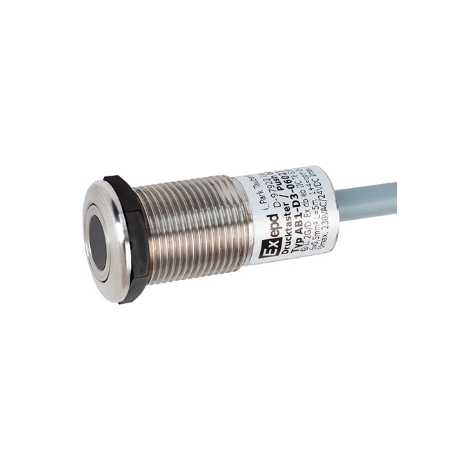

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EXEPD

Type de bouton AB1-D3

  • AB1-D3
  • source de courant

Le bouton-poussoir AB1-D3 est utilisé pour commander des machines et des systèmes en atmosphères explosibles (zones 1/2 et 21/22).

L'indice de protection IP élevé et le boîtier en acier inoxydable résistant à la corrosion garantissent une longue durée de vie, même dans des conditions environnementales agressives. Grâce à sa conception exceptionnellement plate et à ses bords arrondis, ce bouton-poussoir offre une surface réduite exposée aux dommages mécaniques et à l'encrassement.

CONNECTER et AGIR – Grâce à son homologation, le bouton-poussoir peut être monté en façade d'une machine en zone Ex sans certification supplémentaire. La faible profondeur de montage permet une installation particulièrement peu encombrante.

Le bouton a également été testé pour une installation dans des centrales certifiées avec les types de protection Ex e et Ex t.

La livraison comprend un capuchon en plastique et des étiquettes colorées (inserts) en rouge, jaune, vert, blanc et noir.

Poids
Catégorie Paramètre Valeur
Antidéflagrant Type de protection II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Certificat IBExU 22 ATEX 1083 X
Température ambiante –20 °C à +60 °C
Données électriques Tension de fonctionnement 230 VCA / 24 VCC (double isolation)
Consommation électrique max. 1 A
Durée de vie électrique 6,0 E + 03 (230 VCA 1 A)
5,0 E + 04 (30 VCC 1 A)
Type AB1-D3-03* Câble 3 × 0,5 mm² (Oliflex) 100) / Ø 5,4 mm
Connexions électriques
(1) marron = COM
(2) noir = NC
(3) gris = NO
Type AB1-D3-06* Câble 6 × 0,5 mm² / Ø 6,9 mm
Connexions électriques
(1) marron + (4) bleu = COM
(2) noir + (5) blanc = NC
(3) gris + (6) orange = NO
Données mécaniques Boîtier Matériau Acier inoxydable 1.4305
Durée de vie mécanique 1,0 E + 0,8 cycles de commutation
Étanchéité EPDM
Niveau de protection IP 65
Résistance aux chocs 7 Nm
Trou de fixation 22,0 à 22,3 mm / M22 × 1,5
Couple de serrage 8 Nm
Épaisseur de la paroi de montage 1,0 à 15,0 mm
Données logistiques 150 g (1,5 m)
Tarif Code SH 8536 5007
