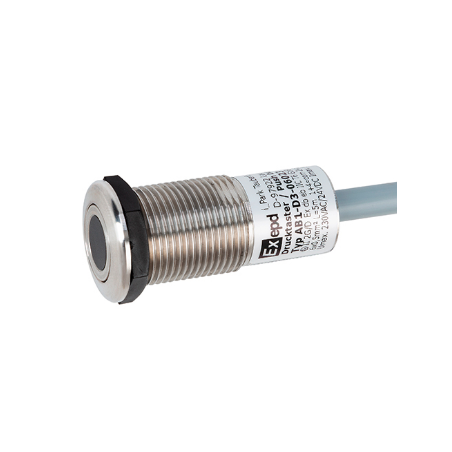

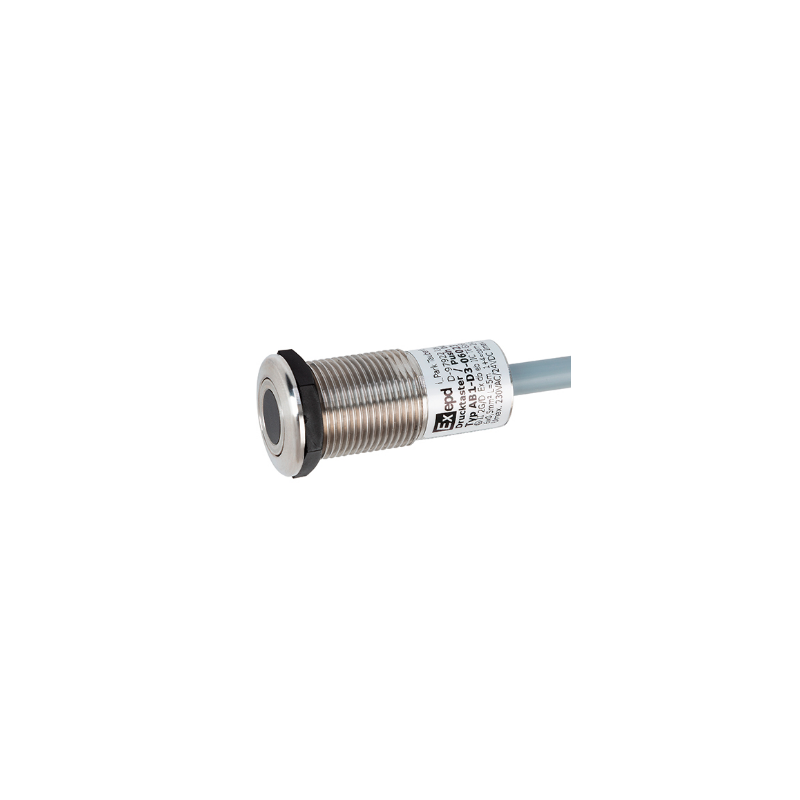

AB1-D3 mygtukas naudojamas mašinoms ir sistemoms valdyti potencialiai sprogioje aplinkoje – 1/2 ir 21/22 zonose.
Aukštas IP apsaugos įvertinimas ir korozijai atsparus nerūdijančio plieno korpusas garantuoja ilgą tarnavimo laiką net ir esant agresyvioms aplinkos sąlygoms. Dėl išskirtinai plokščio dizaino ir užapvalintų kraštų šis mygtukas suteikia nedidelį paviršiaus plotą, veikiamą mechaninių pažeidimų ir susikaupusių nešvarumų.
PRIJUNGTI ir VEIKTI – dėl įrenginio patvirtinimo mygtukas gali būti montuojamas mašinos priekyje Ex zonoje be papildomo sertifikavimo. Mažas montavimo gylis leidžia montuoti ypač mažai vietos.
Mygtukas taip pat buvo išbandytas, kad jis būtų montuojamas sertifikuotuose valdymo skyduose su Ex e ir Ex t apsaugos tipais.
Pristatymą sudaro plastikinis dangtelis ir spalvotos raudonos, geltonos, žalios, baltos ir juodos etiketės (įdėklai).
Kategorija | Parametras | Vertė |
---|---|---|
Atsparus sprogimui | Apsaugos tipas | II 2G Ex db eb IIC T6 Gb II 2D Ex tb IIIC T85°C Db |
Sertifikatas | IBExU 22 ATEX 1083 X | |
Aplinkos temperatūra | –20 °C ... +60 °C | |
Elektros duomenys | Darbinė įtampa | 230 VAC / 24 VDC (dviguba izoliacija) |
Dabartinis suvartojimas | maks. 1 A | |
Elektros tarnavimo laikas | 6,0 E + 03 (230 VAC 1A) 5.0 E + 04 (30 VDC 1A) |
|
Įveskite AB1-D3-03* | Kabelis | 3 × 0,5 mm² („Oliflex 100“) / Ø 5,4 mm |
Elektros jungtys | ||
(1) ruda = COM (2) juoda = NC (3) pilka = NE |
||
Įveskite AB1-D3-06* | Kabelis | 6 × 0,5 mm² / Ø 6,9 mm |
Elektros jungtys | ||
(1) ruda + (4) mėlyna = COM (2) juoda + (5) balta = NC (3) pilka + (6) oranžinė = NE |
||
Mechaniniai duomenys | Korpuso medžiaga | Nerūdijančio plieno 1.4305 |
Mechaninė naudojimo trukmė | 1,0 E + 08 perjungimo ciklai | |
Sandarinimas | EPDM | |
Apsaugos lygis | IP 65 | |
Atsparumas smūgiams | 7 Nm | |
Tvirtinimo anga | 22,0…22,3 mm / M22 × 1,5 | |
Priveržimo sukimo momentas | 8 Nm | |
Tvirtinimo sienelės storis | 1,0–15,0 mm | |
Logistikos duomenys | 150 g (1,5 m) | |
Tarifo kodas (HS kodas) | 8536 5007 |
