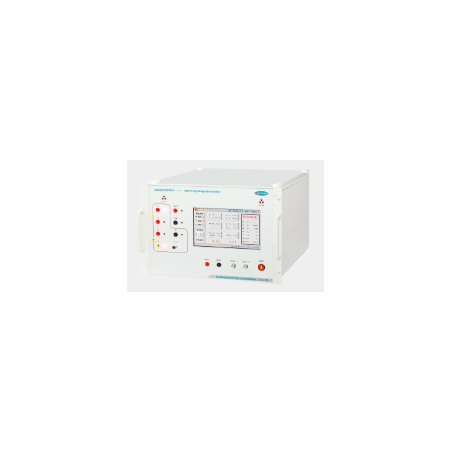

Symulator przepięć lightning SUG61005TEG
Symulator przepięć lightning SUG61005TEG

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: EMC Prima

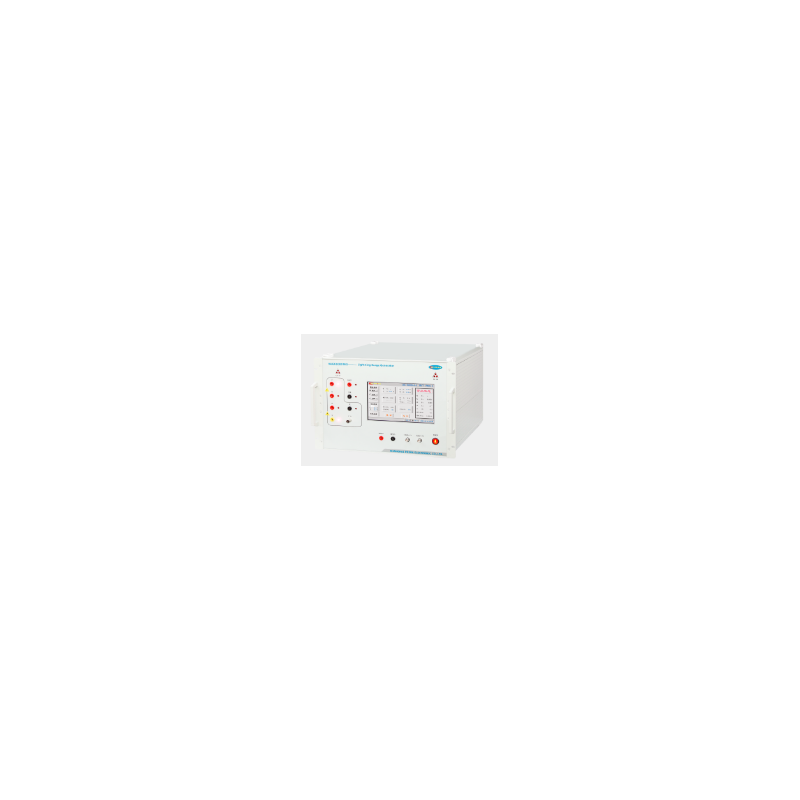

Симулатор на мълния SUG61005TEG

  • SUG61005TEG

SUG61005TEG е генератор на пренапрежение, проектиран специално да отговаря на изискванията за електромагнитна съвместимост (EMC) – тест за устойчивост на пренапрежение (SUG). Това устройство се използва за оценка на работата на електропроводи и вътрешни свързващи кабели в електрически и електронни устройства, когато са изложени на краткотрайни смущения с висока енергия, причинени от превключващи вериги или естествени светкавици.

Характеристики на SUG61005TEG:

  • Поддържа многоканално тестване
  • Безплатно превключване на положителен и отрицателен поляритет
  • Превключване на езиковия режим с един бутон (китайски/английски)
  • Вградени параметри, съответстващи на международните стандарти
  • Висококачествено качество на изработка и издръжливост
  • Максимално изпитвателно напрежение: 7000V
  • 10,1-инчов цветен сензорен екран
  • Вградено измерване на температурата, влажността, времето и напрежението в реално време
  • Възможност за задаване на фазовия ъгъл в асинхронен или 0~360° режим.
  • Автоматично превключване на режима на тест за пренапрежение.
  • Вграден RJ45 интерфейс, опционално дистанционно управление.
  • Вградената диференциална сонда за високо напрежение и токов трансформатор позволяват измерване на формата на вълната.

Съответствие със стандартите:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметър Стойност
Модел на устройството SUG61005TEG
Отворена верига по напрежение 200V ~ 6000V ±10%
Разделителна способност по напрежение 1 V
Време на нарастване (L-L) 1,2 µs ±30%
Продължителност на импулса (L-L) 50 µs ±20%
Ток на късо съединение (L-PE) 100A ~ 3000A ±10%
Време на нарастване (L-PE) 8 µs ±20%
Продължителност на импулса (L-PE) 20 µs ±20%
Поляритет на изхода +, –, +/–, –/+
Изходен импеданс 2 Ω
Пренапрежение на напрежението (регулируемо) 0 ~ 7000V
Интервал на пренапрежение 5 s ~ 9999 s
Брой пренапрежения 1 c ~ 60000 c
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (синхронна/асинхронна синхронизация)
CDN (мрежа за свързване/разединяване) Вграден CDN
Свързване Трифазен, петжилен
Разединяващ товар UAC MAX 380V/16A, UDC MAX 220V/16A
Свързващ кондензатор 9μF (L-PE), 18μF (L-L)
Свързващ резистор 12μF, 2μF
Остатъчно напрежение в края на тестовата проба Не повече от 15% от импулсното напрежение или два пъти номиналното напрежение на свързващата/разединителната мрежа
