Hersteller: EMC Prima

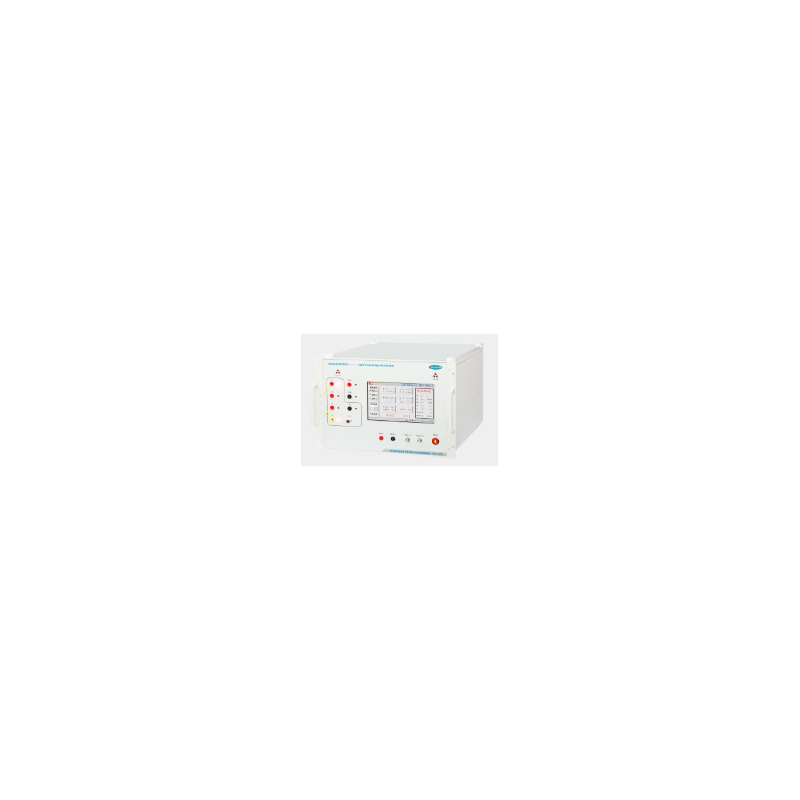

Blitzüberspannungssimulator SUG61005TEG

  • SUG61005TEG

SUG61005TEG ist ein Überspannungsgenerator, der speziell entwickelt wurde, um die Anforderungen der elektromagnetischen Verträglichkeit (EMV) – Überspannungsimmunitätstest (SUG) zu erfüllen. Dieses Gerät dient zur Bewertung der Leistung von Stromleitungen und internen Verbindungskabeln in elektrischen und elektronischen Geräten, wenn diese kurzzeitigen, energiereichen Störungen durch Schaltkreise oder natürliche Blitzeinschläge ausgesetzt sind.

SUG61005TEG – Funktionen:

  • Unterstützt Mehrkanalprüfungen
  • Freies Umschalten zwischen positiver und negativer Polarität
  • Sprachumschaltung (Chinesisch/Englisch) per Knopfdruck
  • Integrierte Parameter entsprechen internationalen Standards
  • Hochwertige Verarbeitung und Langlebigkeit
  • Maximale Prüfspannung: 7000 V
  • 10,1-Zoll-Farb-Touchscreen
  • Integrierte Echtzeitmessung von Temperatur, Luftfeuchtigkeit, Zeit und Spannung
  • Einstellung des Phasenwinkels im asynchronen oder 0–360°-Modus
  • Automatisch Umschalten des Stoßspannungsprüfmodus.
  • Integrierte RJ45-Schnittstelle, optionale Fernbedienung.
  • Eingebaute Hochspannungs-Differenzialsonde und Stromwandler ermöglichen die Messung von Wellenformen.

Normkonformität:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parameter:

Parameter Wert
Gerätemodell SUG61005TEG
Spannung Leerlauf 200 V ~ 6000 V ±10 %
Spannungsauflösung 1 V
Anstiegszeit (L-L) 1,2 µs ±30 %
Impulsdauer (L-L) 50 µs ±20 %
Kurzschlussstrom (L-PE) 100 A ~ 3000 A ±10 %
Anstiegszeit (L-PE) 8 µs ±20 %
Impulsdauer (L-PE) 20 µs ±20 %
Ausgangspolarität +, –, +/–, –/+
Ausgangsimpedanz 2 Ω
Spannungsstoß (einstellbar) 0 ~ 7000 V
Spannungsstoßintervall 5 s ~ 9999 s
Anzahl der Stöße 1 c ~ 60000 c
Triggermodus Manuell, Extern, Intervall
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (synchrone/asynchrone Synchronisierung)
CDN (Kopplungs-/Entkopplungsnetzwerk) Integriertes CDN
Kopplung Dreiphasig, fünfadrig
Entkopplungslast UAC MAX 380 V/16 A, UDC MAX 220 V/16 A
Koppelkondensator 9 μF (L-PE), 18 μF (L-L)
Koppelwiderstand 12 μF, 2 μF
Restspannung am Ende des Prüflings Nicht mehr als 15 % der Stoßspannung oder die doppelte Nennspannung des Koppel-/Entkoppelnetzwerks
