Symulator przepięć lightning SUG61005TEG
Symulator przepięć lightning SUG61005TEG

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EMC Prima

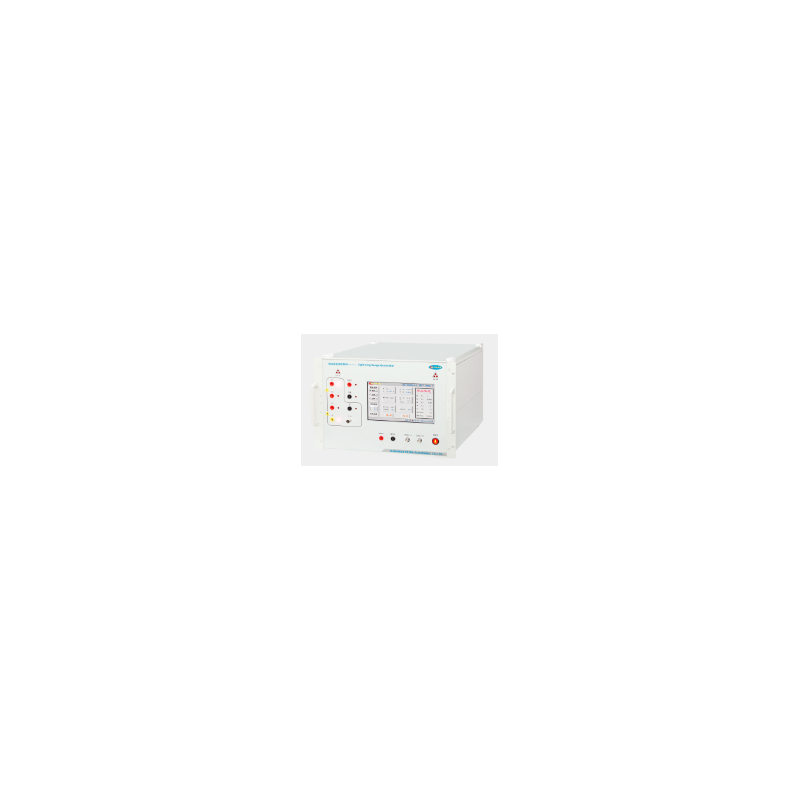

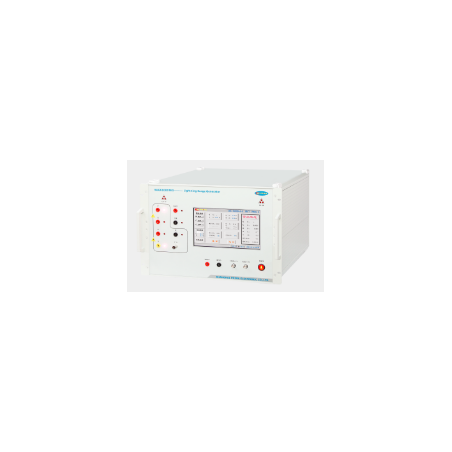

Симулятор грозового перенапряжения SUG61005TEG

  • SUG61005TEG

SUG61005TEG — это генератор импульсных перенапряжений, специально разработанный для соответствия требованиям электромагнитной совместимости (ЭМС) — испытания на устойчивость к импульсным перенапряжениям (SUG). Устройство предназначено для оценки работоспособности линий электропередачи и внутренних соединительных кабелей электрических и электронных устройств при кратковременном воздействии мощных помех, вызванных коммутационными цепями или естественными ударами молнии.

Характеристики SUG61005TEG:

  • Поддержка многоканального тестирования
  • Свободное переключение положительной и отрицательной полярности
  • Переключение языкового режима одной кнопкой (китайский/английский)
  • Встроенные параметры соответствуют международным стандартам
  • Высокое качество сборки и долговечность
  • Максимальное испытательное напряжение: 7000 В
  • Цветной сенсорный экран 10,1 дюйма
  • Встроенная функция измерения температуры, влажности, времени и напряжения в режиме реального времени
  • Возможность установки фазового угла в асинхронном режиме или в диапазоне от 0 до 360° Режим.
  • Автоматическое переключение режима испытания на импульсное напряжение.
  • Встроенный интерфейс RJ45, опциональное дистанционное управление.
  • Встроенный высоковольтный дифференциальный датчик и трансформатор тока позволяют измерять форму сигнала.

Соответствие стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

Параметр Значение
Модель устройства SUG61005TEG
Напряжение разомкнутой цепи 200 В ~ 6000 В ±10%
Разрешение напряжения 1 В
Время нарастания (L-L) 1,2 мкс ±30%
Длительность импульса (L-L) 50 мкс ±20%
Ток короткого замыкания (L-PE) 100 А ~ 3000 А ±10%
Время нарастания (L-PE) 8 мкс ±20%
Длительность импульса (L-PE) 20 мкс ±20%
Полярность выхода +, –, +/–, –/+
Выходное сопротивление 2 Ом
Выброс напряжения (регулируемый) 0 ~ 7000 В
Интервал между выбросами 5 с ~ 9999 с
Количество выбросов 1 с ~ 60000 c
Режим запуска Ручной, внешний, интервальный
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронная/асинхронная синхронизация)
Сеть связи/развязки (CDN) Встроенная CDN
Связь Трёхфазная, пятипроводная
Развязывающая нагрузка UAC MAX 380 В/16 А, UDC MAX 220 В/16 А
Конденсатор связи 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор связи 12 мкФ, 2 мкФ
Остаточное напряжение на конце испытуемого образца Не более 15% импульсного напряжения или удвоенного номинального напряжения цепи связи/развязки
