Symulator przepięć lightning SUG61005TEG
Symulator przepięć lightning SUG61005TEG

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

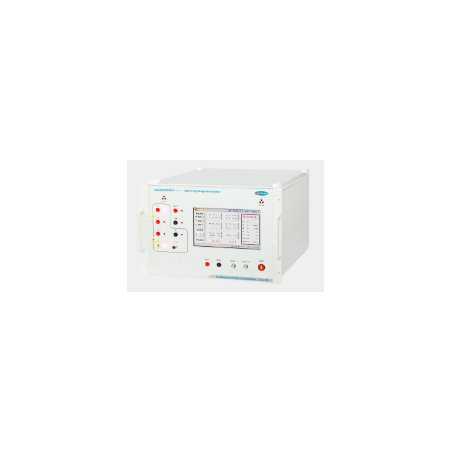

Žaibo viršįtampio simuliatorius SUG61005TEG

  • SUG61005TEG

SUG61005TEG yra viršįtampių generatorius, specialiai sukurtas atitikti elektromagnetinio suderinamumo (EMC) – atsparumo viršįtampiams bandymo (SUG) reikalavimus. Šis įrenginys naudojamas elektros ir elektroninių prietaisų elektros linijų ir vidinių jungiamųjų kabelių veikimui įvertinti, kai juos veikia trumpalaikiai didelės energijos trukdžiai, kuriuos sukelia perjungimo grandinės arba natūralaus žaibo smūgis.

SUG61005TEG funkcijos:

  • Palaiko kelių kanalų testavimą
  • Laisvas teigiamo ir neigiamo poliškumo perjungimas
  • Kalbos režimo perjungimas vienu mygtuku (kinų / anglų)
  • Įtaisyti parametrai, atitinkantys tarptautinius standartus
  • Aukštos kokybės konstrukcijos kokybė ir ilgaamžiškumas
  • Didžiausia bandomoji įtampa: 7000 V
  • 10,1 colio spalvotas jutiklinis ekranas
  • Įtaisytas temperatūros, drėgmės, laiko ir įtampos matavimas realiuoju laiku
  • Galimybė nustatyti fazės kampą asinchroniniu arba 0–360° režimu.
  • Automatinis viršįtampio bandymo režimo perjungimas.
  • Įtaisyta RJ45 sąsaja, pasirenkamas nuotolinio valdymo pultas.
  • Įtaisytas aukštos įtampos diferencialinis zondas ir srovės transformatorius leidžia matuoti bangos formą.

Standartų laikymasis:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametrai:

Parametras Vertė
Įrenginio modelis SUG61005TEG
Atviroji įtampos grandinė 200 V ~ 6000 V ±10 %
Įtampos skiriamoji geba 1 V
Kilimo laikas (L–L) 1,2 µs ±30 %
Impulso trukmė (L–L) 50 µs ±20 %
Trumpojo jungimo srovė (L-PE) 100A ~ 3000A ±10%
Kilimo laikas (L-PE) 8 µs ±20 %
Impulso trukmė (L-PE) 20 µs ±20 %
Išvesties poliškumas +, –, +/–, –/+
Išėjimo varža 2 Ω
Įtampos viršįtampis (reguliuojamas) 0 ~ 7000 V
Surge Interval 5 s ~ 9999 s
Sparnių bangų skaičius 1 c ~ 60 000 c
Suaktyvinimo režimas Rankinis, išorinis, intervalinis
Fazės sinchronizavimas 0° ~ 359° (50 Hz arba 60 Hz) (sinchroninis / asinchroninis sinchronizavimas)
CDN (sujungimo / atsiejimo tinklas) Įtaisytasis CDN
Sujungimas Trifazis, penkių laidų
Apkrovos atsiejimas UAC MAX 380V/16A, UDC MAX 220V/16A
Sujungimo kondensatorius 9 μF (L-PE), 18 μF (L-L)
Sujungimo rezistorius 12 μF, 2 μF
Likutinė įtampa bandomojo pavyzdžio pabaigoje Ne daugiau kaip 15 % impulsinės įtampos arba dvigubai didesnė nei vardinė sukabinimo / atjungimo tinklo įtampa
