Symulator przepięć lightning SUG61005TEG
Symulator przepięć lightning SUG61005TEG

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EMC Prima

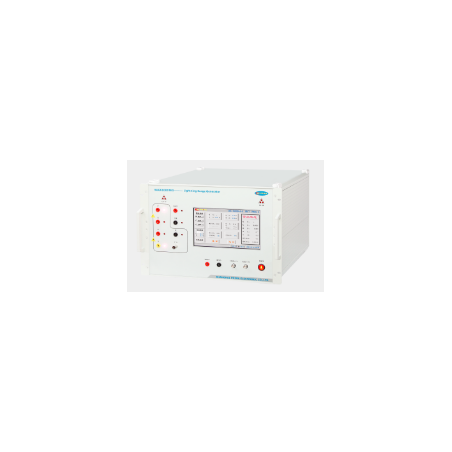

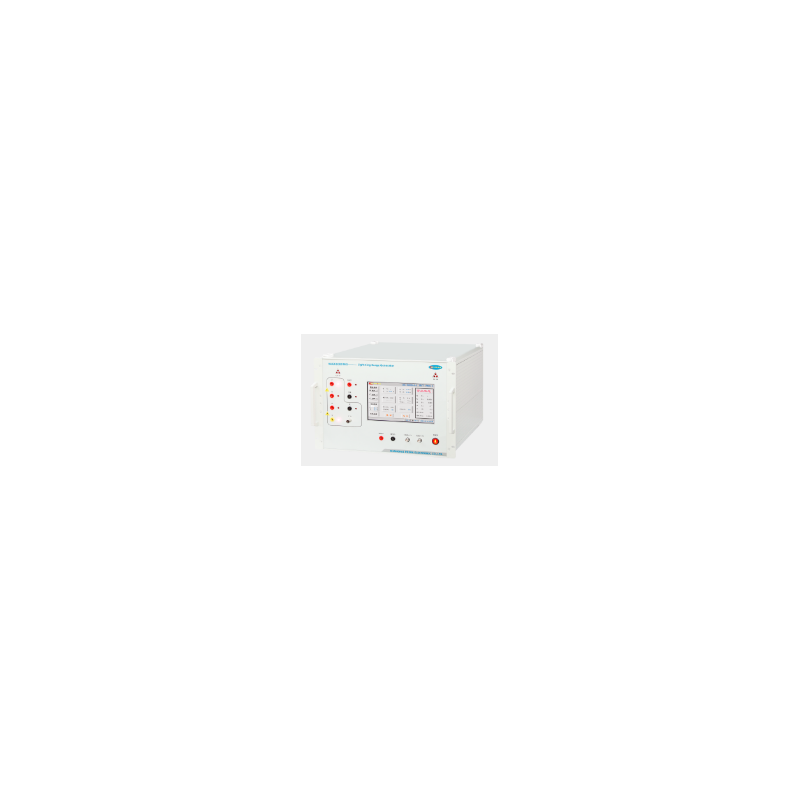

Simulátor bleskového přepětí SUG61005TEG

  • SUG61005TEG

SUG61005TEG je přepěťový generátor navržený speciálně pro splnění požadavků elektromagnetické kompatibility (EMC) – testu odolnosti proti přepětí (SUG). Toto zařízení se používá k vyhodnocení výkonu elektrických vedení a vnitřních propojovacích kabelů v elektrických a elektronických zařízeních, když jsou vystavena krátkodobému vysokoenergetickému rušení způsobenému spínacími obvody nebo přirozenými údery blesku.

Funkce SUG61005TEG:

  • Podporuje vícekanálové testování
  • Volné přepínání kladné a záporné polarity
  • Přepínání režimu jazyka jedním tlačítkem (čínština/angličtina)
  • Vestavěné parametry vyhovující mezinárodním standardům
  • Vysoce kvalitní kvalita a odolnost
  • Maximální zkušební napětí: 7000 V
  • 10,1palcový barevný dotykový displej
  • Vestavěné měření teploty, vlhkosti, času a napětí v reálném čase
  • Možnost nastavit fázový úhel v asynchronním režimu nebo režimu 0~360°.
  • Automatické přepínání režimu přepěťového testu.
  • Vestavěné rozhraní RJ45, volitelné dálkové ovládání.
  • Vestavěná vysokonapěťová diferenciální sonda a proudový transformátor umožňují měření tvaru vlny.

Soulad se standardy:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Hodnota
Model zařízení SUG61005TEG
Napěťový otevřený obvod 200V ~ 6000V ±10%
Rozlišení napětí 1 V
Doba vzestupu (L-L) 1,2 µs ±30 %
Trvání pulzu (L-L) 50 µs ±20 %
Zkratový proud (L-PE) 100A ~ 3000A ±10%
Doba náběhu (L-PE) 8 µs ±20 %
Trvání pulsu (L-PE) 20 µs ±20 %
Polarita výstupu +, –, +/–, –/+
Výstupní impedance 2 Ω
Přepětí (nastavitelné) 0 ~ 7000 V
Interval rázů 5 s ~ 9999 s
Počet přepětí 1 c ~ 60 000 c
Režim spouštění Ruční, externí, interval
Fázová synchronizace 0° ~ 359° (50 Hz nebo 60 Hz) (synchronní/asynchronní synchronizace)
CDN (síť pro propojení/oddělení) Vestavěné CDN
Spojka Třífázový, pětivodičový
Oddělení zátěže UAC MAX 380V/16A, UDC MAX 220V/16A
Vazební kondenzátor 9μF (L-PE), 18μF (L-L)
Vazební odpor 12μF, 2μF
Zbytkové napětí na konci zkušebního vzorku Ne více než 15 % impulsního napětí nebo dvojnásobek jmenovitého napětí vazební/oddělovací sítě
