Symulator przepięć lightning SUG61005TEG
Symulator przepięć lightning SUG61005TEG

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EMC Prima

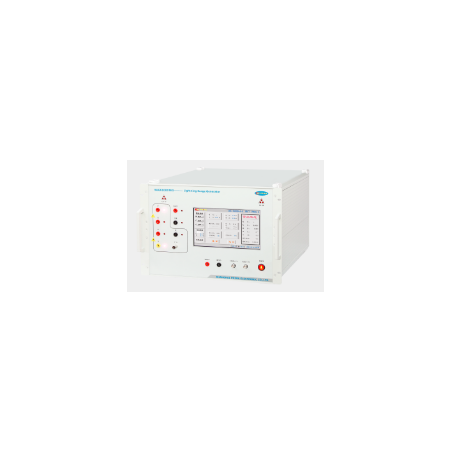

Simulador de sobretensión por rayo SUG61005TEG

  • SUG61005TEG

SUG61005TEG es un generador de sobretensiones diseñado específicamente para cumplir con los requisitos de la prueba de inmunidad a sobretensiones (SUG) de compatibilidad electromagnética (EMC). Este dispositivo se utiliza para evaluar el rendimiento de líneas eléctricas y cables de conexión internos en dispositivos eléctricos y electrónicos cuando se exponen a interferencias breves de alta energía causadas por circuitos de conmutación o rayos naturales.

Características del SUG61005TEG:

  • Compatible con pruebas multicanal
  • Conmutación libre de polaridad positiva y negativa
  • Cambio de idioma con un solo botón (chino/inglés)
  • Parámetros integrados que cumplen con los estándares internacionales
  • Construcción de alta calidad y durabilidad
  • Tensión máxima de prueba: 7000 V
  • Pantalla táctil a color de 10.1 pulgadas
  • Medición integrada de temperatura, humedad, tiempo y tensión en tiempo real
  • Posibilidad de configurar el ángulo de fase en modo asíncrono o de 0 a 360° Modo.
  • Cambio automático del modo de prueba de sobretensión.
  • Interfaz RJ45 integrada, control remoto opcional.
  • Sonda diferencial de alta tensión integrada y transformador de corriente que permiten la medición de la forma de onda.

Cumplimiento de las normas:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parámetros:

Parámetro Valor
Modelo del dispositivo SUG61005TEG
Voltaje de circuito abierto 200 V ~ 6000 V ±10 %
Resolución de tensión 1 V
Tiempo de subida (L-L) 1,2 µs ±30 %
Duración del pulso (L-L) 50 µs ±20 %
Corriente de cortocircuito (L-PE) Tiempo de subida (L-PE) 8 µs ±20 %
Duración del pulso (L-PE) 20 µs ±20 %
Polaridad de salida +, –, +/–, –/+
Salida Impedancia 2 Ω
Sobretensión (Ajustable) 0 ~ 7000 V
Intervalo de Sobretensión 5 s ~ 9999 s
Número de Sobretensiones 1 c ~ 60000 c
Disparador Modo Manual, externo, intervalo
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (sincronización síncrona/asíncrona)
CDN (Red de Acoplamiento/Desacoplamiento) CDN Integrada
Acoplamiento Trifásica, cinco hilos
Carga de Desacoplamiento UAC MÁX. 380 V/16 A, UDC MÁX. 220 V/16 A
Acoplamiento Condensador 9 μF (L-PE), 18 μF (L-L)
Resistencia de acoplamiento 12 μF, 2 μF
Tensión residual al final de la muestra de prueba No más del 15 % de la tensión de impulso ni el doble de la tensión nominal de la red de acoplamiento/desacoplamiento
