Виробник: EMC Prima

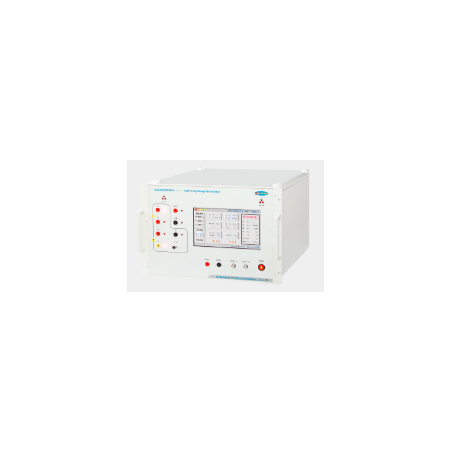

Симулятор грозових перенапруг SUG61005TEG

  • SUG61005TEG

SUG61005TEG – це генератор перенапруги, розроблений спеціально для відповідності вимогам електромагнітної сумісності (EMC) – тест на стійкість до перенапруги (SUG). Цей пристрій використовується для оцінки ефективності ліній електропередач і внутрішніх з’єднувальних кабелів в електричних і електронних пристроях, коли вони піддаються впливу короткочасних перешкод високої енергії, спричинених комутаційними ланцюгами або природними ударами блискавки.

Характеристики SUG61005TEG:

  • Підтримує багатоканальне тестування
  • Вільне перемикання позитивної та негативної полярності
  • Перемикання режиму мови однією кнопкою (китайська/англійська)
  • Вбудовані параметри, що відповідають міжнародним стандартам
  • Високоякісна збірка та довговічність
  • Максимальна випробувальна напруга: 7000 В
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вбудоване вимірювання температури, вологості, часу та напруги в реальному часі
  • Можливість встановити фазовий кут в асинхронному режимі або режимі 0~360°.
  • Автоматичне перемикання режиму перевірки напруги.
  • Вбудований інтерфейс RJ45, додаткове дистанційне керування.
  • Вбудований диференціальний датчик високої напруги та трансформатор струму дозволяють вимірювати форму сигналу.

Відповідність стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметр Значення
Модель пристрою SUG61005TEG
Напруга відкритого ланцюга 200 В ~ 6000 В ±10%
Роздільна здатність за напругою 1 В
Час наростання (L-L) 1,2 мкс ±30%
Тривалість імпульсу (L-L) 50 мкс ±20%
Струм короткого замикання (L-PE) 100A ~ 3000A ±10%
Час наростання (L-PE) 8 µs ±20%
Тривалість імпульсу (L-PE) 20 µs ±20%
Полярність виходу +, –, +/–, –/+
Вихідний опір 2 Ω
Сплеск напруги (регульований) 0 ~ 7000 В
Інтервал стрибків 5 с ~ 9999 с
Кількість стрибків 1 c ~ 60000 c
Режим запуску Ручний, зовнішній, інтервальний
Фазова синхронізація 0° ~ 359° (50 Гц або 60 Гц) (синхронна/асинхронна синхронізація)
CDN (Мережа з’єднання/роз’єднання) Вбудований CDN
Зчеплення Трифазний, п'ятипровідний
Навантаження розв’язки UAC MAX 380В/16A, UDC MAX 220V/16A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор зв'язку 12 мкФ, 2 мкФ
Залишкова напруга в кінці тестового зразка Не більше 15% імпульсної напруги або подвійної номінальної напруги мережі з’єднання/роз’єднання
