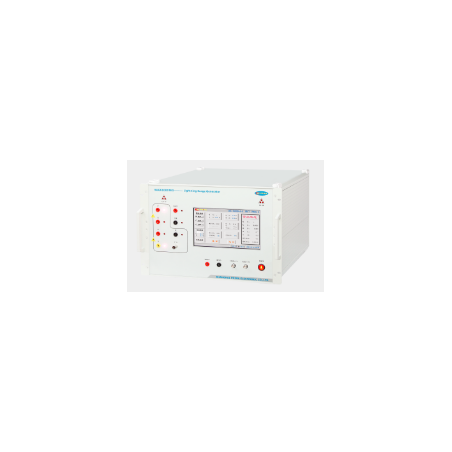

Symulator przepięć lightning SUG61005TEG
Symulator przepięć lightning SUG61005TEG

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EMC Prima

Simulateur de surtension de foudre SUG61005TEG

  • SUG61005TEG

SUG61005TEG est un générateur de surtension conçu spécifiquement pour répondre aux exigences de compatibilité électromagnétique (CEM) – test d'immunité aux surtensions (SUG). Cet appareil permet d'évaluer les performances des lignes électriques et des câbles de connexion internes des appareils électriques et électroniques lorsqu'ils sont exposés à des interférences de courte durée et à haute énergie causées par des circuits de commutation ou la foudre naturelle.

Caractéristiques du SUG61005TEG :

  • Prise en charge des tests multicanaux
  • Commutation libre de la polarité positive et négative
  • Changement de langue par simple pression d'un bouton (chinois/anglais)
  • Paramètres intégrés conformes aux normes internationales
  • Construction et durabilité de haute qualité
  • Tension d'essai maximale : 7 000 V
  • Écran tactile couleur de 10,1 pouces
  • Mesure intégrée en temps réel de la température, de l'humidité, de l'heure et de la tension
  • Possibilité de régler l'angle de phase en mode asynchrone ou de 0 à 360 ° Mode.
  • Basculement automatique du mode de test de surtension.
  • Interface RJ45 intégrée, télécommande en option.
  • Sonde différentielle haute tension et transformateur de courant intégrés permettant la mesure de la forme d'onde.

Conformité aux normes :

  • CEI/EN 60664
  • GB/T 17626.5 / CEI 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • CEI/EN 61643-1
  • ITU K44
  • ITU K45

Paramètres :

Paramètre Valeur
Modèle de l'appareil SUG61005TEG
Tension en circuit ouvert 200 V ~ 6 000 V ± 10 %
Résolution de tension 1 V
Temps de montée (L-L) 1,2 µs ± 30 %
Durée d'impulsion (L-L) 50 µs ± 20 %
Courant de court-circuit (L-PE) 100 A ~ 3 000 A ± 10 %
Temps de montée (L-PE) 8 µs ± 20 %
Durée d'impulsion (L-PE) 20 µs ± 20 %
Polarité de sortie +, –, +/–, –/+
Impédance de sortie 2 Ω
Surtension (réglable) 0 ~ 7000 V
Intervalle entre les surtensions 5 s ~ 9999 s
Nombre de surtensions 1 c ~ 60000 c
Mode de déclenchement Manuel, externe, intervalle
Synchronisation de phase 0° ~ 359° (50 Hz ou 60 Hz) (synchronisation synchrone/asynchrone)
CDN (Réseau de couplage/découplage) CDN intégré
Coupage Triphasé, cinq fils
Charge de découplage UAC MAX 380 V/16 A, UDC MAX 220 V/16 A
Coupage Condensateur 9 μF (L-PE), 18 μF (L-L)
Résistance de couplage 12 μF, 2 μF
Tension résiduelle à la fin de l'échantillon testé Pas plus de 15 % de la tension de choc ou deux fois la tension nominale du réseau de couplage/découplage
