Stejnosměrné kondenzátory PKmind (E80)

Ještě kompaktnější, ještě menší indukčnost

Budoucí DC spoje budou muset zvládnout výrazně vyšší spínací frekvence než dříve, a to bez rušivých účinků vlastní indukčnosti. S pouhými 7 nH dosahuje náš E80 PKmind® bezprecedentních hodnot pro kondenzátor této velikosti. Vlastní rezonanční frekvence se pohybuje kolem 70 kHz a více, a díky inovativní vnitřní konstrukci zůstávají nové kondenzátory série E80 i při frekvencích výrazně nad 200 kHz bez dalších rezonančních bodů. To ještě trvaleji předchází problémům souvisejícím s indukčností v DC spojích.

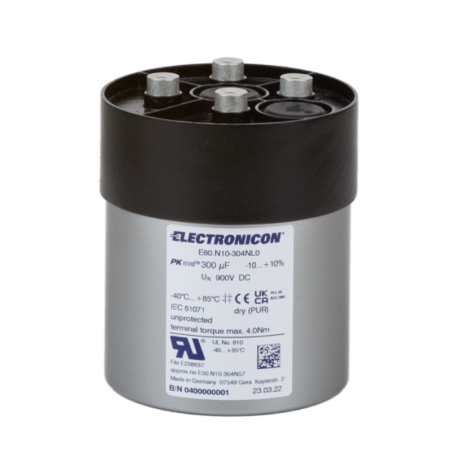

Náš PKmind je založen na stejné metalizaci SecuMet™ s vysokou hustotou kapacity a dlouhodobou stabilitou, známé z klasického PK16. Dokonce i vzhled zvenčí je velmi podobný PK16 a sdílí jeho mechanické výhody. Konfigurace čtyř pevných šroubových svorek s vnitřním závitem M6×10 v křížovém uspořádání využívá naše zkušenosti ze sérií E67 a E61.

Průměry PKmind jsou 85 a 100 mm, výška se pohybuje mezi 102 a 181 mm a jsou určeny pro kompaktní DC spoje kombinující několik kondenzátorových jednotek. V takové konfiguraci poskytuje povrch hliníkových pouzder dostatek možností pro chlazení. Stejně jako u většiny našich tradičních válcových kondenzátorů se upevnění provádí pomocí základního šroubu M12.

V kombinaci s možností trvalého zatížení proudem až 100 A to otevírá dveře širokému poli nových nápadů a možností.
