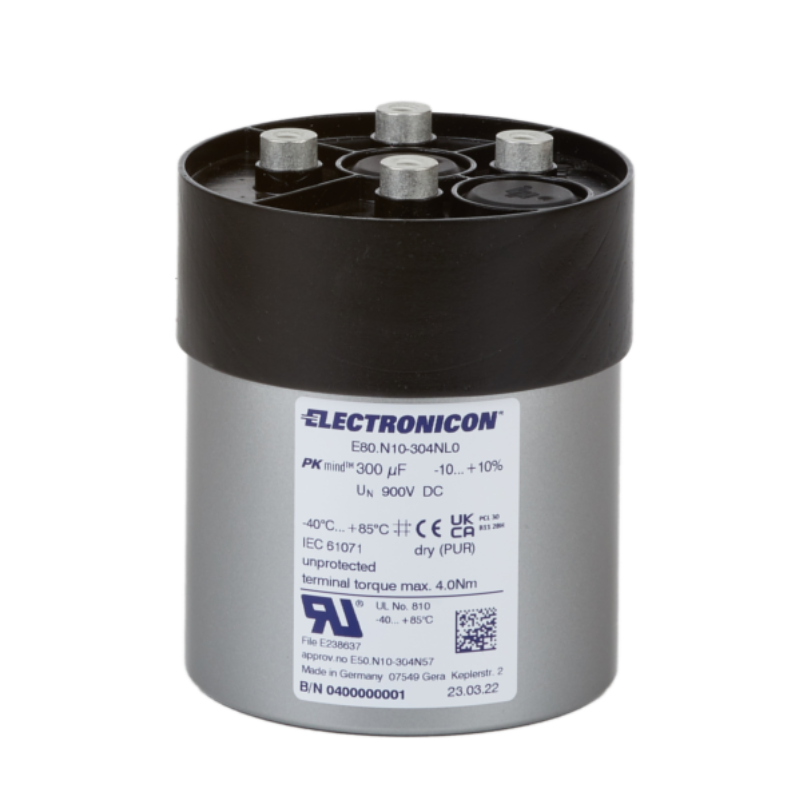

Kondensatory prądu stałego PKmind (E80)

Jeszcze bardziej kompaktowe, jeszcze mniejsza indukcyjność

Przyszłe szyny prądu stałego będą musiały radzić sobie z znacznie wyższymi częstotliwościami przełączania niż dotychczas, i to bez zakłócających efektów własnej indukcyjności. Dzięki zaledwie 7 nH nasz E80 PKmind® osiąga bezprecedensowe wartości dla kondensatora o takiej wielkości. Częstotliwość rezonansowa własna mieści się w zakresie 70 kHz i wyżej, a dzięki innowacyjnej konstrukcji wewnętrznej nowe kondensatory serii E80 pozostają wolne od dodatkowych punktów rezonansowych nawet znacznie powyżej 200 kHz. Zapobiega to problemom związanym z indukcyjnością w szynach DC w sposób jeszcze bardziej trwały.

Nasz PKmind oparty jest na tej samej metalizacji SecuMet™ o wysokiej gęstości pojemności i długoterminowej stabilności, znanej z klasycznego PK16. Nawet wygląd zewnętrzny jest bardzo podobny do PK16, zachowując jego zalety mechaniczne. Konfiguracja czterech solidnych zacisków śrubowych z gwintem wewnętrznym M6×10 w układzie krzyżowym wykorzystuje nasze doświadczenie z serii E67 i E61.

Średnice PKmind wynoszą 85 i 100 mm, a wysokość od 102 do 181 mm, co jest dostosowane do kompaktowych szyn DC łączących kilka jednostek kondensatorów. W takiej konfiguracji powierzchnia aluminiowych obudów zapewnia dużą możliwość chłodzenia. Jak w przypadku większości naszych tradycyjnych kondensatorów cylindrycznych, mocowanie odbywa się za pomocą śruby podstawowej M12.

W połączeniu z możliwością ciągłego obciążenia prądem do 100 A, otwiera to drzwi do szerokiego pola nowych pomysłów i możliwości.
