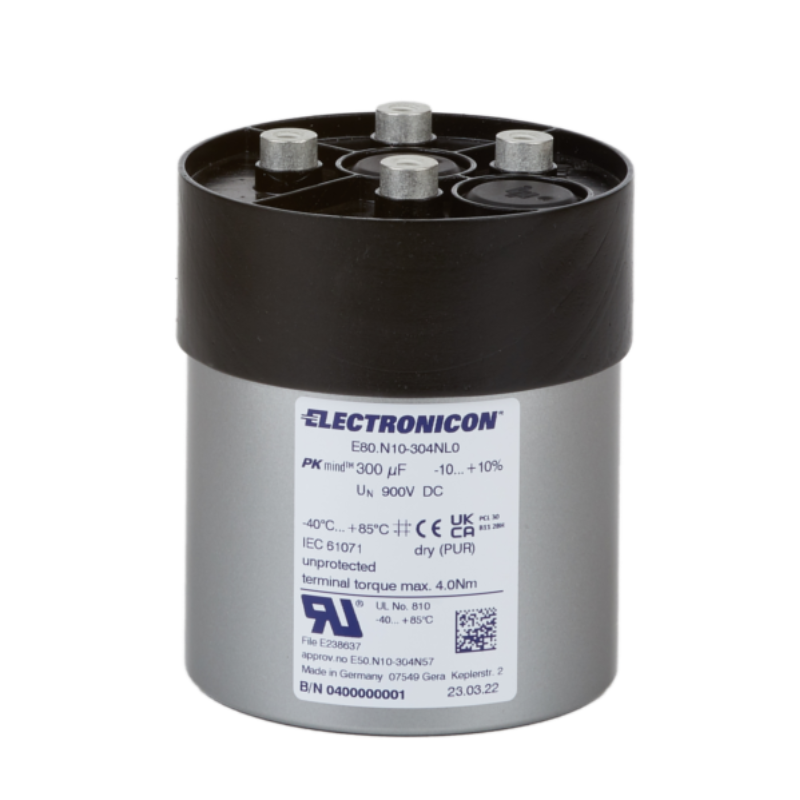

Condensateurs DC PKmind (E80)

Encore plus compact, encore moins d'inductance

Les futures liaisons DC devront supporter des fréquences de commutation nettement plus élevées qu'auparavant, et ce, sans les effets perturbateurs de leur inductance propre. Avec seulement 7 nH, notre E80 PKmind® atteint des valeurs sans précédent pour un condensateur de cette taille. La fréquence de résonance propre se situe autour de 70 kHz et plus, et grâce à la structure interne innovante, les nouveaux condensateurs de la série E80 restent exempts de points de résonance supplémentaires même bien au-delà de 200 kHz. Cela évite de manière encore plus durable les problèmes liés à l'inductance dans les liaisons DC.

Notre PKmind est basé sur la même métallisation SecuMet™ à haute densité de capacité et à stabilité à long terme, connue de notre classique PK16. Même l'apparence extérieure est très similaire à celle du PK16, partageant ses avantages mécaniques. La configuration de quatre bornes à vis robustes avec filetage interne M6×10 en disposition croisée utilise notre expérience des séries E67 et E61.

Les diamètres de PKmind sont de 85 et 100 mm, et sa hauteur varie entre 102 et 181 mm, ce qui convient aux liaisons DC compactes combinant plusieurs unités de condensateurs. Dans une telle configuration, la surface des boîtiers en aluminium offre de nombreuses possibilités de refroidissement. Comme pour la plupart de nos condensateurs cylindriques traditionnels, la fixation se fait via une vis de base M12.

En combinaison avec sa capacité de charge en courant continu jusqu'à 100 A, cela ouvre la porte à un large champ de nouvelles idées et opportunités.
