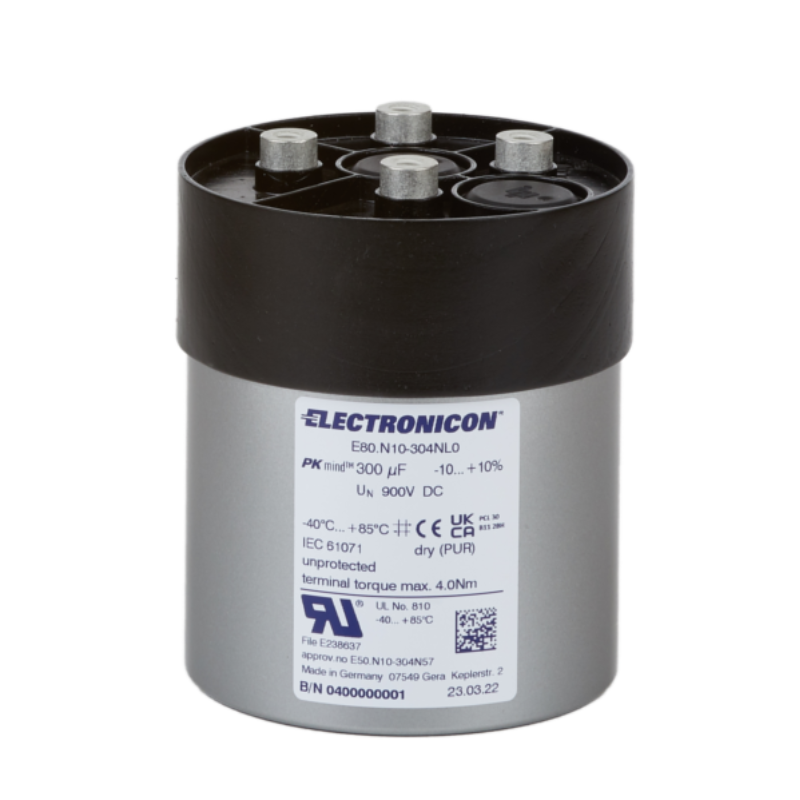

Постоянные конденсаторы PKmind (E80)

Еще более компактные, еще меньшая индуктивность

Будущие шины постоянного тока должны будут справляться с значительно более высокими частотами переключения, чем раньше, и без мешающих эффектов собственной индуктивности. При всего лишь 7 нГн наш E80 PKmind® достигает беспрецедентных значений для конденсатора такого размера. Собственная резонансная частота находится в диапазоне 70 кГц и выше, а благодаря инновационной внутренней конструкции новые конденсаторы серии E80 остаются свободными от дополнительных точек резонанса даже значительно выше 200 кГц. Это еще более устойчиво предотвращает проблемы, связанные с индуктивностью, в шинах постоянного тока.

Наш PKmind основан на той же металлизации SecuMet™ с высокой плотностью ёмкости и долгосрочной стабильностью, известной по классическому PK16. Даже внешний вид очень похож на PK16, сохраняя его механические преимущества. Конфигурация четырех прочных винтовых клемм с внутренней резьбой M6×10 в крест-образном расположении использует наш опыт из серий E67 и E61.

Диаметры PKmind составляют 85 и 100 мм, а высота — от 102 до 181 мм, что рассчитано на компактные шины DC, объединяющие несколько конденсаторных модулей. В такой конфигурации поверхность алюминиевых корпусов обеспечивает достаточно возможностей для охлаждения. Как и у большинства наших традиционных цилиндрических конденсаторов, крепление осуществляется с помощью базового винта M12.

В сочетании с возможностью непрерывной нагрузки током до 100 А это открывает двери для широкого поля новых идей и возможностей.
