Condensadores de CC PKmind (E80)

Aún más compacto, aún menor inductancia

Los futuros enlaces de corriente continua deberán soportar frecuencias de conmutación significativamente más altas que antes, y sin los efectos interferentes de su autoinductancia. Con solo 7 nH, nuestro E80 PKmind® alcanza valores sin precedentes para un condensador de este tamaño. La frecuencia de resonancia propia está en el rango de 70 kHz y superior, y gracias a la innovadora estructura interna, los nuevos condensadores de la serie E80 permanecen libres de puntos de resonancia adicionales incluso muy por encima de 200 kHz. Esto evita los problemas relacionados con la inductancia en los enlaces DC de manera aún más sostenible.

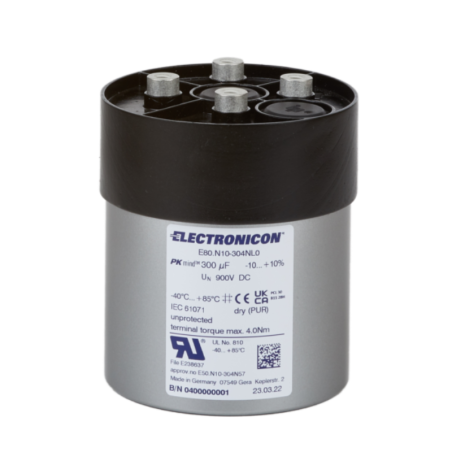

Nuestro PKmind se basa en la misma metalización SecuMet™ con alta densidad de capacitancia y estabilidad a largo plazo, conocida de nuestro clásico PK16. Incluso la apariencia externa es muy similar a la de PK16, compartiendo sus ventajas mecánicas. La configuración de cuatro bornes roscadas robustas con rosca interna M6×10 en disposición cruzada utiliza nuestra experiencia de las series E67 y E61.

Los diámetros de PKmind son de 85 y 100 mm, y su altura varía entre 102 y 181 mm, destinados a enlaces DC compactos que combinan varias unidades de condensadores. En tal configuración, la superficie de las cajas de aluminio proporciona amplias posibilidades de refrigeración. Como en la mayoría de nuestros condensadores cilíndricos tradicionales, el montaje se realiza mediante un tornillo base M12.

En combinación con su capacidad de carga de corriente continua de hasta 100 A, esto abre la puerta a un amplio campo de nuevas ideas y oportunidades.
