Výrobce: ZIEHL

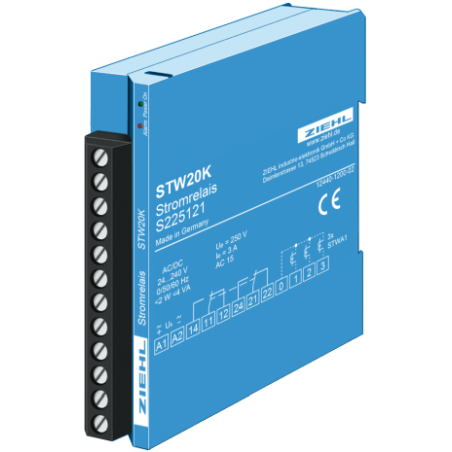

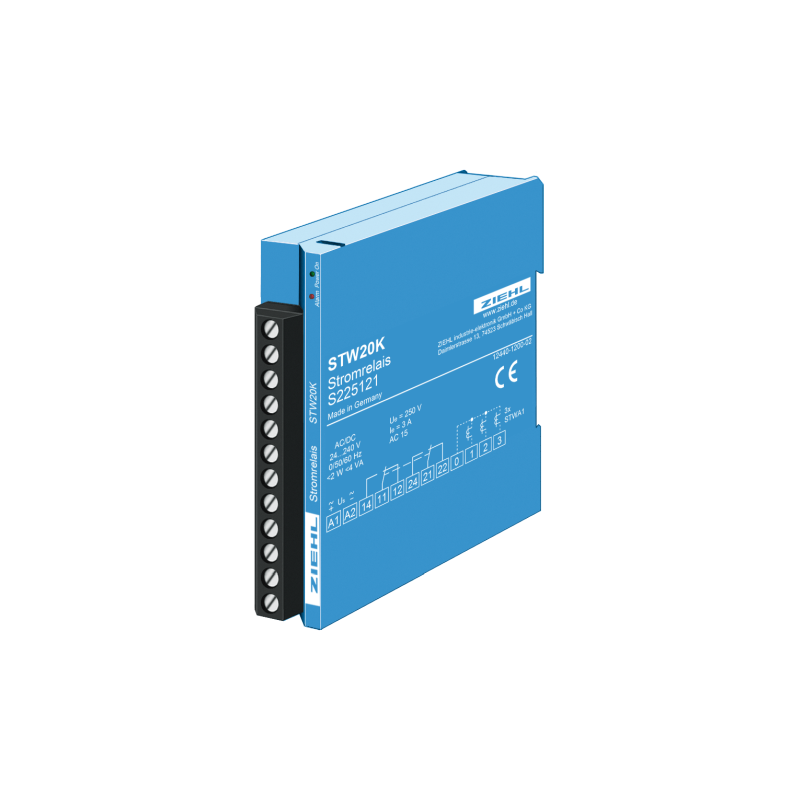

STW20K - Aktuální relé - S225121

  • S225121
  • Typ produktu Motor IP00, elektronika IP20
  • Napájecí napětí AC/DC 24 - 240 V
  • Provedení Motor IP44, elektronika IP20 / v závislosti na montáži a poloze
  • Osvědčení IP 30 (IP 44, s držákem a krytem)
  • Výstupní funkce Výstupy/relé
  • Naměřená hodnota Lisovaný polotovar z ocelového plechu, stříkaný PP plastem

Proudové relé STW20K monitoruje proud až na 3 řádcích pomocí proudových transformátorů STWA1 (obvod AND). Pokud je proud ve všech 3 monitorovaných linkách, relé (2 přepínací kontakty) sepne. Pokud alespoň v jednom z vedení není žádný proud, relé se uvolní. Relé pracuje v uzavřeném okruhu. Když je na STW přivedeno napětí, relé signalizuje poplach, dokud nepřijde.

Aplikace

Identifikuje výpadek napájení u 1- nebo 3-fázových elektrických spotřebičů, např. s monitorováním topných prvků nebo topných instalací, kde je třeba zaručit stálý ohřev.

Další aplikací je identifikace výpadku fáze, sledování pojistek nebo spouštění počítadel provozních hodin.

Pokud není dosaženo spínacího prahu kvůli nízkým proudům nižším než 1 A, měl by být monitorovaný kabel veden transformátorem vícekrát. Nevyžadované vstupy musí být připojeny k obsazenému vstupu.

Vlastnosti

  • 3 proudové transformátory STWA1
  • A-vyhodnocení
  • reléový výstup 2 CO
  • Spínací bod cca. AC 1 A
  • LED-displej pro zapnutí a alarm
  • design krytu K
