Производитель: ZIEHL

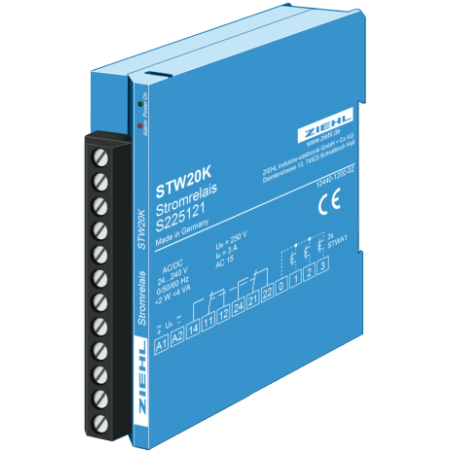

STW20K - Реле тока - S225121

  • S225121
  • Тип продукта Двигатель IP00, электроника IP20
  • Напряжение питания AC/DC 24 - 240 V
  • Исполнение Двигатель IP44, электроника IP20 / в зависимости от монтажа и положения
  • Сертификат IP 30 (IP 44, с кронштейном и крышкой)
  • Выходная функция Выходы/реле
  • Измеренное значение Прессованный полуфабрикат из стального листа, покрытый полипропиленовым пластиком

Токовое реле STW20K контролирует ток в 3 линиях с трансформаторами тока STWA1 (логическая схема AND). Если во всех 3 контролируемых линиях есть ток, реле (2 переключающих контакта) срабатывает. Если хотя бы в одной из линий ток отсутствует, реле отпускается. Реле работает в режиме замкнутой цепи. При подаче напряжения на STW реле подает сигнал тревоги до тех пор, пока не сработает.

Применение

Определяет отключение питания у 1- или 3-фазных электропотребителей, например. с контролем нагревательных элементов или отопительных установок, где необходимо обеспечить постоянный нагрев.

Другие области применения — определение обрыва фазы, контроль предохранителей или срабатывание счетчиков часов работы.

Если порог переключения не достигается из-за малых токов менее 1 А, контролируемый провод следует проложить несколько раз через трансформатор. Необязательные входы должны быть подключены к занятому входу.

Характеристики

  • 3 трансформатора тока STWA1
  • Оценка по схеме «И»
  • Релейный выход 2 перекидных
  • Точка переключения прибл. 1 А переменного тока
  • Светодиодный индикатор включения и аварийного сигнала
  • Корпус типа K
