Fabricante: ZIEHL

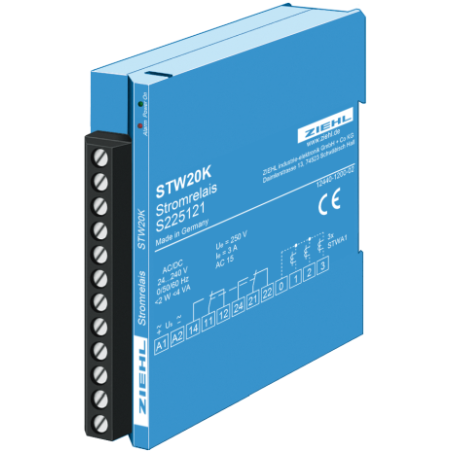

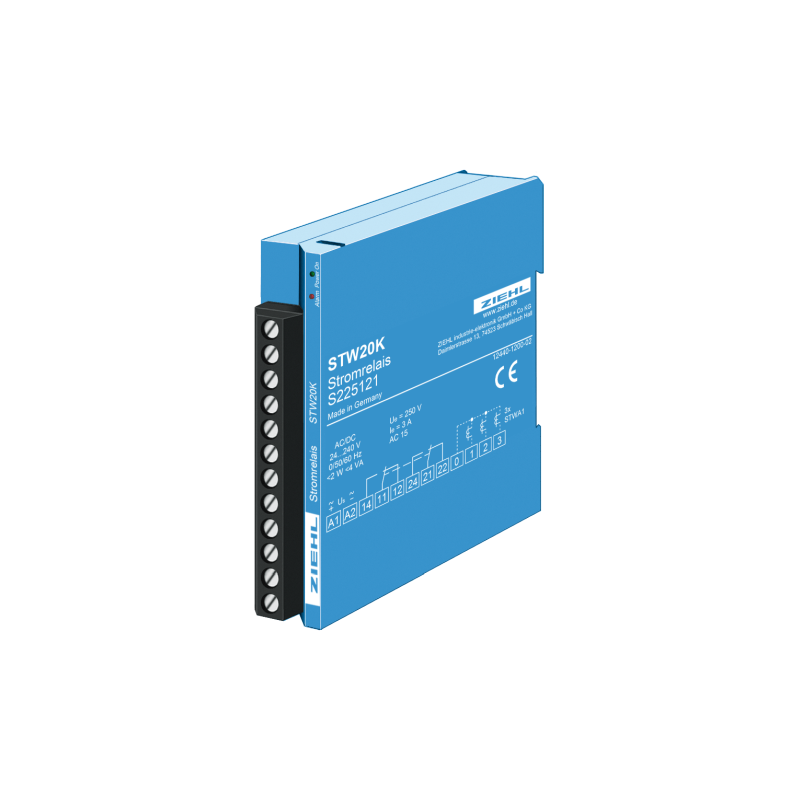

STW20K - Relé de corriente - S225121

  • S225121
  • Tipo de producto Motor IP00, electrónica IP20
  • Tensión de alimentación AC/DC 24 - 240 V
  • Ejecución Motor IP44, electrónica IP20 / según montaje y posición
  • Certificado IP 30 (IP 44, con soporte y tapa)
  • Función de salida Salidas/Relés
  • Valor medido Producto semiacabado prensado de chapa de acero, pulverizado con plástico PP.
El relé de corriente STW20K monitoriza la corriente en hasta tres líneas con transformadores de corriente STWA1 (circuito AND). Si hay corriente en las tres líneas monitorizadas, el relé (2 contactos de conmutación) se activa. Si no hay corriente en al menos una de las líneas, el relé se desactiva. El relé funciona en circuito cerrado. Al aplicar tensión al STW, el relé emite una alarma hasta que se activa.

Aplicaciones

Identifica fallos de alimentación en consumidores eléctricos monofásicos o trifásicos, p. ej. Con monitorización de elementos calefactores o instalaciones de calefacción donde se debe garantizar un calentamiento constante.

Otra aplicación es la identificación de fallos de fase, la monitorización de fusibles o la activación de contadores de horas de funcionamiento.

Si no se alcanza el umbral de conmutación debido a corrientes bajas inferiores a 1 A, el cable monitorizado debe pasar varias veces por el transformador. Las entradas no necesarias deben conectarse a una entrada ocupada.

Características

  • 3 transformadores de corriente STWA1
  • Evaluación AND
  • Salida de relé 2 CO
  • Punto de conmutación aprox. CA 1 A
  • Indicador LED para encendido y alarma
  • Diseño de carcasa K
