Producent: ZIEHL

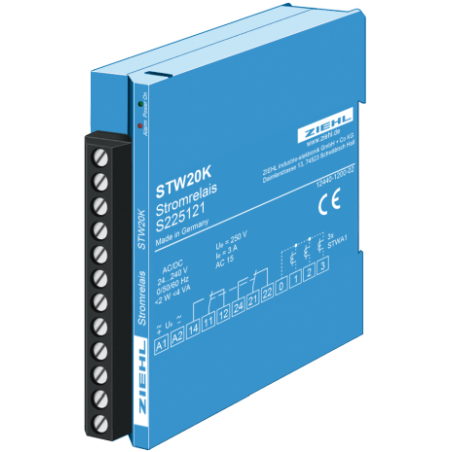

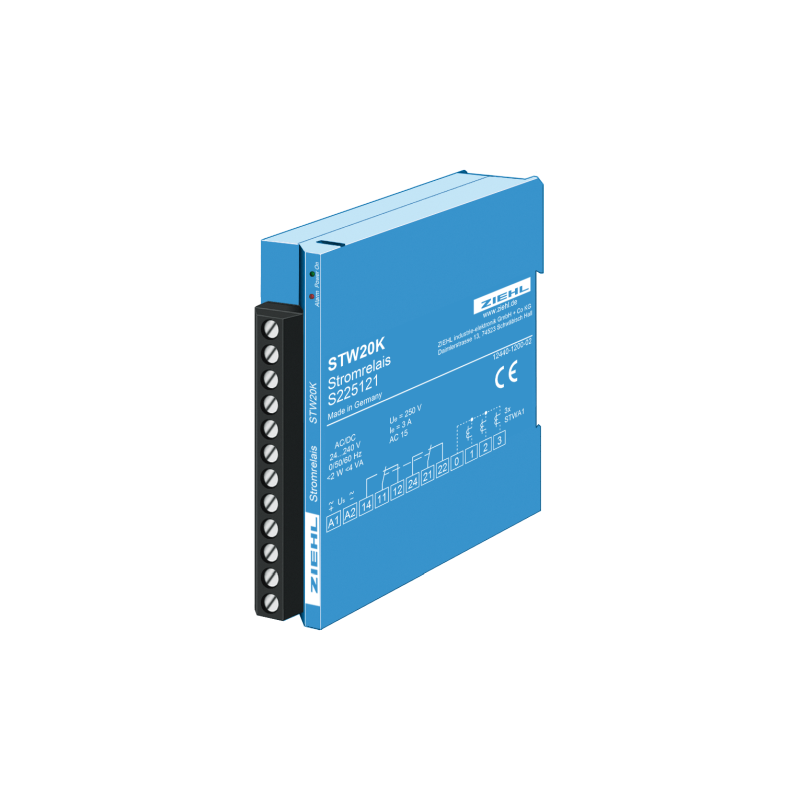

STW20K - Przekaźnik prądowy - S225121

  • S225121
  • Typ produktu Monitorowanie sieci
  • Napięcie zasilania AC/DC 24 - 240 V
  • Wykonanie Montaż w szafie rozdzielczej
  • Certyfikat EU / UKCA-Deklaracja Zgodności
  • Funkcja wyjścia Wyjścia/Przekaźniki
  • Wartość mierzona Wykrywanie prądu tak/nie

Przekaźnik prądowy STW20K monitoruje prąd w maksymalnie 3 liniach z przekładnikami prądowymi STWA1 (obwód AND). Jeżeli we wszystkich 3 monitorowanych liniach występuje prąd, przekaźnik (2 zestyki przełączne) załącza się. Jeżeli w co najmniej jednej z linii nie ma prądu, przekaźnik zwalnia. Przekaźnik pracuje w obwodzie zamkniętym. Po przyłożeniu napięcia do STW przekaźnik sygnalizuje alarm, aż do momentu jego załączenia.

Zastosowania

Identyfikuje awarię zasilania w 1- lub 3-fazowych odbiornikach elektrycznych, np. z monitorowaniem elementów grzejnych lub instalacji grzewczych, w których konieczne jest zapewnienie stałego ogrzewania.

Kolejnym zastosowaniem jest identyfikacja zaniku fazy, monitorowanie bezpieczników lub wyzwalanie liczników godzin pracy.

Jeżeli próg przełączania nie zostanie osiągnięty z powodu małych prądów poniżej 1 A, monitorowany przewód należy przeprowadzić wielokrotnie przez transformator. Niepotrzebne wejścia należy podłączyć do zajętego wejścia.

Cechy

  • 3 przekładniki prądowe STWA1
  • Ocena AND
  • Wyjście przekaźnikowe 2 CO
  • Punkt przełączania ok. AC 1 A
  • Wyświetlacz LED informujący o włączeniu zasilania i alarmie
  • Konstrukcja obudowy K
