Hersteller: ZIEHL

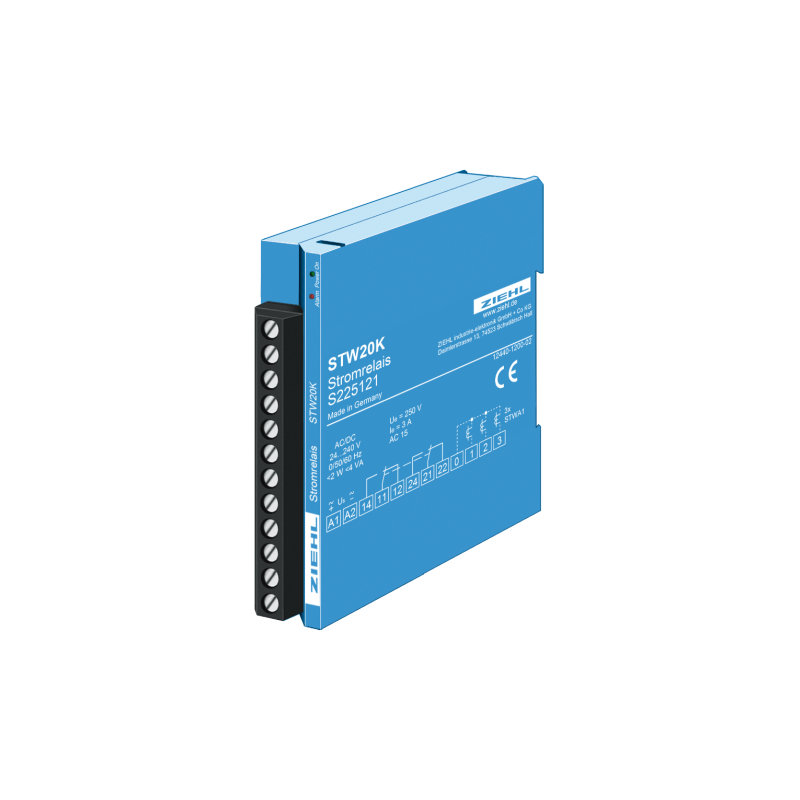

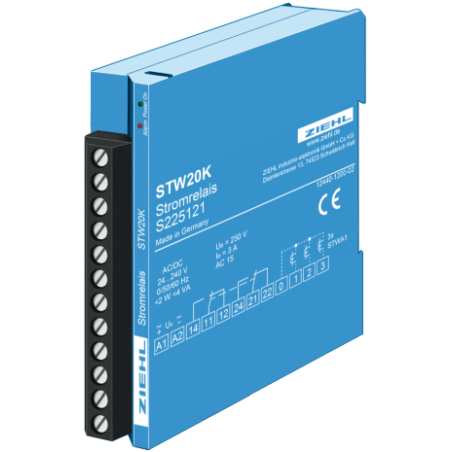

STW20K - Stromrelais - S225121

  • S225121
  • Produkttyp IP00-Motor, IP20-Elektronik
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Gepresstes Halbzeug aus Stahlblech, besprüht mit PP-Kunststoff

Das Stromrelais STW20K überwacht den Strom in bis zu 3 Leitungen mit Stromwandlern STWA1 (UND-Schaltung). Liegt in allen 3 überwachten Leitungen Strom an, zieht das Relais (2 Wechslerkontakte) an. Ist in mindestens einer der Leitungen kein Strom vorhanden, fällt das Relais ab. Das Relais arbeitet im Ruhestrombetrieb. Beim Anlegen einer Spannung am STW meldet das Relais so lange Alarm, bis es angezogen hat.

Anwendungen

Erkennt Stromausfall bei 1- oder 3-phasigen elektrischen Verbrauchern, z. B. Zur Überwachung von Heizelementen oder Heizungsanlagen, bei denen eine konstante Heizung gewährleistet sein muss.

Eine weitere Anwendung ist die Erkennung von Phasenausfall, die Überwachung von Sicherungen oder das Auslösen von Betriebsstundenzählern.

Wird die Schaltschwelle aufgrund geringer Ströme unter 1 A unterschritten, sollte die zu überwachende Leitung mehrfach durch den Wandler geführt werden. Nicht benötigte Eingänge sind mit einem belegten Eingang zu verbinden.

Merkmale

  • 3 Stromwandler STWA1
  • UND-Auswertung
  • Relaisausgang 2 Wechsler
  • Schaltpunkt ca. AC 1 A
  • LED-Anzeige für Betriebsspannung und Alarm
  • Gehäuseform K
