Fabricant: ZIEHL

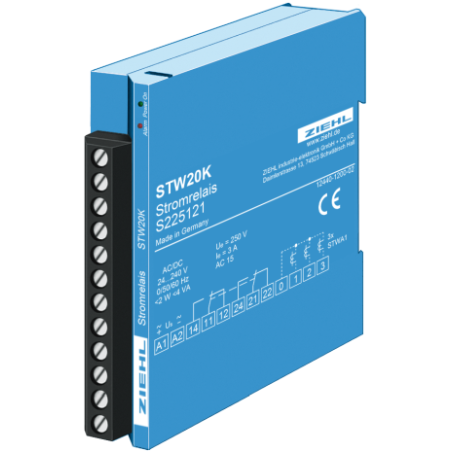

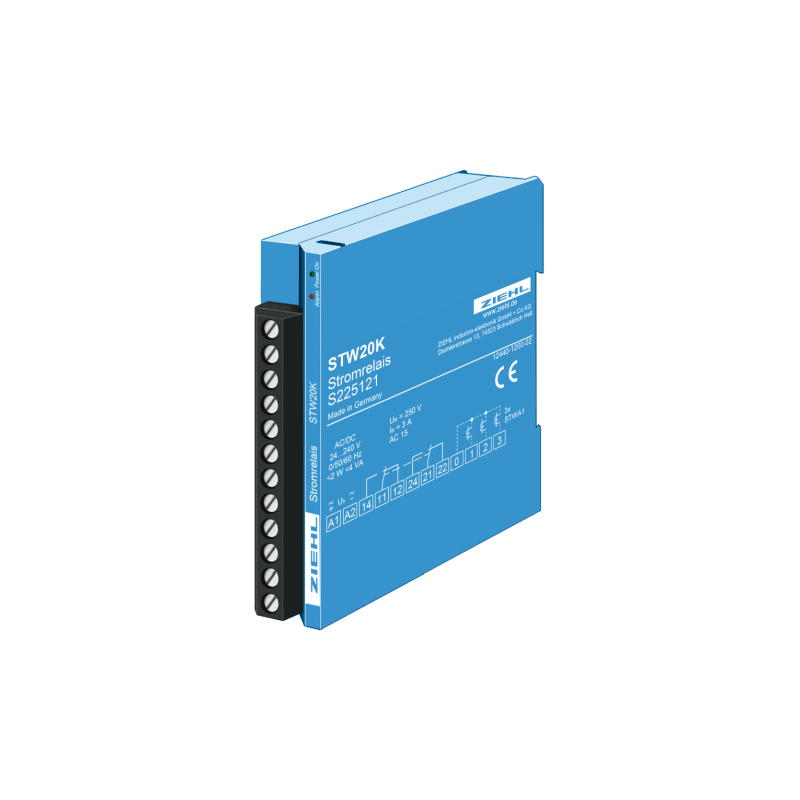

STW20K - Relais de courant - S225121

  • S225121
  • Type de produit Moteur IP00, électronique IP20
  • Tension d'alimentation AC/DC 24 - 240 V
  • Exécution Moteur IP44, électronique IP20 / selon montage et position
  • Certificat IP 30 (IP 44, avec support et couvercle)
  • Fonction de sortie Sorties/Relais
  • La valeur de mesure Produit semi-fini pressé en tôle dacier, pulvérisé avec du plastique PP

Le relais de courant STW20K surveille le courant dans un maximum de 3 lignes avec des transformateurs de courant STWA1 (circuit ET). Si un courant est présent dans les 3 lignes surveillées, le relais (2 contacts inverseurs) s'enclenche. S'il n'y a pas de courant dans au moins une des lignes, le relais se déclenche. Le relais fonctionne en courant de circuit fermé. Lorsque la tension est appliquée au STW, le relais signale une alarme jusqu'à ce qu'il s'enclenche.

Applications

Identifie les pannes de courant sur les consommateurs électriques monophasés ou triphasés, par exemple lors de la surveillance des éléments chauffants ou des installations de chauffage où un chauffage constant doit être garanti.

Une autre application est l'identification des pannes de phase, la surveillance des fusibles ou le déclenchement des compteurs d'heures de fonctionnement.

Si le seuil de commutation n'est pas atteint en raison de faibles courants inférieurs à 1 A, le fil surveillé doit être passé plusieurs fois dans le transformateur. Les entrées non requises doivent être connectées à une entrée occupée.

Caractéristiques

  • 3 transformateurs de courant STWA1
  • Évaluation ET
  • Sortie relais 2 CO
  • Point de commutation environ 1 A CA
  • Affichage LED pour la mise sous tension et l'alarme
  • Boîtier type K
