Виробник: ZIEHL

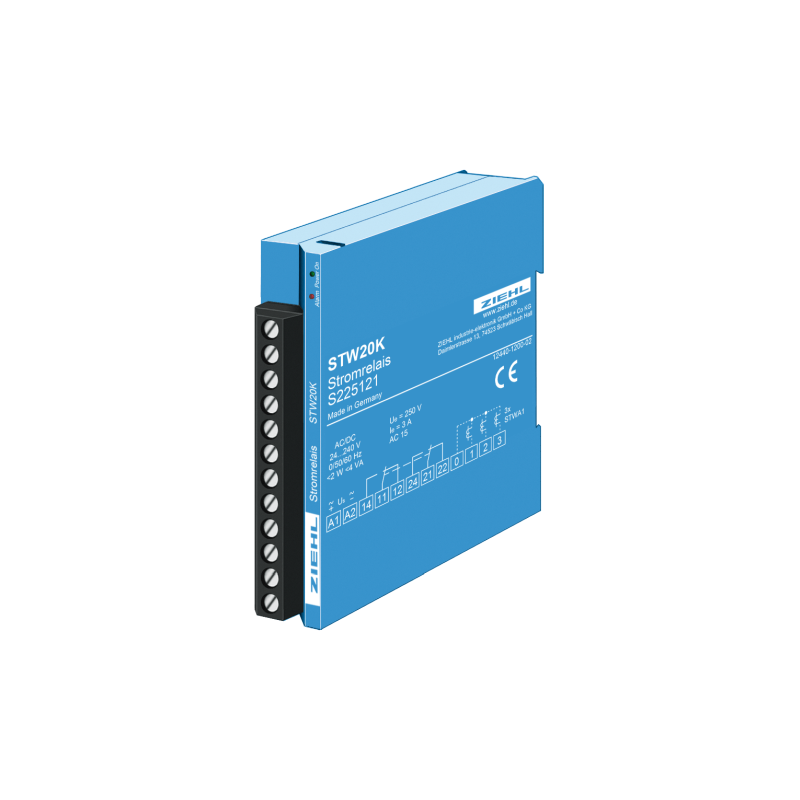

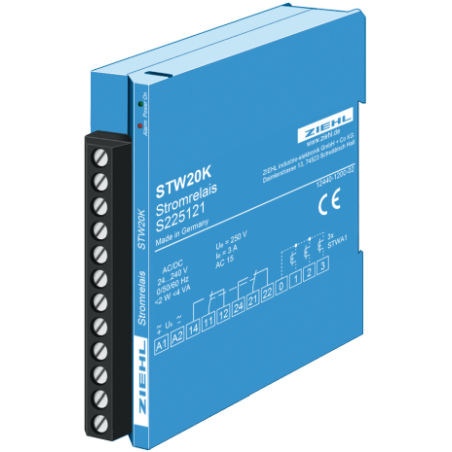

STW20K - Реле струму - S225121

  • S225121
  • Тип продукту Двигун IP00, електроніка IP20
  • Напруга живлення AC/DC 24 - 240 V
  • Виконання Двигун IP44, електроніка IP20 / залежно від монтажу та положення
  • Сертифікат IP 30 (IP 44, з кронштейном і кришкою)
  • Вихідна функція Виходи/реле
  • Виміряна величина Пресований напівфабрикат із сталевого листа, напиленого поліпропіленовим пластиком

Реле струму STW20K контролює струм у максимум 3 лініях за допомогою трансформаторів струму STWA1 (ланцюг І). Якщо є струм у всіх 3 контрольованих лініях, реле (2 перемикаючих контакту) спрацьовує. При відсутності струму хоча б в одній з ліній реле відключається. Реле працює в замкнутому ланцюзі. Коли на STW подається напруга, реле подає сигнал тривоги, доки воно не спрацює.

Застосування

Визначає збій живлення в 1- або 3-фазних споживачах електроенергії, напр. з моніторингом нагрівальних елементів або нагрівальних установок, де має бути гарантовано постійне нагрівання.

Додатковим застосуванням є ідентифікація обриву фази, моніторинг запобіжників або спрацьовування лічильників годин роботи.

Якщо поріг перемикання не досягається через низькі струми менше 1 A, контрольований провід слід кілька разів провести через трансформатор. Не потрібні входи мають бути підключені до зайнятого входу.

Особливості

  • 3 трансформатори струму STWA1
  • AND-оцінка
  • релейний вихід 2 CO
  • Точка перемикання прибл. AC 1 A
  • LED-дисплей для ввімкнення та сигналізації
  • конструкція корпусу K
