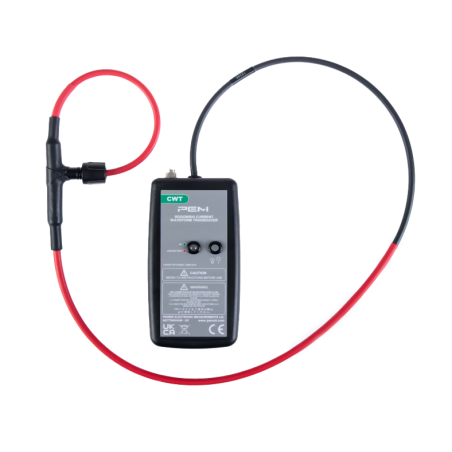

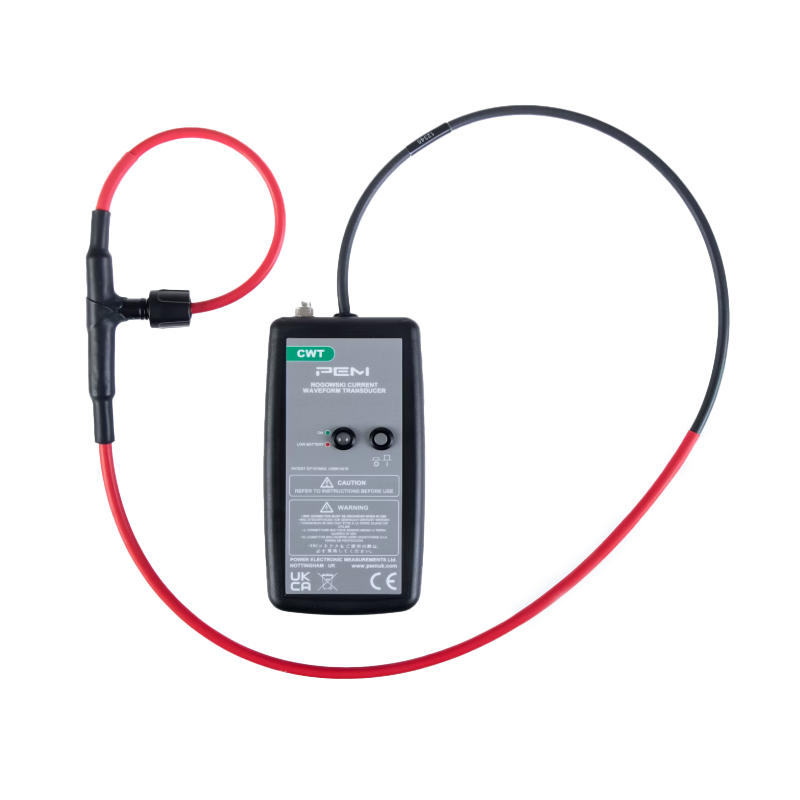

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: PEM

Řada CWT HF

Řada CWT HF je určena pro měření střídavých proudů v rozsahu od stovek miliampérů do stovek kiloampérů a frekvencí od desetin Hz do několika MHz. Řada HF se navíc vyznačuje vynikající odolností proti rušení a rozšířeným pásmem propustnosti pro vysoké frekvence. Typickými aplikacemi Rogowského cívek CWT je měření a záznam průběhu proudu polovodičových spínačů, vyšších frekvencí sinusových signálů, pulzních a dalších signálů charakterizovaných velkou variabilitou.

Klíčové vlastnosti

Maximální di/dt
Schopnost pracovat s maximálním di/dt až 120 kA/µs.		 Jmenovité proudy
Jmenovité proudy od 30 A do 300 kA (špičkové hodnoty).

Široké pásmo propustnosti
Modely pokrývají rozsah od 0,03 Hz do 30 MHz.

 Izolovaná cívka
Izolace cívky: 10 kV (špičková hodnota) Průměr průřezu cívky: max. 8,5 mm
Možnost volby délky kabelu
Delší kabely než standardní 1 m, 2,5 m a 4 m jsou k dispozici – na vyžádání.		 Délka cívky na zakázku
Na vyžádání jsou k dispozici cívky delší než standardní 300 mm, 500 mm, 700 mm a 1000 mm.


Aplikace

  • Měření přechodných proudů v spínacích obvodech výkonové elektroniky.
  • Vysokofrekvenční sinusové proudy (např. indukční ohřev).
  • Měření malých střídavých proudů za přítomnosti velkých stejnosměrných proudů (např. monitorování zvlnění kondenzátoru).
  • Měření EMC v trakci, motorových pohonech a elektrických sítích.
  • Měření zkratových proudů nebo proudů v pulzních aplikacích.


Splňuje normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Technické parametry

Výstup

±6V pro špičkovou hodnotu proudu max. pro R>100kΩ (doporučený vstup osciloskopu R=1MΩ)
±2 V (špičková hodnota), citlivost je poloviční oproti jmenovité hodnotě při zátěži 50 Ω (pouze modely CWTHF od 015HF do 150HF).
Přesnost

Kalibrováno na ±0,2% údaje při vycentrování vodiče ve smyčce Rogowského cívky.
Poloha vodiče v cívce (pro vodič o průměru 10 mm) – typicky ±1% údaje.
Linearita

do amplitudy proudu ±0,05% odečtu
DC Offset

Maximálně ±3mV pro T=25°C
Teplota

Cívka a kabel: -20…100°C, integrátor: 0…40°C
Napětí cívky

10kV špičková hodnota - bezpečné špičkové napětí vzhledem k zemi stanovené na základě testu 15kVrms, 50Hz, 60s.
Obvod cívky

500, 700, 1000mm – na vyžádání možné větší rozměry
Průřez cívky

8.5mm max. (14mm s silikonovým pouzdrem pro ochranu proti mechanickému poškození)
Napájení

B - standardní: alkalické baterie 4 x AA 1.5V, typická provozní doba 25h
R – akumulátorové: baterie 4x AA 1.2 NiMH, typická životnost 10h, možnost externího nabíjení
Výstup

BNC



Model Citlivost
(mV/A)		 Max. proud
(A)		 Max. šum
(mVp-p)		 Pokles*
(%/ms)		 Šířka pásma LF
(-3dB)(Hz)		 Max. di/dt
(kA/µs)		 Šířka pásma
(-3dB)
(MHz)
300 mm 500 mm 700 mm 1000 mm
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3.0 80 30 21 15 10
CWTHF/30 1.0 6000 10 1.5 1.5 120 30 21 15 10
CWTHF/60 0.5 12000 8.0 1.0 1.0 120 30 21 15 10
CWTHF/150 0.2 30000 5.0 0.8 0.8 120 30 21 15 10
CWTHF/300 0.1 60000 5.0 0.2 0.2 120 30 21 15 10
CWTHF/600 0.05 120000 5.0 0.06 0.05 120 30 21 15 10
CWTHF/1500 0.02 300000 5.0 0.035 0.03 120 30 21 15 10

* - Procentuální pokles výstupního signálu při obdélníkové vlně
