Произвођач: PEM

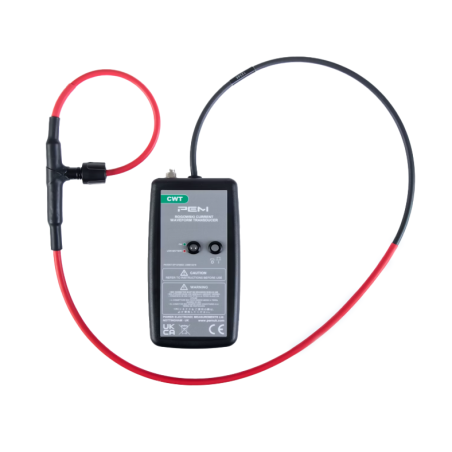

CWT HF Serija

Serija CWT HF je namenjena za merenje naizmeničnih struja u opsegu od nekoliko stotina miliampera do nekoliko stotina kiloampera i frekvencija od desetih delova Hz do nekoliko MHz. HF serija se dodatno odlikuje odličnom otpornošću na smetnje i proširenim propusnim opsegom visokih frekvencija. Tipične primene Rogowski zavojnica CWT su merenje i snimanje oblika struje poluprovodničkih prekidača, sinusnih signala viših frekvencija, impulsnih i drugih signala koji se odlikuju velikom varijabilnošću.

Ključne karakteristike

Maksimalni di/dt
Sposobnost rada sa maksimalnim di/dt do 120 kA/µs.		 Nazivne struje
Nazivne struje od 30 A do 300 kA (vršne vrednosti).

Široki propusni opseg
Modeli pokrivaju opseg od 0,03 Hz do 30 MHz.

 Izolovana zavojnica
Izolacija zavojnice: 10 kV (vršna vrednost) Prečnik poprečnog preseka zavojnice: maks. 8,5 mm
Mogućnost odabira dužine kabla
Duži kablovi od standardnih 1 m, 2,5 m i 4 m su dostupni – na zahtev.		 Dužina zavojnice po narudžbini
Na zahtev su dostupne zavojnice duže od standardnih 300 mm, 500 mm, 700 mm i 1000 mm.


Primena

  • Merenje prelaznih struja u prekidačkim kolima energetske elektronike.
  • Visokofrekventne sinusne struje (npr. indukciono zagrevanje).
  • Merenje malih naizmeničnih struja u prisustvu velikih jednosmernih struja (npr. praćenje talasanja kondenzatora).
  • EMC merenja u vuči, pogonima motora i električnim mrežama.
  • Merenje struja kratkog spoja ili struja u impulsnim aplikacijama.


Ispunjava standarde

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Tehnički parametri

Izlaz

±6V za maksimalnu vršnu vrednost struje za R>100kΩ (preporučeni ulaz osciloskopa R=1MΩ)
±2 V (vršna vrednost), osetljivost je polovina nominalne vrednosti pri opterećenju od 50 Ω (samo CWTHF modeli od 015HF do 150HF).
Preciznost

Kalibrisano na ±0,2% očitavanja kada je provodnik centriran u petlji Rogowski zavojnice.
Pozicija provodnika u zavojnici (za provodnik prečnika 10 mm) – tipično ±1% očitavanja.
Linearnost

do amplitude struje ±0,05% očitavanja
DC Offset

Maksimalno ±3mV za T=25°C
Temperatura

Zavojnica i kabl: -20…100°C, integrator: 0…40°C
Napon zavojnice

10kV vršna vrednost - siguran vršni napon u odnosu na zemlju određen na osnovu testa 15kVrms, 50Hz, 60s.
Obim zavojnice

500, 700, 1000mm – veće veličine moguće na zahtev
Poprečni presek zavojnice

8.5mm maks. (14mm sa silikonskim omotačem za zaštitu od mehaničkih oštećenja)
Napajanje

B - standardno: alkalne baterije 4 x AA 1.5V, tipično vreme rada 25h
R – punjivo: baterije 4x AA 1.2 NiMH, tipičan životni vek 10h, mogućnost spoljnog punjenja
Izlaz

BNC



Model Osetljivost
(mV/A)		 Maks. struja
(A)		 Maks. šum
(mVp-p)		 Pad*
(%/ms)		 LF propusni
opseg
(-3dB)(Hz)		 Maks. di/dt
(kA/µs)		 Propusni opseg
(-3dB)
(MHz)
300 mm 500 mm 700 mm 1000 mm
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3.0 80 30 21 15 10
CWTHF/30 1.0 6000 10 1.5 1.5 120 30 21 15 10
CWTHF/60 0.5 12000 8.0 1.0 1.0 120 30 21 15 10
CWTHF/150 0.2 30000 5.0 0.8 0.8 120 30 21 15 10
CWTHF/300 0.1 60000 5.0 0.2 0.2 120 30 21 15 10
CWTHF/600 0.05 120000 5.0 0.06 0.05 120 30 21 15 10
CWTHF/1500 0.02 300000 5.0 0.035 0.03 120 30 21 15 10

* - Procentualni pad izlaznog signala za pravougaoni talas
