Gamintojas: PEM

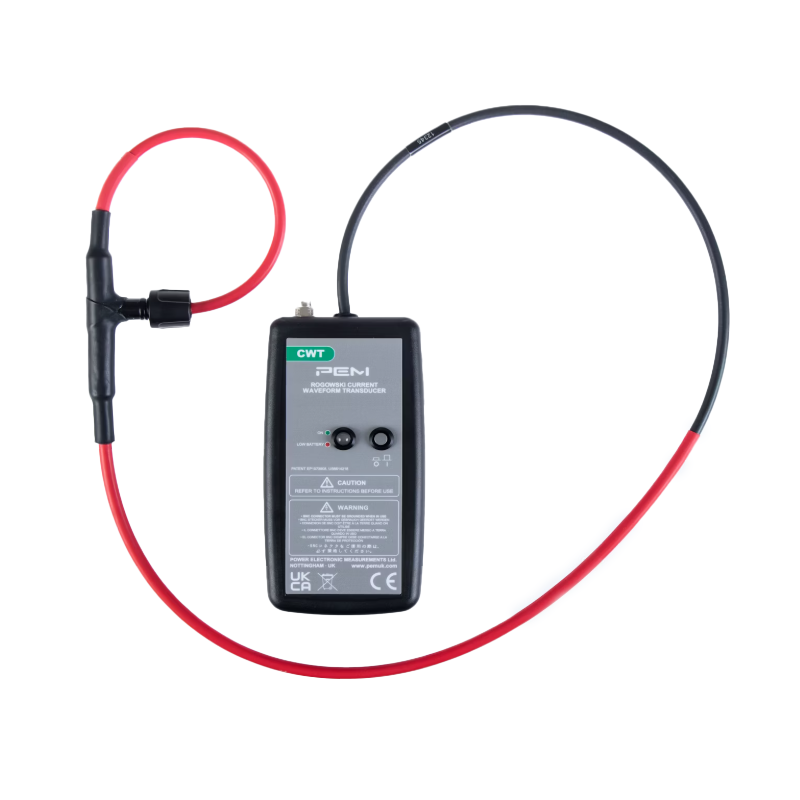

CWT HF serija

CWT HF serija skirta matuoti kintamąsias sroves nuo kelių šimtų miliamperų iki kelių šimtų kiloamperų ir dažnius nuo dešimtųjų Hz dalių iki keliolikos MHz. HF serija papildomai pasižymi puikiu atsparumu trikdžiams ir išplėsta aukštų dažnių pralaidumo juosta. Tipiškos CWT Rogowski ričių taikymo sritys yra puslaidininkinių jungiklių srovių bangos formos matavimas ir registravimas, aukštesnių dažnių sinusoidiniai signalai, impulsiniai ir kiti, pasižymintys dideliu kintamumu.

Pagrindinės savybės

Maksimalus di/dt
Gebėjimas veikti esant maksimaliam di/dt iki 120 kA/µs.		 Nominalios srovės
Nominalios srovės nuo 30 A iki 300 kA (didžiausios vertės).

Platus pralaidumo diapazonas
Modeliai apima diapazoną nuo 0,03 Hz iki 30 MHz.

 Izoliuota ritė
Ritės izoliacija: 10 kV (didžiausia vertė) Ritės skerspjūvio skersmuo: maks. 8,5 mm
Galimybė pasirinkti kabelio ilgį
Galimi ilgesni kabeliai nei standartiniai 1 m, 2,5 m ir 4 m – pagal užsakymą.		 Individualus ritės ilgis
Pagal užsakymą galimos ilgesnės ritės nei standartinės 300 mm, 500 mm, 700 mm ir 1000 mm.


Pritaikymas

  • Pereinamųjų srovių matavimas galios elektronikos perjungimo grandinėse.
  • Aukšto dažnio sinusoidinės srovės (pvz., indukcinis šildymas).
  • Mažų kintamųjų srovių matavimas esant didelėms nuolatinėms srovėms (pvz., kondensatoriaus pulsacijos stebėjimas).
  • EMC matavimai traukos, variklių pavarų ir elektros tinkluose.
  • Trumpojo jungimo srovių arba srovių matavimas impulsinėse programose.


Atitinka standartus

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Techniniai parametrai

Išėjimas

±6V maksimaliai srovės viršūnei, kai R>100kΩ (rekomenduojama osciloskopo įvestis R=1MΩ)
±2 V (viršūnės vertė), jautrumas sudaro pusę nominalios vertės, esant 50 Ω apkrovai (tik CWTHF modeliai nuo 015HF iki 150HF).
Tikslumas

Kalibruotas iki ±0,2% rodmens, kai laidininkas centruotas Rogowski ritės kilpoje.
Laidininko padėtis ritėje (10 mm skersmens laidininkui) – tipinis ±1% rodmens.
Tiesė

iki srovės amplitudės ±0,05% rodmens
DC poslinkis

Maksimalus ±3mV, kai T=25°C
Temperatūra

Ritė ir kabelis: -20…100°C, integratorius: 0…40°C
Ritės įtampa

10kV didžiausia vertė – saugi didžiausia įtampa žemės atžvilgiu, nustatyta atlikus 15kVrms, 50Hz, 60s bandymą.
Ritės apimtis

500, 700, 1000mm – pagal užsakymą galimi didesni dydžiai
Ritės skerspjūvis

8.5mm maks. (14mm su silikonine mova mechaniniams pažeidimams apsaugoti)
Maitinimas

B - standartinis: 4 x AA 1.5V šarminės baterijos, tipinis veikimo laikas 25 val.
R – įkraunamas: 4x AA 1.2 NiMH baterijos, tipinis tarnavimo laikas 10 val., galimas išorinis įkrovimas
Išėjimas

BNC



Modelis Jautrumas
(mV/A)		 Maks. srovė
(A)		 Maks. triukšmas
(mVp-p)		 Nuolydis*
(%/ms)		 Žemo dažnio pralaidumas
(-3dB)(Hz)		 Maksimali srovės
didėjimo sparta di/dt
(kA/µs)		 Pralaidumo juostos plotis
(-3dB)
(MHz)
300 mm 500 mm 700 mm 1000 mm
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3.0 80 30 21 15 10
CWTHF/30 1.0 6000 10 1.5 1.5 120 30 21 15 10
CWTHF/60 0.5 12000 8.0 1.0 1.0 120 30 21 15 10
CWTHF/150 0.2 30000 5.0 0.8 0.8 120 30 21 15 10
CWTHF/300 0.1 60000 5.0 0.2 0.2 120 30 21 15 10
CWTHF/600 0.05 120000 5.0 0.06 0.05 120 30 21 15 10
CWTHF/1500 0.02 300000 5.0 0.035 0.03 120 30 21 15 10

* - Išėjimo signalo procentinis kritimas stačiakampės bangos atveju
