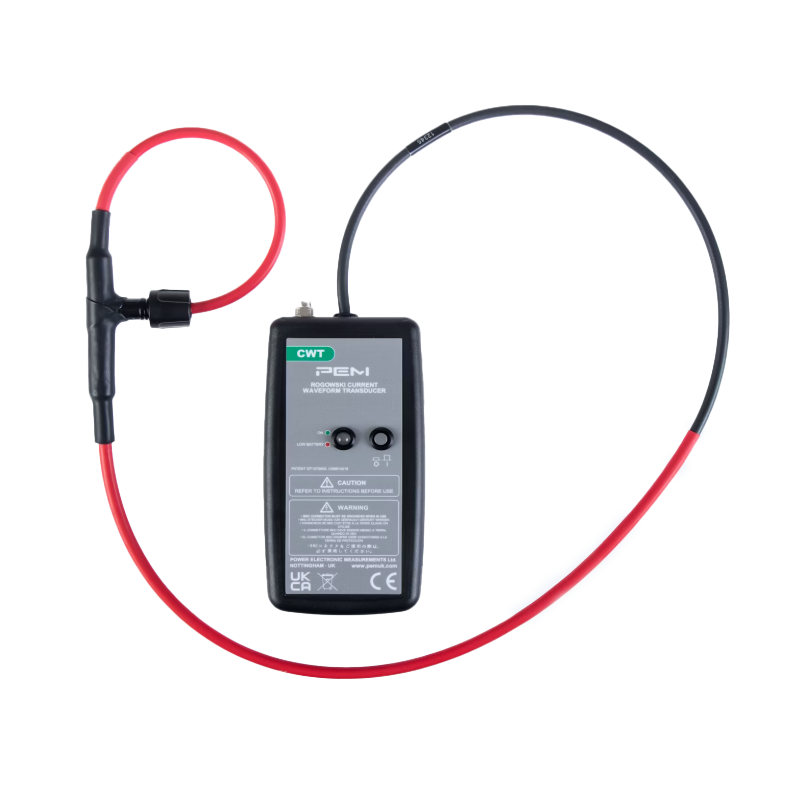

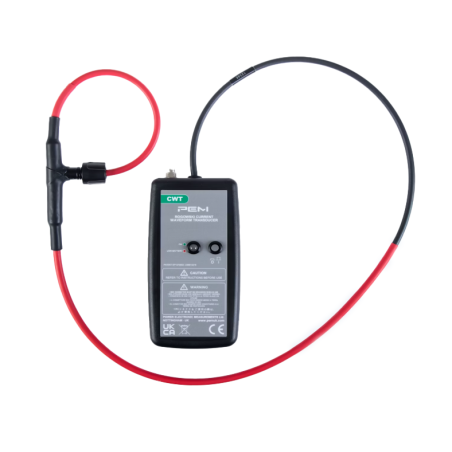

Serie CWT HF

La serie CWT HF está diseñada para la medición de corrientes alternas en el rango de cientos de miliamperios a cientos de kiloamperios y frecuencias desde décimas de Hz hasta varios MHz. La serie HF también se caracteriza por una excelente inmunidad al ruido y un ancho de banda extendido para altas frecuencias. Las aplicaciones típicas de las bobinas Rogowski CWT incluyen la medición y el registro de la forma de onda de las corrientes de los interruptores semiconductores, las señales sinusoidales de mayor frecuencia, las señales pulsadas y otras caracterizadas por una gran variabilidad.

Características clave

di/dt máximo
Capacidad de operar con un di/dt máximo de hasta 120 kA/µs.		 Corrientes nominales
Corrientes nominales de 30 A a 300 kA (valores pico).

Amplio ancho de banda
Los modelos cubren un rango de 0,03 Hz a 30 MHz.

 Bobina aislada
Aislamiento de la bobina: 10 kV (valor pico) Diámetro de la sección transversal de la bobina: máx. 8,5 mm
Longitud de cable personalizable
Cables más largos que los estándar de 1 m, 2,5 m y 4 m disponibles – bajo pedido.		 Longitud de bobina personalizada
Bajo pedido, están disponibles bobinas más largas que las estándar de 300 mm, 500 mm, 700 mm y 1000 mm.


Aplicaciones

  • Medición de corrientes transitorias en circuitos de conmutación de electrónica de potencia.
  • Corrientes sinusoidales de alta frecuencia (ej. calentamiento por inducción).
  • Medición de pequeñas corrientes alternas en presencia de grandes corrientes continuas (ej. monitoreo de la ondulación del condensador).
  • Mediciones EMC en tracción, accionamientos de motores y redes eléctricas.
  • Medición de corrientes de cortocircuito o corrientes en aplicaciones pulsadas.


Cumple con las normas

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parámetros técnicos

Salida

±6V para valor pico de corriente máx. para R>100kΩ (entrada de osciloscopio recomendada R=1MΩ)
±2 V (valor pico), la sensibilidad es la mitad del valor nominal con carga de 50 Ω (solo modelos CWTHF de 015HF a 150HF).
Precisión

Calibrado a ±0,2% de la indicación con el conductor centrado en el lazo de la bobina de Rogowski.
Posición del conductor en la bobina (para un conductor de 10 mm de diámetro) – típicamente ±1% de la indicación.
Linealidad

hasta amplitud de corriente ±0,05% de la lectura
Desplazamiento DC

Máximo ±3mV para T=25°C
Temperatura

Bobina y cable: -20…100°C, integrador: 0…40°C
Voltaje de la bobina

10kV valor pico - voltaje pico seguro a tierra determinado en base a la prueba de 15kVrms, 50Hz, 60s.
Circunferencia de la bobina

500, 700, 1000mm – tamaños mayores posibles bajo pedido
Sección transversal de la bobina

8.5mm máx. (14mm con funda de silicona para protección contra daños mecánicos)
Fuente de alimentación

B - estándar: pilas alcalinas 4 x AA 1.5V, tiempo de funcionamiento típico 25h
R – recargable: pilas 4x AA 1.2 NiMH, vida útil típica 10h, posibilidad de carga externa
Salida

BNC



Modelo Sensibilidad
(mV/A)		 Corriente máx.
(A)		 Ruido máx.
(mVp-p)		 Caída*
(%/ms)		 Ancho de banda LF
(-3dB)(Hz)		 di/dt máx.
(kA/µs)		 Ancho de banda
(-3dB)
(MHz)
300 mm 500 mm 700 mm 1000 mm
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3.0 80 30 21 15 10
CWTHF/30 1.0 6000 10 1.5 1.5 120 30 21 15 10
CWTHF/60 0.5 12000 8.0 1.0 1.0 120 30 21 15 10
CWTHF/150 0.2 30000 5.0 0.8 0.8 120 30 21 15 10
CWTHF/300 0.1 60000 5.0 0.2 0.2 120 30 21 15 10
CWTHF/600 0.05 120000 5.0 0.06 0.05 120 30 21 15 10
CWTHF/1500 0.02 300000 5.0 0.035 0.03 120 30 21 15 10

* - Caída porcentual de la señal de salida en una onda cuadrada
