Виробник: PEM

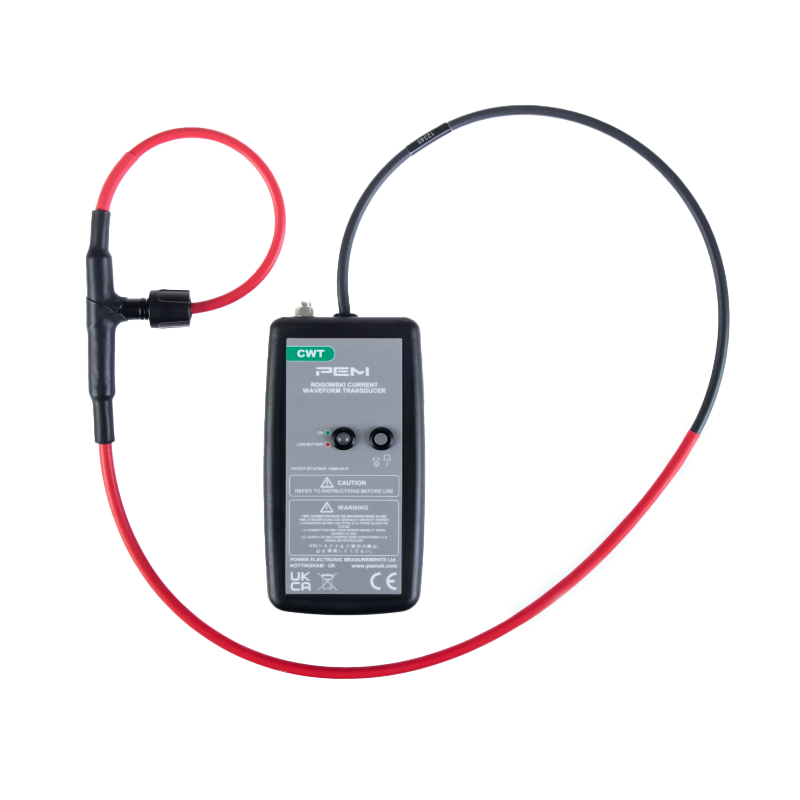

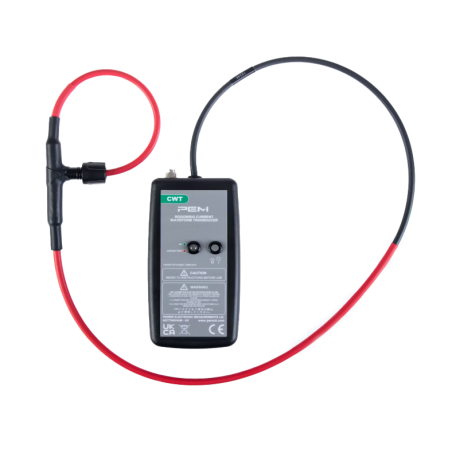

Серія CWT HF

Серія CWT HF призначена для вимірювання змінних струмів у діапазоні від сотень міліампер до сотень кілоампер і частот від десятих часток Гц до кількох МГц. Серія HF додатково характеризується відмінною стійкістю до перешкод та розширеною смугою пропускання високих частот. Типовими застосуваннями котушок Роговського CWT є вимірювання та реєстрація форми сигналу струмів напівпровідникових ключів, синусоїдальних сигналів вищих частот, імпульсних та інших, що характеризуються великою мінливістю.

Ключові особливості

Максимальний di/dt
Здатність працювати при максимальному di/dt до 120 кА/мкс.		 Номінальні струми
Номінальні струми від 30 А до 300 кА (пікові значення).

Широкий діапазон частот
Моделі охоплюють діапазон від 0,03 Гц до 30 МГц.

 Ізольована котушка
Ізоляція котушки: 10 кВ (пікове значення) Діаметр поперечного перерізу котушки: макс. 8,5 мм
Можливість вибору довжини кабелю
Доступні кабелі довші за стандартні 1 м, 2,5 м та 4 м – за запитом.		 Довжина котушки на замовлення
За запитом доступні котушки довжиною, що перевищує стандартні 300 мм, 500 мм, 700 мм та 1000 мм.


Застосування

  • Вимірювання перехідних струмів у комутаційних схемах силової електроніки.
  • Високочастотні синусоїдальні струми (наприклад, індукційний нагрів).
  • Вимірювання малих змінних струмів за наявності великих постійних струмів (наприклад, моніторинг пульсацій конденсатора).
  • Вимірювання ЕМС у тягових, моторних приводах та електричних мережах.
  • Вимірювання струмів короткого замикання або струмів в імпульсних застосуваннях.


Відповідає стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Технічні параметри

Вихід

±6В для максимального пікового струму при R>100кОм (рекомендований вхід осцилографа R=1МОм)
±2 В (пікове значення), чутливість становить половину номінального значення при навантаженні 50 Ом (тільки моделі CWTHF від 015HF до 150HF).
Точність

Відкалібровано до ±0,2% показань при центруванні провідника в петлі котушки Роговського.
Положення провідника в котушці (для провідника діаметром 10 мм) – типово ±1% показань.
Лінійність

до амплітуди струму ±0,05% від показань
Зсув постійного струму

Максимум ±3мВ при T=25°C
Температура

Котушка та кабель: -20…100°C, інтегратор: 0…40°C
Напруга котушки

10кВ пікового значення - безпечна пікова напруга відносно землі, визначена на основі тесту 15кВскз, 50Гц, 60с.
Коло котушки

500, 700, 1000мм – за запитом можливі більші розміри
Переріз котушки

8.5мм макс. (14мм з силіконовою оболонкою для захисту від механічних пошкоджень)
Живлення

B - стандартне: лужні батареї 4 x AA 1.5В, типовий час роботи 25 год
R – акумуляторні: батареї 4x AA 1.2 NiMH, типовий термін служби 10 год, можливість зовнішньої зарядки
Вихід

BNC



Модель Чутливість
(мВ/А)		 Макс. струм
(А)		 Макс. шум
(мВp-p)		 Спад*
(%/мс)		 Ширина смуги
пропускання НЧ
(-3дБ)(Гц)		 Макс. струм
наростання di/dt
(кА/мкс)		 Ширина смуги пропускання
(-3дБ)
(МГц)
300 мм 500 мм 700 мм 1000 мм
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3.0 80 30 21 15 10
CWTHF/30 1.0 6000 10 1.5 1.5 120 30 21 15 10
CWTHF/60 0.5 12000 8.0 1.0 1.0 120 30 21 15 10
CWTHF/150 0.2 30000 5.0 0.8 0.8 120 30 21 15 10
CWTHF/300 0.1 60000 5.0 0.2 0.2 120 30 21 15 10
CWTHF/600 0.05 120000 5.0 0.06 0.05 120 30 21 15 10
CWTHF/1500 0.02 300000 5.0 0.035 0.03 120 30 21 15 10

* - Відсоткове падіння вихідного сигналу при прямокутній хвилі
