Seria CWT HF

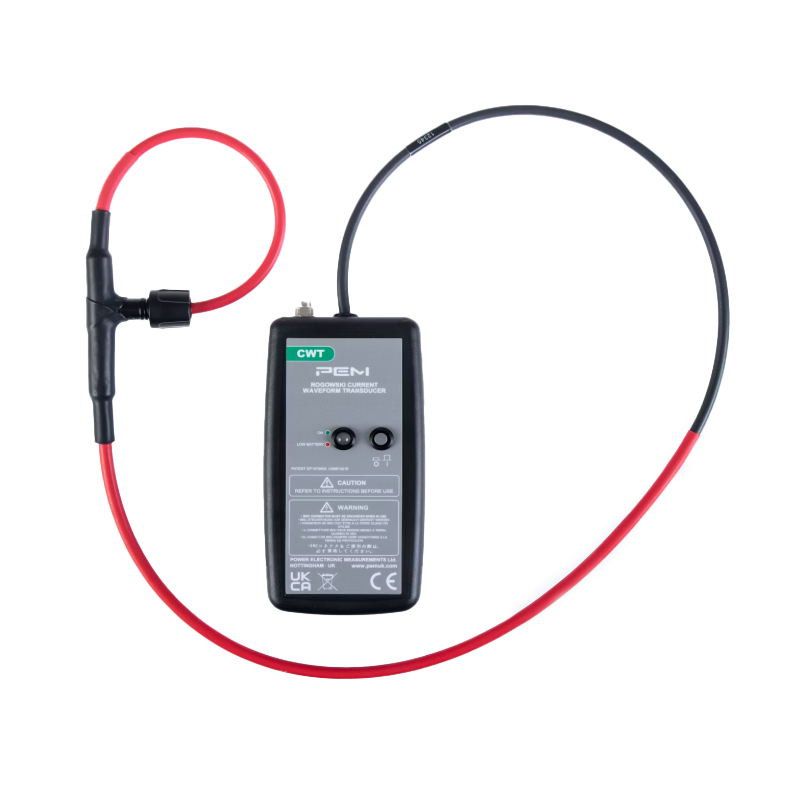

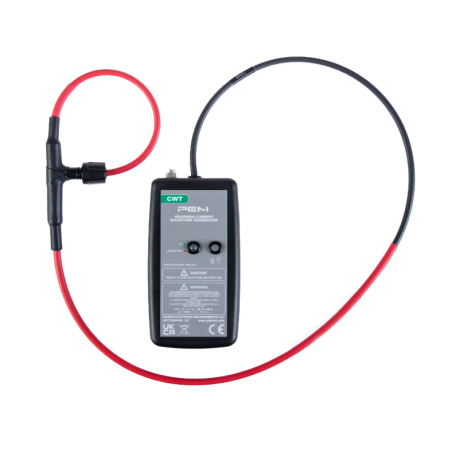

Seria CWT HF przeznaczona jest do pomiaru prądów przemiennych w zakresie od kilkuset miliamperów do kilkuset kiloamperów i częstotliwości od dziesiętnych części Hz do kilkunastu MHz. Seria HF cechuje się dodatkowo doskonałą odpornością na zakłócenia i rozszerzonym pasmem przenoszenia wysokich częstotliwości. Typowymi aplikacjami zastosowań cewek Rogowskiego CWT jest pomiar i rejestracja kształtu przebiegu prądu kluczy półprzewodnikowych, sygnałów sinusoidalnych wyższych częstotliwości, pulsacyjnych i innych charakteryzujących się dużą zmiennością.

Kluczowe cechy

Maksymalne di/dt
Zdolność do pracy przy maksymalnym
di/dt do 120 kA/µs.

 Prądy znamionowe
Prądy znamionowe od 30 A do 300 kA
(wartości szczytowe).

Szerokie pasmo przenoszenia
Modele obejmują zakres
od 0,03 Hz do 30 MHz.

 Izolowana cewka
Izolacja cewki: 10 kV (wartość szczytowa) Średnica przekroju poprzecznego cewki: maks. 8,5 mm
Możliwość doboru długości przewodu
Dostępne są dłuższe przewody niżstandardowe 1 m, 2,5 m i 4 m – na życzenie.		 Długość cewki na zamówienie
Na życzenie dostępne są cewki o długości większej niż standardowe 300 mm, 500 mm, 700 mm i 1000 mm.


Zastosowania

  • Pomiar przejściowych prądów w obwodach przełączających energoelektroniki.
  • Prądy sinusoidalne o wysokiej częstotliwości (np. nagrzewanie indukcyjne).
  • Pomiar małych prądów przemiennych w obecności dużych prądów stałych (np. monitorowanie tętnień kondensatora).
  • Pomiary EMC w trakcji, napędach silników i sieciach energetycznych.
  • Pomiar prądów zwarciowych lub prądów w aplikacjach impulsowych.


Spełnia normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parametry techniczne

Wyjście

±6V dla wartości szczytowej prądu max. dla R>100kΩ (rekomendowane wejście oscyloskopu R=1MΩ)
±2 V (wartość szczytowa), czułość stanowi połowę wartości nominalnej przy obciążeniu 50 Ω (tylko modele CWTHF od 015HF do 150HF).
Dokładność

Skalibrowane do ±0,2% wskazania przy wycentrowaniu przewodnika w pętli cewki Rogowskiego.
Pozycja przewodnika w cewce (dla przewodnika o średnicy 10 mm) – typowo ±1% wskazania.
Liniowość

do amplitudy prądu ±0.05% odczytu
Offset DC

Maksymalnie ±3mV dla T=25°C
Temperatura

Cewka i przewód: -20…100°C, integrator: 0…40°C
Napięcie cewki

10kV wartości szczytowej - bezpieczne szczytowe napięcie względem ziemi określone na podstawie testu 15kVrms, 50Hz, 60s.
Obwód cewki

500, 700, 1000mm – na prośbę możliwe większe rozmiary
Przekrój cewki

8.5mm max. (14mm z osłoną sylikonową do ochrony przed uszkodzeniami mechanicznymi)
Zasilanie

B - standardowe: baterie alkaliczne 4 x AA 1.5V, typowy czas pracy 25h
R – akumulatorowe: baterie 4x AA 1.2 NiMH, typowy czas życia 10h, możliwość ładowania zewnętrznego
Wyjście

BNC



Model Czułość
(mV/A)		 Prąd max
(A)		 Maksymalny szum
(mVp-p)		 Zwis*
(%/ms)		 Szerokość pasma
przenoszenia LF
(-3dB)(Hz)		 Maksymalny prąd
narastania di/dt
(kA/μs)		 Szerokość pasma przenoszenia
(-3dB) Bandwidth
(MHz)
300 mm 500 mm 700 mm 1000 mm
CWTHF/015 200 30 15 85 150 2.0 20 12 8 5.5
CWTHF/03 100 60 11 78 105 4.0 20 12 8 5.5
CWTHF/06 50 120 8.0 70 80 8.0 20 13 10 6.5
CWTHF/1 20 300 6.0 50 50 20 20 13 10 6.5
CWTHF/3 10 600 12 11 12 40 30 21 15 10
CWTHF/6 5.0 1200 12 5.5 6.0 80 30 21 15 10
CWTHF/15 2.0 3000 10 3.0 3.0 80 30 21 15 10
CWTHF/30 1.0 6000 10 1.5 1.5 120 30 21 15 10
CWTHF/60 0.5 12000 8.0 1.0 1.0 120 30 21 15 10
CWTHF/150 0.2 30000 5.0 0.8 0.8 120 30 21 15 10
CWTHF/300 0.1 60000 5.0 0.2 0.2 120 30 21 15 10
CWTHF/600 0.05 120000 5.0 0.06 0.05 120 30 21 15 10
CWTHF/1500 0.02 300000 5.0 0.035 0.03 120 30 21 15 10

* - Spadek procentowy sygnału wyjściowego przy przebiegu prostokątnym
