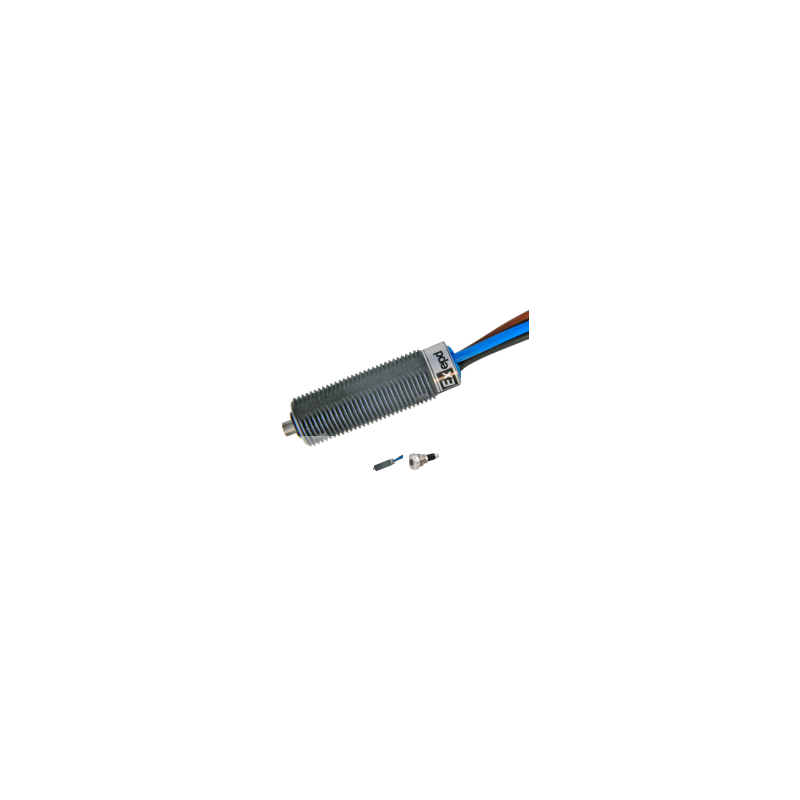

Mikrowyłącznik Ex d M12 Typ AS1
Mikrowyłącznik Ex d M12 Typ AS1

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EXEPD

Mikrospínač Ex d M12 Typ AS1

  • AS1
  • zdroj napájení

Technické specifikace

200 000 operací
Materiál pouzdra: Polyamid vyztužený skleněnými vlákny
Typ ochrany proti výbuchu: II 2G Ex d IIC T6 Gb
Certifikát typu EU: BVS 16 ATEX E 086 X
Rozsah okolní teploty (Tamb.):
Až 4 A: –20 °C ... +60 °C
Až 1 A: –20 °C ... +40 °C
Přepnout kontakt: 1 přepínací kontakt (CO / přepínací)
Mechanická odolnost:
Verze: Válcové pouzdro M12x1
Délka: 38 mm (bez ovladače)
S kabelem: 3 x 0,5 mm²
Úroveň ochrany: IP 54

Kontaktní prvek

250 V AC 4 A / AC-14
Spínané napětí (AC):
Spínaný proud (AC):
  5 A / AC-12

  1 A / AC-13/15
Spínané napětí (DC): 24 V DC
Spínaný proud (DC):
    2 A / DC-12
    4 A / DC-14
    0,6 A / DC-13

Provozní parametry

Síla přepínání: 1,7 N
Elektrická odolnost: 200 000 cyklů
Kontaktní materiál: Pozlacené stříbro
Frekvence přepínání: max. 5 Hz
Odolnost proti vibracím (50 Hz): podle EN 60068-2-6

Barvy vodičů / přiřazení kontaktů

  • 1 (hnědá) → COM (běžná)
  • 2 (černá) → NC (normálně zavřená)
  • 4 (šedá) → NE (normálně otevřená)

K dispozici je také verze "non-Ex".

Popis produktu

Válcové mikrospínače M12 se používají v prostředí s nebezpečím výbuchu jako polohové spínače nebo jako doplňkový bezpečnostní prvek. Díky kompaktnímu krytu a odolnosti je typ M12 ideální pro mnoho průmyslových aplikací.

Pouzdro se závitem M12x1 umožňuje přesné polohování a spínač lze namontovat přímo do standardních otvorů pro indukční senzory M12.

Standardní verze

  • Pro přímou montáž na stroje
    • S kabelem 3 x 0,5 mm², 3 m
    • Číslo položky: 500027
  • Pro montáž do skříní s certifikací Ex d
    • S kabelem 3 x 0,5 mm², 1 m
    • Číslo položky: 500026

Rozsah dodávky:

  • Spínač se dvěma maticemi PA M12
  • (Další délky kabelů jsou k dispozici na vyžádání)

Návrhové funkce

  • Přesné nastavení polohy díky závitu M12x1
  • Pohon lze namontovat přímo nebo samostatně, lze jej zcela skrýt
  • Prvek vyrobený z nerezové oceli odolné proti korozi
  • Aktor není magnetický (neovlivňuje indukční senzory)
  • Kabel odolný proti halogenu, v souladu s normou DIN VDE 0293-308
  • Kód barvy vodiče: H05V-K 3 x 0,5 mm²
  • Dráty s koncovkami
  • Zlacené kontakty – vhodné pro nízkonapěťový provoz
  • Vhodné pro montáž do standardních otvorů pro senzory M12
