Mikrowyłącznik Ex d M12 Typ AS1
Mikrowyłącznik Ex d M12 Typ AS1

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EXEPD

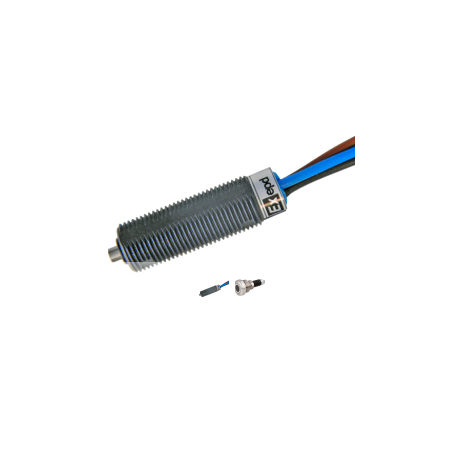

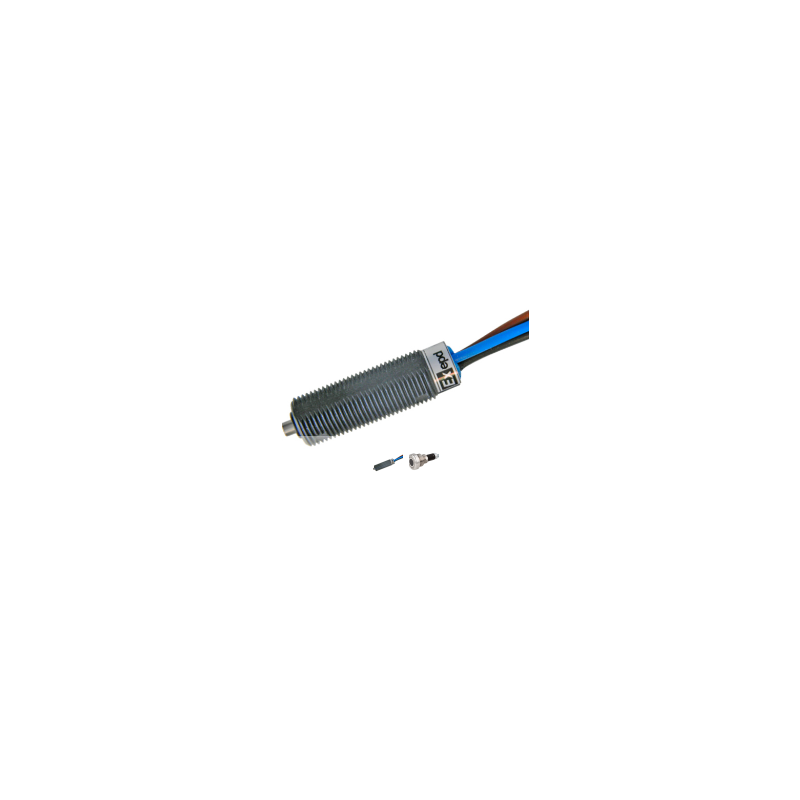

Мікроперемикач Ex d M12 Тип AS1

  • AS1
  • живлення
  • ATEX

Технічні характеристики

200 000 операцій
Матеріал корпусу: Поліамід, армований скловолокном
Тип захисту від вибуху: II 2G Ex d IIC T6 Gb
Сертифікат ЄС-типу: BVS 16 ATEX E 086 X
Діапазон температур навколишнього середовища (Tamb.):
До 4 A: –20°C ... +60°C
До 1 A: –20°C ... +40°C
Змінити контакт: 1 перехідний контакт (CO / перехід)
Механічна міцність:
Версія: Циліндричний корпус M12x1
Довжина: 38 мм (без приводу)
З кабелем: 3 x 0,5 мм²
Рівень захисту: IP 54

Контактний елемент

250 В змінного струму 4 A / AC-14
Напруга перемикання (змінний струм):
Струм комутації (AC):
  5 A / AC-12

  1 A / AC-13/15
Напруга перемикання (DC): 24 В постійного струму
Струм комутації (DC):
    2 A / DC-12
    4 A / DC-14
    0,6 A / DC-13

Робочі параметри

Сильність перемикання: 1,7 N
Електрична довговічність: 200 000 циклів
Контактний матеріал: Позолочене срібло
Частота перемикання: макс. 5 Гц
Стійкість до вібрації (50 Гц): відповідно до EN 60068-2-6

Кольори проводів/призначення контактів

  • 1 (коричневий) → COM (загальний)
  • 2 (чорний) → NC (нормально закритий)
  • 4 (сірий) → НІ (нормально відкритий)

Також доступна версія "Non-Ex".

Опис продукту

Циліндричні мікроперемикачі M12 використовуються у потенційно вибухонебезпечних середовищах як позиційні перемикачі або як додатковий елемент безпеки. Завдяки компактному корпусу та довговічності тип M12 ідеально підходить для багатьох промислових застосувань.

Корпус із різьбою M12x1 забезпечує точне позиціонування, а перемикач можна встановлювати безпосередньо в стандартні отвори індуктивного датчика M12.

Стандартні версії

  • Для прямого монтажу на машинах
    • З кабелем 3 x 0,5 мм², 3 м
    • Номер товару: 500027
  • Для встановлення всередині корпусів із сертифікатом Ex d
    • З кабелем 3 x 0,5 мм², 1 м
    • Номер товару: 500026

Обсяг поставки:

  • Перемикач із двома гайками M12 PA
  • (Кабель іншої довжини доступний за запитом)

Особливості дизайну

  • Точне регулювання положення завдяки різьбі M12x1
  • Привід можна встановити безпосередньо або окремо, можна повністю приховати
  • Елемент із корозійностійкої нержавіючої сталі
  • Привід є немагнітним (не впливає на індуктивні датчики)
  • Стійкий до галогенів кабель, сумісний із DIN VDE 0293-308
  • Код кольору дроту: H05V-K 3 x 0,5 мм²
  • Дроти з наконечниками
  • Позолочені контакти – придатні для роботи з низькою напругою
  • Підходить для встановлення в стандартні отвори датчика M12
