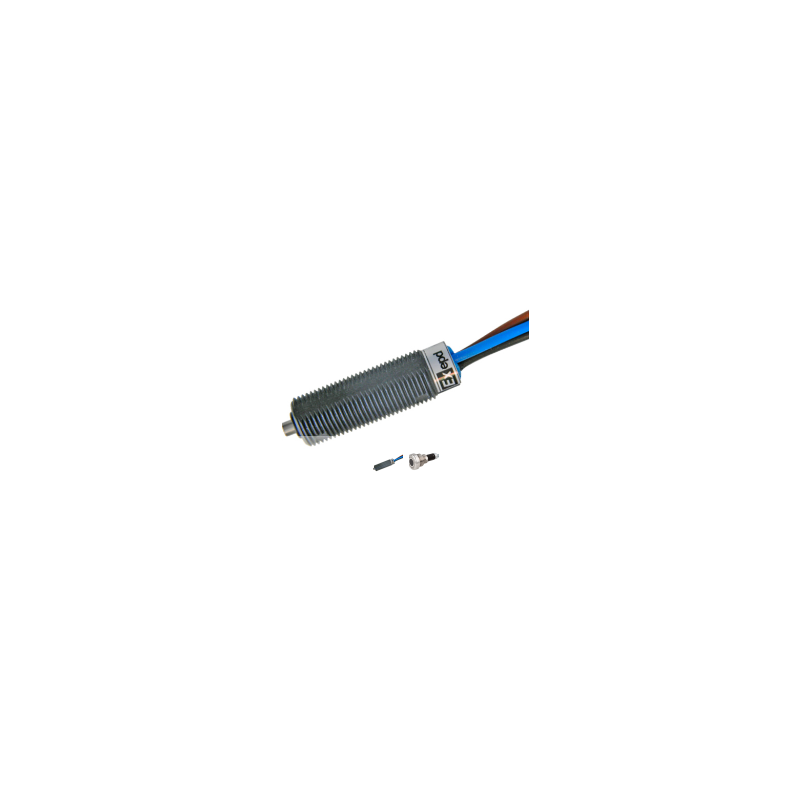

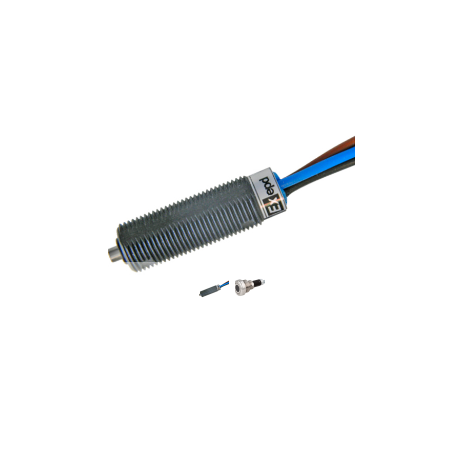

Mikrowyłącznik Ex d M12 Typ AS1
Mikrowyłącznik Ex d M12 Typ AS1

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EXEPD

Mikrojungiklis Ex d M12 tipas AS1

  • AS1
  • maitinimo šaltinis

Techninės specifikacijos

200 000 operacijų
Korpuso medžiaga: Stiklo pluoštu sustiprintas poliamidas
Apsaugos nuo sprogimo tipas: II 2G Ex d IIC T6 Gb
ES tipo sertifikatas: BVS 16 ATEX E 086 X
Aplinkos temperatūros diapazonas (Tamb.):
Iki 4 A: –20 °C ... +60 °C
Iki 1 A: –20 °C ... +40 °C
Perjungti kontaktą: 1 perjungimo kontaktas (CO / perjungimas)
Mechaninis patvarumas:
Versija: M12x1 cilindrinis korpusas
Ilgis: 38 mm (be pavaros)
Su kabeliu: 3 x 0,5 mm²
Apsaugos lygis: IP 54

Kontaktų elementas

250 V kintamoji srovė 4 A / AC-14
Perjungimo įtampa (AC):
Perjungimo srovė (AC):
  5 A / AC-12

  1 A / AC-13/15
Perjungimo įtampa (DC): 24 V DC
Perjungimo srovė (DC):
    2 A / DC-12
    4 A / DC-14
    0,6 A / DC-13

Veikimo parametrai

Perjungti stiprumą: 1,7 N
Elektrinis patvarumas: 200 000 ciklų
Kontaktinė medžiaga: Auksuotas sidabras
Perjungimo dažnis: maks. 5 Hz
Atsparumas vibracijai (50 Hz): pagal EN 60068-2-6

Laidų spalvos / kontaktų priskyrimas

  • 1 (ruda) → COM (bendras)
  • 2 (juoda) → NC (paprastai uždaryta)
  • 4 (pilka) → NE (įprastai atidaryta)

Taip pat pasiekiama „Non-Ex“ versija.

Produkto aprašymas

M12 cilindriniai mikrojungikliai potencialiai sprogioje aplinkoje naudojami kaip padėties jungikliai arba kaip papildomas saugos elementas. Dėl kompaktiško korpuso ir ilgaamžiškumo M12 tipas idealiai tinka daugeliui pramonės sričių.

Korpusas su M12x1 sriegiu leidžia tiksliai nustatyti padėtį, o jungiklį galima montuoti tiesiai į standartines M12 indukcinio jutiklio angas.

Standartinės versijos

  • Tiesioginiam tvirtinimui ant mašinų
    • Su 3 x 0,5 mm² kabeliu, 3 m
    • Prekės Nr.: 500027
  • Skirta montuoti Ex d sertifikuotų korpusų viduje
    • Su 3 x 0,5 mm² kabeliu, 1 m
    • Prekės Nr.: 500026

Pristatymo apimtis:

  • Perjungiklis su dviem M12 PA veržlėmis
  • (Kiti kabelių ilgiai galimi paprašius)

Dizaino funkcijos

  • Tikslus padėties reguliavimas dėl M12x1 sriegio
  • Pavara gali būti montuojama tiesiogiai arba atskirai, gali būti visiškai paslėpta
  • Elementas pagamintas iš korozijai atsparaus nerūdijančio plieno
  • Pavara yra nemagnetinė (neveikia indukcinių jutiklių)
  • Halogenams atsparus kabelis, atitinkantis DIN VDE 0293-308
  • Laido spalvos kodas: H05V-K 3 x 0,5 mm²
  • Laidai su antgaliais
  • Auksuoti kontaktai – tinka žemos įtampos darbui
  • Tinka montuoti į standartines M12 jutiklių angas
