Mikrowyłącznik Ex d M12 Typ AS1
Mikrowyłącznik Ex d M12 Typ AS1

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EXEPD

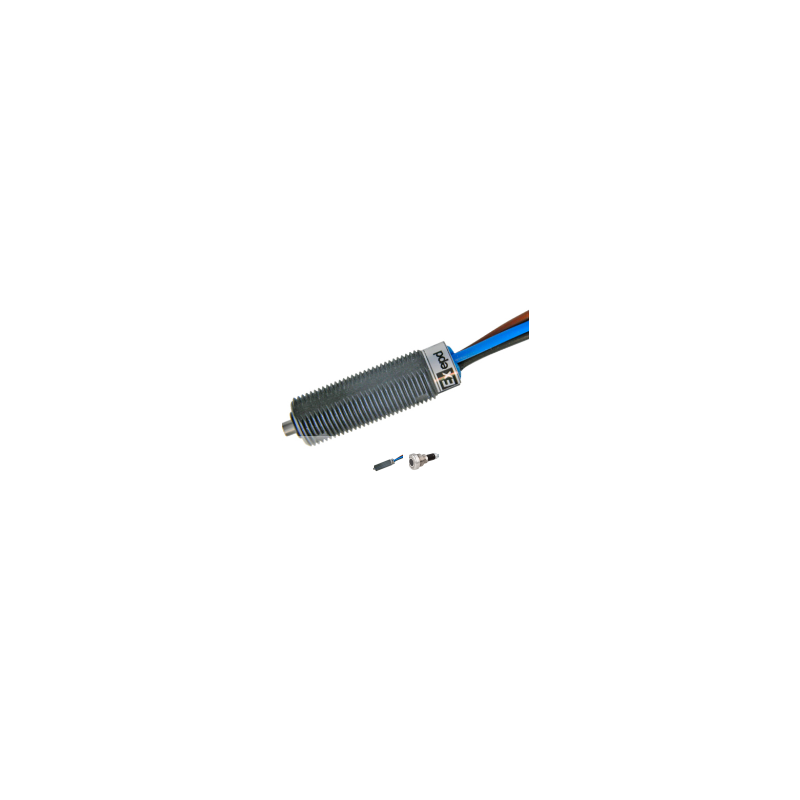

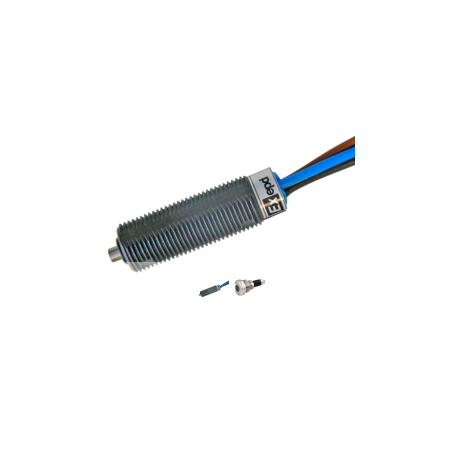

Микропереключатель Ex d M12 Тип AS1

  • AS1
  • источник питания
  • ATEX

Технические характеристики

200 000 срабатываний
Материал корпуса: Полиамид, армированный стекловолокном
Тип взрывозащиты: II 2G Ex d IIC T6 Gb
Сертификат типа ЕС: BVS 16 ATEX E 086 X
Диапазон температуры окружающей среды (Tокр.):
До 4 А: –20°C ... +60°C
До 1 А: –20°C ... +40°C
Переключающий контакт: 1 перекидной контакт (перекидной)
Механическая износостойкость:
Версия: Цилиндрический корпус M12x1
Длина: 38 мм (без привода)
С кабелем: 3 x 0,5 мм²
Уровень защиты: IP 54

Контактный элемент

250 В переменного тока 4 А / AC-14
Коммутируемое напряжение (переменный ток):
Ток переключения (переменный ток):
  5 А / AC-12

  1 A / AC-13/15
Коммутируемое напряжение (постоянный ток): 24 В постоянного тока
Коммутируемый ток (постоянный ток):
    2 А / DC-12
    4 А / DC-14
    0,6 А / DC-13

Эксплуатационные параметры

Прочность переключения: 1,7 Н
Электрическая прочность: 200 000 циклов
Материал контактов: Позолоченное серебро
Частота переключения: макс. 5 Гц
Вибростойкость (50 Гц): в соответствии с EN 60068-2-6

Цвета проводов / Назначение контактов

  • 1 (коричневый) → COM (общий)
  • 2 (черный) → NC (нормально закрытый)
  • 4 (серый) → NO (нормально открытый)

Также доступна версия «Non-Ex».

Описание продукта

Цилиндрический разъем M12 Микропереключатели используются в потенциально взрывоопасных средах в качестве позиционных переключателей или в качестве дополнительного элемента безопасности. Благодаря компактному корпусу и прочности тип M12 идеально подходит для многих промышленных применений.

Корпус с резьбой M12x1 обеспечивает точное позиционирование, а переключатель можно установить непосредственно в стандартные отверстия для индуктивных датчиков M12.

Стандартные версии

  • Для непосредственного монтажа на машины
    • С кабелем 3 x 0,5 мм², 3 м
    • Артикул: 500027
  • Для монтажа внутри корпусов с сертификацией Ex d
    • С кабелем 3 x 0,5 мм², 1 м
    • Артикул: 500026

Область применения Комплект поставки:

  • Переключатель с двумя гайками M12 PA
  • (Другие длины кабеля доступны по запросу)

Особенности конструкции

  • Точная регулировка положения благодаря резьбе M12x1
  • Привод может быть установлен непосредственно или отдельно, может быть полностью скрыт.
  • Элемент изготовлен из коррозионно-стойкой нержавеющей стали.
  • Привод немагнитный (не влияет на работу индуктивных датчиков).
  • Кабель, устойчивый к галогенам, соответствует DIN VDE 0293-308.
  • Цветовая маркировка проводов: H05V-K 3 x 0,5 мм².
  • Провода с наконечниками.
  • Позолоченные контакты – подходят для низковольтных сетей. Эксплуатация
  • Подходит для установки в стандартные отверстия для датчиков M12
