Mikrowyłącznik Ex d M12 Typ AS1
Mikrowyłącznik Ex d M12 Typ AS1

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EXEPD

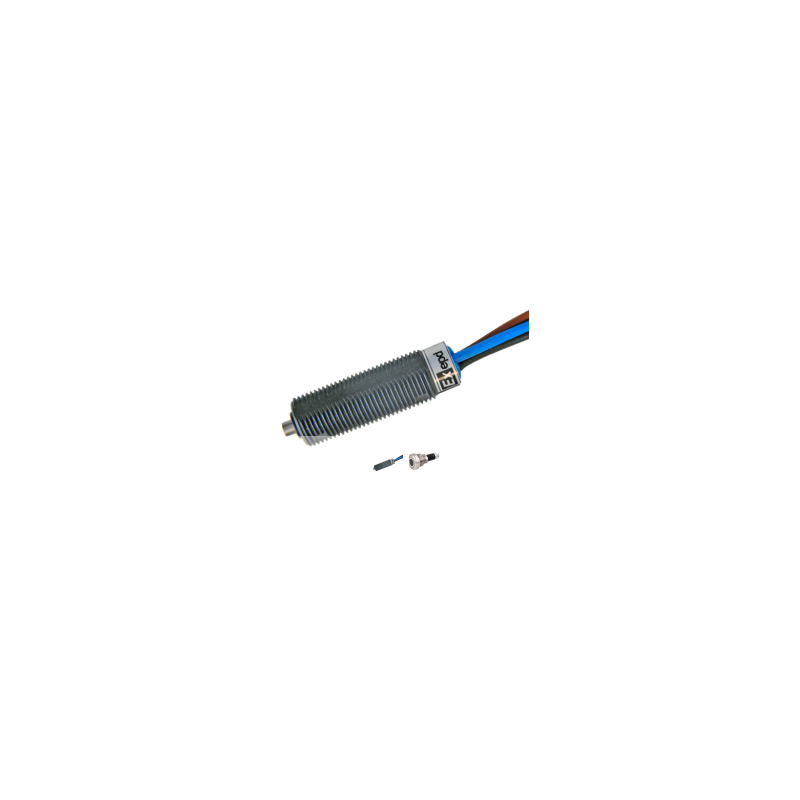

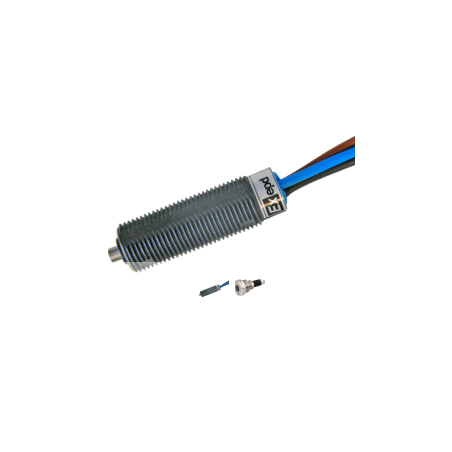

Microinterruptor Ex d M12 Tipo AS1

  • AS1
  • fuente de alimentación
Especificaciones técnicas 200 000 operaciones
Material de la carcasa: Poliamida reforzada con fibra de vidrio
Tipo de protección contra explosiones: II 2G Ex d IIC T6 Gb
Hasta 1 A: –20 °C ... +40 °C
Contacto de conmutación: 1 contacto de conmutación (conmutador)
Durabilidad mecánica:
Versión: Carcasa cilíndrica M12x1
Longitud: 38 mm (sin actuador)
Con cable: 3 x 0,5 mm²
IP 54

Elemento de contacto

4 A / CA-14
Tensión de conmutación (CA): 250 V CA
Corriente de conmutación (CA):
5 A / CA-12
1 A / AC-13/15
Tensión de conmutación (CC): 24 V CC
Corriente de conmutación (CC):
    2 A / DC-12
   4 A / DC-14
   0.6 A / DC-13

Parámetros de funcionamiento

Resistencia al cambio: 1,7 N
Durabilidad eléctrica: 200.000 ciclos
Material de los contactos: Plata bañada en oro
Frecuencia de conmutación: máx. 5 Hz
Resistencia a vibraciones (50 Hz): según EN 60068-2-6

Colores de los cables / asignación de contactos

  • 1 (marrón) → COM (común)
  • 2 (negro) → NC (normalmente cerrado)
  • 4 (gris) → NO (normalmente abierto)

Versión "Non-Ex" también disponible.

Descripción del producto

M12 cilíndrico Los microinterruptores se utilizan en atmósferas potencialmente explosivas como interruptores de posición o como elemento de seguridad adicional. Gracias a su carcasa compacta y su durabilidad, el tipo M12 es ideal para diversas aplicaciones industriales.

La carcasa con rosca M12x1 permite un posicionamiento preciso y el interruptor se puede montar directamente en orificios estándar para sensores inductivos M12.

Versiones estándar

  • Para montaje directo en máquinas
    • Con cable de 3 x 0,5 mm², 3 m
    • N.º de artículo: 500027
  • Para montaje dentro de cajas con certificación Ex d
    • Con cable de 3 x 0,5 mm², 1 m
    • N.º de artículo: 500026

Alcance de Suministro:

  • Interruptor con dos tuercas M12 PA
  • (Otras longitudes de cable disponibles bajo pedido)

Características de diseño

  • Ajuste preciso de la posición gracias a la rosca M12x1
  • El actuador se puede montar directamente o por separado, completamente oculto
  • Elemento de acero inoxidable resistente a la corrosión
  • El actuador no es magnético (no afecta a los sensores inductivos)
  • Cable resistente a halógenos, conforme a DIN VDE 0293-308
  • Código de color del cable: H05V-K 3 x 0,5 mm²
  • Cables con casquillos
  • Contactos chapados en oro, aptos para baja tensión
  • Apto para montaje En orificios estándar para sensores M12
