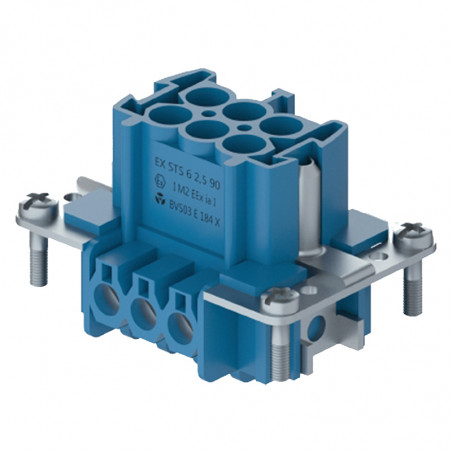

Vložky pro průmyslové konektory Revos Ex
Vložky pro průmyslové konektory Revos Ex

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Vložky pro průmyslové konektory Revos Ex

90V patrony

Použití:
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Vložky pro průmyslové EX konektory, ZÓNA 1.21, 6pólové + PE pouzdro velikost 6, schválení: BVS
6pólové + PE pouzdro velikost 6, schválení: BVS		 Vložky pro průmyslové EX konektory, ZÓNA 1.21 10pólové + PE velikost pouzdra 10 schválení: BVS
10pólové + PE
velikost pouzdra 10
schválení: BVS
Popis Typ Číslo dílu Balení Typ Číslo dílu Balení
náboje revos Ex
zástrčka

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
zásuvka

EX BUS 6 2.5 09IA

72.300.0653.9

 10

EX BUS 10 2,5 091A

72.300.1053.9

 10
zástrčka, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10

EX STS 10 2.5 091A AU

72.311.1053.9

 10
zásuvka, Au

EX BUS 6 2.5 09IA AU

72.301.0653.9

 10

EX BUS 10 2,5 091A AU

72.301.1053.9

 10
Technické specifikace
Jmenovité napětí 90 V 90 V
Jmenovité napětí dle UL/CSA - -
průrazné napětí - -
jmenovitý proud 16A 16A
stupeň ochrany proti nečistotám 3 3
průřez vodiče
EN 60999 0,5 - 2,5 mm2 0,5-2,5 mm2
UL - -
CSA - -
kontakty
materiál slitina mědi slitina mědi
plocha Sn, Au Sn, Au
izolační délka 7 mm 7 mm
odpor kontaktů < 1,5 mΩ < 1,5 mΩ
počet cyklů slučování Sn 200 / Au 500 Sn 200/Au 500
šrouby
hlava šroubu / utahovací moment
pro montáž zásuvky nebo zástrčky Hl/0,5-0,7Nm Hl/0,5-0,7Nm
pro vodiče Hl/0,5-0,7Nm Hl/0,5-0,7Nm
k PE kabelu H2/1,2-1,6Nm H2/l,2-l,6Nm
teplotní rozsah -40-+120°C -40-+120°C

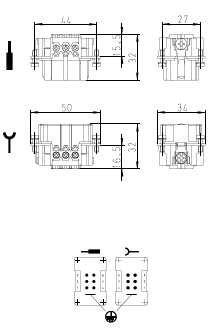

Rozměry Vložky pro průmyslové konektory EX, rozměry ZÓNA 1.21 Vložky pro průmyslové konektory EX, rozměry ZÓNA 1.21

90V patrony


Vložky pro průmyslové EX konektory, ZÓNA 1.21 16pólové
16pólové + PE
velikost pouzdra 16
schválení: BVS		 Vložky pro průmyslové konektory EX, ZÓNA 1.21 24 pólů
W1-24-pólový + PE
Velikost pouzdra 24
Schválení: BVS
Popis Typ Katalogové číslo Balení Typ Katalogové číslo Balení
náboje revos Ex
zástrčka

EXSTS 16 2,5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
zásuvka

EX BUS 16 2,5 091A

72.300.1653.9

 10

EX BUS 16 2,5 091A

72.300.1653.9

 10
zástrčka, Au

EXSTS 16 2,5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
zásuvka, Au

EX BUS 16 2,5 091A AU

72.301.1653.9

 10

EX BUS 16 2,5 091A AU

72.301.1653.9

 10
Technické specifikace
Jmenovité napětí 90 V 90 V
Jmenovité napětí dle UL/CSA - -
průrazné napětí - -
jmenovitý proud 16A 16A
stupeň ochrany proti nečistotám 3 3
průřez vodiče
EN 60999 0,5–2,5 mm2 0,5–2,5 mm2
UL - -
CSA - -
kontakty
materiál slitina mědi slitina mědi
plocha Sn, Au Sn, Au
izolační délka 7 mm 7 mm
přechodový odpor < 1,5 mΩ < 1,5 mΩ
počet cyklů sloučení Sn 200/Au 500 Sn 200/Au 500
Šrouby hlava šroubu / utahovací moment
Pro montáž zásuvky nebo zástrčky H1/0,5-0,7Nm H1/0,5-0,7Nm
pro vodiče H1/0,5-0,7Nm H1/0,5-0,7Nm
k PE kabelu H2/1,2-1,6 Nm H2/1,2-1,6 Nm
teplotní rozsah -40-+120 °C -40-+120 °C
Rozměry Vložky pro průmyslové EX konektory, rozměry ZÓNA 1.21
 Vložky pro průmyslové EX konektory, rozměry ZÓNA 1.21


90V vložky

48-pol + PE
velikost pouzdra 48
certifikace: BVS
Popis Typ Katalogové číslo Balení
Vložky Revos Ex
zástrčka s ochranou vodičů, popis svorek 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
zástrčka s ochranou vodičů, popis svorek 25-48
zásuvka s ochranou vodičů, popis svorek 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
zásuvka s ochranou kabelu, popis svorek 25-48<
Technické údaje
jmenovité napětí
 90 V
Jmenovité napětí UL/CSA
 -
Průrazné napětí
 -
Jmenovitý proud
 16A
stupeň ochrany proti nečistotám
 3
průřez vodiče
EN 60999
 0,5 - 2,5 mm2
UL
 -
CSA
 -
kontakty
materiál
 slitina mědi
povrch
 Sn, Au
izolační délka
 7 mm
přechodový odpor
 < 1,5 mΩ
počet cyklů sloučení
 Sn 200/Au 500
Šrouby, hlava šroubu / utahovací moment
Pro montáž zásuvky nebo zástrčky
 H 1/0,5-0,7 Nm
k vodičům
 H 1/0,5-0,7 Nm
k PE kabelu
 1-12/1,2-1,6 Nm
teplotní rozsah
 -40-+120oC
Rozměry Vložky pro průmyslové EX konektory, rozměry ZÓNA 1.21
Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet
pošlete dotaz

Přidat do seznamu přání

musíš být přihlášen

90V patrony

Použití:
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Vložky pro průmyslové EX konektory, ZÓNA 1.21, 6pólové + PE pouzdro velikost 6, schválení: BVS
6pólové + PE pouzdro velikost 6, schválení: BVS		 Vložky pro průmyslové EX konektory, ZÓNA 1.21 10pólové + PE velikost pouzdra 10 schválení: BVS
10pólové + PE
velikost pouzdra 10
schválení: BVS
Popis Typ Číslo dílu Balení Typ Číslo dílu Balení
náboje revos Ex
zástrčka

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
zásuvka

EX BUS 6 2.5 09IA

72.300.0653.9

 10

EX BUS 10 2,5 091A

72.300.1053.9

 10
zástrčka, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10

EX STS 10 2.5 091A AU

72.311.1053.9

 10
zásuvka, Au

EX BUS 6 2.5 09IA AU

72.301.0653.9

 10

EX BUS 10 2,5 091A AU

72.301.1053.9

 10
Technické specifikace
Jmenovité napětí 90 V 90 V
Jmenovité napětí dle UL/CSA - -
průrazné napětí - -
jmenovitý proud 16A 16A
stupeň ochrany proti nečistotám 3 3
průřez vodiče
EN 60999 0,5 - 2,5 mm2 0,5-2,5 mm2
UL - -
CSA - -
kontakty
materiál slitina mědi slitina mědi
plocha Sn, Au Sn, Au
izolační délka 7 mm 7 mm
odpor kontaktů < 1,5 mΩ < 1,5 mΩ
počet cyklů slučování Sn 200 / Au 500 Sn 200/Au 500
šrouby
hlava šroubu / utahovací moment
pro montáž zásuvky nebo zástrčky Hl/0,5-0,7Nm Hl/0,5-0,7Nm
pro vodiče Hl/0,5-0,7Nm Hl/0,5-0,7Nm
k PE kabelu H2/1,2-1,6Nm H2/l,2-l,6Nm
teplotní rozsah -40-+120°C -40-+120°C
Rozměry Vložky pro průmyslové konektory EX, rozměry ZÓNA 1.21 Vložky pro průmyslové konektory EX, rozměry ZÓNA 1.21

90V patrony


Vložky pro průmyslové EX konektory, ZÓNA 1.21 16pólové
16pólové + PE
velikost pouzdra 16
schválení: BVS		 Vložky pro průmyslové konektory EX, ZÓNA 1.21 24 pólů
W1-24-pólový + PE
Velikost pouzdra 24
Schválení: BVS
Popis Typ Katalogové číslo Balení Typ Katalogové číslo Balení
náboje revos Ex
zástrčka

EXSTS 16 2,5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
zásuvka

EX BUS 16 2,5 091A

72.300.1653.9

 10

EX BUS 16 2,5 091A

72.300.1653.9

 10
zástrčka, Au

EXSTS 16 2,5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
zásuvka, Au

EX BUS 16 2,5 091A AU

72.301.1653.9

 10

EX BUS 16 2,5 091A AU

72.301.1653.9

 10
Technické specifikace
Jmenovité napětí 90 V 90 V
Jmenovité napětí dle UL/CSA - -
průrazné napětí - -
jmenovitý proud 16A 16A
stupeň ochrany proti nečistotám 3 3
průřez vodiče
EN 60999 0,5–2,5 mm2 0,5–2,5 mm2
UL - -
CSA - -
kontakty
materiál slitina mědi slitina mědi
plocha Sn, Au Sn, Au
izolační délka 7 mm 7 mm
přechodový odpor < 1,5 mΩ < 1,5 mΩ
počet cyklů sloučení Sn 200/Au 500 Sn 200/Au 500
Šrouby hlava šroubu / utahovací moment
Pro montáž zásuvky nebo zástrčky H1/0,5-0,7Nm H1/0,5-0,7Nm
pro vodiče H1/0,5-0,7Nm H1/0,5-0,7Nm
k PE kabelu H2/1,2-1,6 Nm H2/1,2-1,6 Nm
teplotní rozsah -40-+120 °C -40-+120 °C
Rozměry Vložky pro průmyslové EX konektory, rozměry ZÓNA 1.21
 Vložky pro průmyslové EX konektory, rozměry ZÓNA 1.21


90V vložky

48-pol + PE
velikost pouzdra 48
certifikace: BVS
Popis Typ Katalogové číslo Balení
Vložky Revos Ex
zástrčka s ochranou vodičů, popis svorek 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
zástrčka s ochranou vodičů, popis svorek 25-48
zásuvka s ochranou vodičů, popis svorek 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
zásuvka s ochranou kabelu, popis svorek 25-48<
Technické údaje
jmenovité napětí
 90 V
Jmenovité napětí UL/CSA
 -
Průrazné napětí
 -
Jmenovitý proud
 16A
stupeň ochrany proti nečistotám
 3
průřez vodiče
EN 60999
 0,5 - 2,5 mm2
UL
 -
CSA
 -
kontakty
materiál
 slitina mědi
povrch
 Sn, Au
izolační délka
 7 mm
přechodový odpor
 < 1,5 mΩ
počet cyklů sloučení
 Sn 200/Au 500
Šrouby, hlava šroubu / utahovací moment
Pro montáž zásuvky nebo zástrčky
 H 1/0,5-0,7 Nm
k vodičům
 H 1/0,5-0,7 Nm
k PE kabelu
 1-12/1,2-1,6 Nm
teplotní rozsah
 -40-+120oC
Rozměry Vložky pro průmyslové EX konektory, rozměry ZÓNA 1.21
