Cartuse pentru conectori industriali EX
Cartuse pentru conectori industriali EX

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

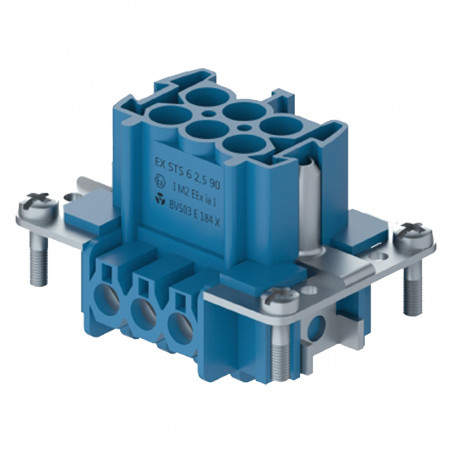

Cartuse pentru conectori industriali EX

Cartușe de 90 V

Aplicație:
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Inserții pentru conectori industriali EX, ZONA 1.21, carcasă cu 6 poli + PE mărimea 6, aprobare: BVS
Carcasă cu 6 poli + PE mărimea 6, aprobare: BVS		 Inserții pentru conectori industriali EX, ZONA 1.21 10-poli + PE dimensiunea carcasei 10 aprobare: BVS
10-poli + PE
carcasei dimensiunea 10
aprobare: BVS
Descriere Tip Număr piesă Pachet Tip Număr piesă Pachet
cartușe revos Ex
ștecher

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
priză

EX BUS 6 2.5 09IA

72.300.0653.9

 10 colspan="2">

EX BUS 10 2.5 091A

72.300.1053.9

 10
colspan="3" height="17">ștecher, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10 colspan="2">

EX STS 10 2.5 091A AU

72.311.1053.9

 10
colspan="3" height="17">priză, Au

EX BUS 6 2.5 09IA AU

72.301.0653.9

 10 colspan="2">

EX BUS 10 2.5 091A AU

72.301.1053.9

 10
Specificații tehnice
Tensiune nominală 90 V 90 V
Tensiune nominală conform UL/CSA - -
tensiune de străpungere - -
curent nominal 16A 16A
grad de protecție împotriva murdăriei 3 3
Secțiune transversală a firului
EN 60999 0,5 - 2,5 mm2 0,5-2,5 mm2
UL - -
CSA - -
contacte
material aliaj de cupru aliaj de cupru
suprafață Sn, Au Sn, Au
lungime de izolație lungime de izolație 7 mm 7 mm
rezistență de contact < 1,5 mΩ < 1,5 mΩ
număr de cicluri de îmbinare Sn 200 / Au 500 Sn 200/Au 500
șuruburi
cap șurub / cuplu
pentru montarea unei prize sau a unui ștecher Hl/0.5-0.7Nm Hl/0.5-0.7Nm
pentru fire pentru fire Hl/0.5-0.7Nm Hl/0.5-0.7Nm
la cablul PE H2/1.2-1.6Nm H2/l,2-l,6Nm
Interval de temperatură -40-+120°C -40-+120°C
Dimensiuni Inserții pentru conectori industriali EX, dimensiuni ZONA 1.21 Inserții pentru conectori industriali EX, ZONA 1.21 dimensiuni

Cartușe de 90 V


Inserții pentru conectori industriali EX, ZONA 1.21 16 poli
16 poli + PE
dimensiunea carcasei 16
aprobare: BVS		 Inserții pentru conectori industriali EX, ZONA 1.21 24 poli
W1-24-poli + PE
Dimensiunea carcasei 24
Observări: BVS
Descriere Tip Număr de catalog Pachet Tip Număr de catalog Pachet
cartușe revos Ex
ștecher

EXSTS 16 2.5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
priză

EX BUS 16 2.5 091A

72.300.1653.9

 10

EX BUS 16 2.5 091A

72.300.1653.9

 10
ștecher, Au

EXSTS 16 2.5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
priză, Au

EX BUS 16 2.5 091A AU

72.301.1653.9

 10 colspan="2">

EX BUS 16 2.5 091A AU

72.301.1653.9

 10
Specificații tehnice
Tensiune nominală 90 V 90 V
Tensiune nominală conform UL/CSA - -
tensiune de străpungere - -
curent nominal 16A 16A
grad de protecție împotriva murdăriei 3 3
secțiune transversală a firului
EN 60999 0,5-2,5 mm2 0,5 - 2,5 mm2
UL - -
CSA - -
contacte
material aliaj de cupru aliaj de cupru
zonă Sn, Au Sn, Au
lungimea de izolație 7 mm 7 mm
rezistența de contact < 1,5 mΩ < 1.5mΩ
număr de cicluri de îmbinare Sn 200/Au 500 Sn 200/Au 500
Șuruburi cap șurub / cuplu
Pentru montarea prizei sau a ștecherului H1/0.5-0.7Nm H1/0.5-0.7Nm
pentru fire H1/0.5-0.7Nm H1/0.5-0.7Nm
la cablu PE H2/1.2-1.6Nm H2/1.2-1.6Nm
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni Inserții pentru conectori industriali EX, dimensiuni ZONA 1.21
 Inserții pentru conectori industriali EX, dimensiuni ZONA 1.21


Inserții de 90 V

48-poli + PE
Dimensiunea carcasei 48
Observări: BVS
Descriere Tip Număr de catalog Pachet
Inserții Revos Ex
ștecher cu protecție pentru fir, descriere terminal 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
ștecher cu protecție pentru fir, descriere bornă 25-48
priză cu protecție pentru fir, descriere bornă 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
Priză cu protecție pentru cablu, descrierea bornelor 25-48<
Date tehnice
tensiune nominală
 90 V
Tensiune nominală UL/CSA
 -
Tensiunea de străpungere
 -
Curent nominal
 16A
grad de protecție împotriva murdăriei
 3
secțiune transversală a firului
EN 60999
 0,5 - 2,5 mm2
UL
 -
CSA
 -
contacte
material
 aliaj de cupru
suprafață
 Sn, Au
lungime de izolație
 7 mm
rezistență de contact
 < 1,5 mΩ
număr de cicluri de îmbinare
 Sn 200/Au 500
Șuruburi, cap de șurub / cuplu
Pentru montarea unei prize sau a unui ștecher
 H 1/0,5-0,7 Nm
pe fire
 H 1/0,5-0,7 Nm
la cablul PE
 1-12/1,2-1,6 Nm
interval de temperatură
 -40-+120oC
Dimensiuni Inserții pentru conectori industriali EX, dimensiuni ZONA 1.21
mai puțin
Citeste mai mult
