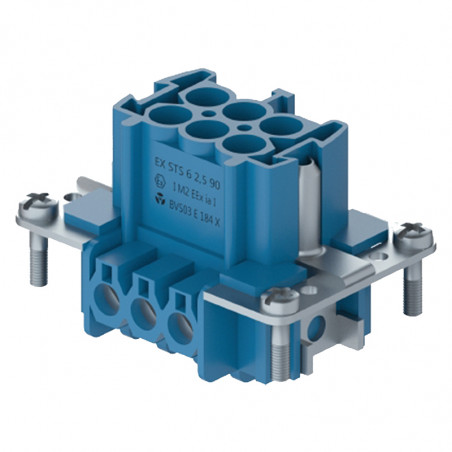

Revos EX sorozatú ipari csatlakozó betétek
Revos EX sorozatú ipari csatlakozó betétek

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Revos EX sorozatú ipari csatlakozó betétek

90 V-os patronok

Alkalmazás:
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Betétek ipari EX csatlakozókhoz, ZÓNA 1.21, 6 pólusú + PE ház 6-os méret, jóváhagyás: BVS
6 pólusú + PE ház 6-os méret, jóváhagyás: BVS		 Betétek ipari EX csatlakozókhoz, ZÓNA 1.21 10 pólusú + PE házméret 10 jóváhagyás: BVS
10 pólusú + PE
házméret 10
jóváhagyás: BVS
Leírás Típus Cikkszám Csomagolás Típus Cikkszám Csomag
revos Ex patronok
csatlakozó

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
aljzat

EX BUS 6 2.5 09IA

72.300.0653.9

 10

EX BUSZ 10 2.5 091A

72.300.1053.9

 10
dugó, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10 colspan="2">

EX STS 10 2.5 091A AU

72.311.1053.9

 10
aljzat, Au

EX BUS 6 2.5 09IA AU

72.301.0653.9

 10 colspan="2">

EX BUSZ 10 2.5 091A AU

72.301.1053.9

 10
Műszaki adatok
Névleges feszültség 90 V 90 V
Névleges feszültség az UL/CSA szerint - -
átütési feszültség - -
névleges áram névleges áram 16A 16A
szennyeződés elleni védelem mértéke szennyeződés elleni védelem mértéke 3 3
vezeték keresztmetszete
EN 60999 0,5 - 2,5 mm2 0,5-2,5 mm2
UL - -
CSA - -
érintkezők
anyag rézötvözet rézötvözet
terület Sn, Au Sn, Au
szigetelési hossz szigetelési hossz 7 mm 7 mm
érintkezési ellenállás <1,5 mΩ <1,5 mΩ
egyesítési ciklusok száma egyesítési ciklusok száma Sn 200 / Au 500 Sn 200/Au 500
csavarok
csavarfej / nyomaték
aljzat vagy dugó rögzítésére aljzat vagy dugó rögzítésére Hl/0,5-0,7Nm Hl/0,5-0,7Nm
vezetékekhez Hl/0,5-0,7 Nm Hl/0,5-0,7 Nm
PE kábelhez PE kábelhez H2/1,2-1,6 Nm H2/l,2-l,6 Nm
hőmérséklet-tartomány -40-+120°C -40-+120°C
Méretek Betétek EX ipari csatlakozókhoz, ZÓNA 1.21 méretek Betétek EX ipari csatlakozókhoz, ZÓNA 1.21 méretek

90 V-os patronok


Betétek ipari EX csatlakozókhoz, ZÓNA 1.21 16 pólusú
16 pólusú + PE
házméret 16
jóváhagyás: BVS		 Betétek EX ipari csatlakozókhoz, ZÓNA 1.21 24 pólusú
W1-24 pólusú + PE
Házméret 24
Jóváhagyások: BVS
Leírás Típus Katalógusszám Csomagolás Típus Katalógusszám Csomag
revos Ex patronok
csatlakozó

EXSTS 16 2.5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
aljzat

EX BUSZ 16 2.5 091A

72.300.1653.9

 10

KIVÁLÓ BUSZ 16 2.5 091A

72.300.1653.9

 10
dugó, Au

EXSTS 16 2.5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
aljzat, Au

EX BUS 16 2.5 091A AU

72.301.1653.9

 10

EX BUSZ 16 2.5 091A AU

72.301.1653.9

 10
Műszaki adatok
Névleges feszültség 90 V 90 V
Névleges feszültség az UL/CSA szerint - -
átütési feszültség - -
névleges áram 16A 16A
szennyeződés elleni védelem mértéke 3 3
vezeték keresztmetszete
EN 60999 0,5-2,5 mm2 0,5 - 2,5 mm2
UL - -
CSA - -
érintkezők
anyag rézötvözet rézötvözet
terület Sn, Au Sn, Au
szigetelési hossz 7 mm 7 mm
érintkezési ellenállás <1,5 mΩ
összevonási ciklusok száma Sn 200/Au 500 Sn 200/Au 500
Csavarok csavarfej / nyomaték
Aljzat vagy dugó felszereléséhez H1/0,5-0,7Nm H1/0,5-0,7Nm
vezetékekhez H1/0,5-0,7Nm H1/0,5-0,7Nm
PE kábelhez H2/1,2-1,6Nm H2/1,2-1,6 Nm
hőmérséklet-tartomány -40-+120°C -40-+120°C
Méretek Betétek ipari EX csatlakozókhoz, ZÓNA 1.21 méretek
 Betétek ipari EX csatlakozókhoz, ZÓNA 1.21 méretek


90 V-os betétek

48 pólusú + PE
házméret 48
jóváhagyások: BVS
Leírás Típus Katalógusszám Csomagolás
Revos Ex betétek
dugó vezetékvédelemmel, csatlakozóleírás 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
dugó vezetékvédelemmel, csatlakozó leírása 25-48
aljzat vezetékvédelemmel, csatlakozó leírása 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
kábelvédelemmel ellátott aljzat, 25-48-as csatlakozók leírása<
Műszaki adatok
névleges feszültség
 90 V
UL/CSA névleges feszültség
 -
Áttörési feszültség
 -
Névleges áram
 16A
szennyeződés elleni védelem mértéke
 3
vezeték keresztmetszete
EN 60999
 0,5 - 2,5 mm2
UL
 -
CSA
 -
érintkezők
anyag
 rézötvözet
felület
 Sn, Au
szigetelési hossz
 7 mm
érintkezési ellenállás
 < 1,5 mΩ
összevonási ciklusok száma
 Sn 200/Au 500
Csavarok, csavarfej / nyomaték
Aljzat vagy dugó felszereléséhez
 H 1/0,5-0,7 Nm
vezetékekhez
 H 1/0,5-0,7 Nm
PE kábelhez
 1-12/1,2-1,6 Nm
hőmérséklet-tartomány
 -40-+120oC
Méretek Betétek ipari EX csatlakozókhoz, ZÓNA 1.21 méretek
