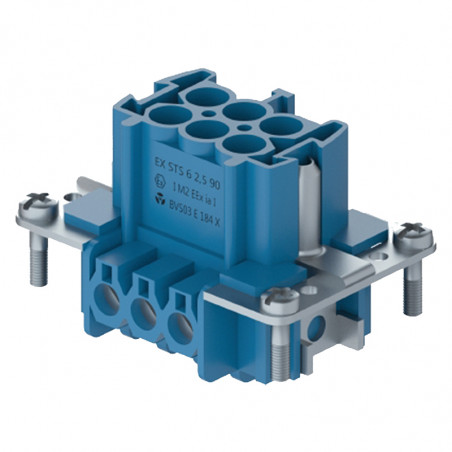

Inserts pour les connecteurs industriels REVOS EX Series

Cartouches 90 V

Application :
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Inserts pour connecteurs industriels EX, ZONE 1.21, 6 pôles + boîtier PE taille 6, homologation : BVS
6 pôles + boîtier PE taille 6, homologation : BVS		 Inserts pour connecteurs industriels EX, ZONE 1.21 10 pôles + PE taille du boîtier 10 homologation : BVS
10 pôles + PE
taille du boîtier 10
homologation : BVS
Description Type Référence Emballage Type Référence Emballage
Cartouches Revos Ex
prise

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
prise

EX BUS 6 2.5 09IA

72.300.0653.9

 10

EX BUS 10 2.5 091A

72.300.1053.9

 10
prise, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10

EX STS 10 2.5 091A AU

72.311.1053.9

 10
prise, Au

EX BUS 6 2.5 09IA AU

72.301.0653.9

 10

EX BUS 10 2.5 091A AU

72.301.1053.9

 10
Spécifications techniques
Tension nominale 90 V 90 V
Tension nominale selon UL/CSA - -
tension de claquage - -
courant nominal 16 A 16 A
Degré de protection contre la saleté 3 3
Section du fil
EN 60999 0,5 - 2,5 mm² 0,5-2,5 mm2
UL - -
CSA - -
contacts
matière alliage de cuivre alliage de cuivre
surface Étain, Au Étain, Au
Longueur d'isolation 7 mm 7 mm
Résistance de contact <1,5 mΩ <1,5 mΩ
Nombre de cycles de fusion Sn 200 / Au 500 Sn 200/Au 500
vis
tête de boulon / couple
pour le montage d'une prise ou d'une fiche Hl/0,5-0,7 Nm Hl/0,5-0,7 Nm
pour les fils Hl/0,5-0,7 Nm Hl/0,5-0,7 Nm
vers câble PE H2/1,2-1,6 Nm H2/l,2-l,6Nm
Plage de température -40 à +120 °C -40 à +120 °C
Dimensions Inserts pour connecteurs industriels EX, dimensions ZONE 1.21 Inserts pour connecteurs industriels EX, dimensions ZONE 1.21

Cartouches 90 V


Inserts pour connecteurs industriels EX, ZONE 1.21 16 pôles
16 pôles + PE
Taille du boîtier 16
Homologation : BVS		 Inserts pour connecteurs industriels EX, ZONE 1.21 24 pôles
W1-24 pôles + PE
Taille du boîtier : 24
Homologations : BVS
Description Type Référence Emballage Type Numéro de catalogue Emballage
Cartouches Revos Ex
prise

EXSTS 16 2.5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
prise

EX BUS 16 2.5 091A

72.300.1653.9

 10

EX BUS 16 2.5 091A

72.300.1653.9

 10
prise, Au

EXSTS 16 2.5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
prise, Au

EX BUS 16 2.5 091A AU

72.301.1653.9

 10

EX BUS 16 2.5 091A AU

72.301.1653.9

 10
Spécifications techniques
Tension nominale 90 V 90 V
Tension nominale selon UL/CSA - -
tension de claquage - -
courant nominal 16 A 16 A
degré de protection contre la poussière 3 3
section du fil
EN 60999 0,5-2,5 mm² 0,5 - 2,5 mm²
UL - -
CSA - -
contacts
material copper alloy alliage de cuivre
surface Sn, Au Sn, Au
longueur d'isolation 7 mm 7 mm
résistance de contact < 1,5 mΩ < 1,5 mΩ
nombre de cycles de fusion Sn 200/Au 500 Sn 200/Au 500
Tête de vis / Couple de serrage
Pour le montage de la prise ou de la fiche H1/0,5-0,7 Nm H1/0,5-0,7 Nm
Pour les fils H1/0,5-0,7 Nm H1/0,5-0,7 Nm
vers câble PE H2/1,2-1,6 Nm H2/1,2-1,6 Nm
Plage de température -40-+120 °C -40-+120°C
Dimensions Inserts pour connecteurs industriels EX, dimensions ZONE 1.21
 Inserts pour connecteurs industriels EX, dimensions ZONE 1.21


Inserts 90 V

48-pol + PE
Dimensions du boîtier : 48
Homologations : BVS
Description Type Numéro de catalogue Conditionnement
Inserts Revos Ex
Fiche avec protection de fil, description des bornes 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
Fiche avec protection des fils, description des bornes 25-48
Prise avec protection des fils, description des bornes 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
Prise avec protection de câble, description des bornes 25-48<
Données techniques
Tension nominale
 90 V
Tension nominale UL/CSA
 -
Tension de claquage
 -
Courant nominal
 16A
Degré de protection contre la saleté
 3
Section du fil
EN 60999
 0,5 - 2,5 mm2
UL
 -
CSA
 -
contacts
matériau
 alliage de cuivre
surface
 Sn, Au
longueur d'isolation
 7 mm
résistance de contact
 <1,5 mΩ
nombre de cycles de fusion
 Sn 200/Au 500
Vis, tête de vis / couple
Pour le montage d'une prise ou d'une fiche
 H 1/0,5-0,7 Nm
aux fils
 H 1/0,5-0,7 Nm
vers câble PE
 1-12/1,2-1,6 Nm
Plage de température
 -40-+120 °C
Dimensions Inserts pour connecteurs industriels EX, dimensions ZONE 1.21
Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

Cartouches 90 V

Application :
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Inserts pour connecteurs industriels EX, ZONE 1.21, 6 pôles + boîtier PE taille 6, homologation : BVS
6 pôles + boîtier PE taille 6, homologation : BVS		 Inserts pour connecteurs industriels EX, ZONE 1.21 10 pôles + PE taille du boîtier 10 homologation : BVS
10 pôles + PE
taille du boîtier 10
homologation : BVS
Description Type Référence Emballage Type Référence Emballage
Cartouches Revos Ex
prise

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
prise

EX BUS 6 2.5 09IA

72.300.0653.9

 10

EX BUS 10 2.5 091A

72.300.1053.9

 10
prise, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10

EX STS 10 2.5 091A AU

72.311.1053.9

 10
prise, Au

EX BUS 6 2.5 09IA AU

72.301.0653.9

 10

EX BUS 10 2.5 091A AU

72.301.1053.9

 10
Spécifications techniques
Tension nominale 90 V 90 V
Tension nominale selon UL/CSA - -
tension de claquage - -
courant nominal 16 A 16 A
Degré de protection contre la saleté 3 3
Section du fil
EN 60999 0,5 - 2,5 mm² 0,5-2,5 mm2
UL - -
CSA - -
contacts
matière alliage de cuivre alliage de cuivre
surface Étain, Au Étain, Au
Longueur d'isolation 7 mm 7 mm
Résistance de contact <1,5 mΩ <1,5 mΩ
Nombre de cycles de fusion Sn 200 / Au 500 Sn 200/Au 500
vis
tête de boulon / couple
pour le montage d'une prise ou d'une fiche Hl/0,5-0,7 Nm Hl/0,5-0,7 Nm
pour les fils Hl/0,5-0,7 Nm Hl/0,5-0,7 Nm
vers câble PE H2/1,2-1,6 Nm H2/l,2-l,6Nm
Plage de température -40 à +120 °C -40 à +120 °C
Dimensions Inserts pour connecteurs industriels EX, dimensions ZONE 1.21 Inserts pour connecteurs industriels EX, dimensions ZONE 1.21

Cartouches 90 V


Inserts pour connecteurs industriels EX, ZONE 1.21 16 pôles
16 pôles + PE
Taille du boîtier 16
Homologation : BVS		 Inserts pour connecteurs industriels EX, ZONE 1.21 24 pôles
W1-24 pôles + PE
Taille du boîtier : 24
Homologations : BVS
Description Type Référence Emballage Type Numéro de catalogue Emballage
Cartouches Revos Ex
prise

EXSTS 16 2.5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
prise

EX BUS 16 2.5 091A

72.300.1653.9

 10

EX BUS 16 2.5 091A

72.300.1653.9

 10
prise, Au

EXSTS 16 2.5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
prise, Au

EX BUS 16 2.5 091A AU

72.301.1653.9

 10

EX BUS 16 2.5 091A AU

72.301.1653.9

 10
Spécifications techniques
Tension nominale 90 V 90 V
Tension nominale selon UL/CSA - -
tension de claquage - -
courant nominal 16 A 16 A
degré de protection contre la poussière 3 3
section du fil
EN 60999 0,5-2,5 mm² 0,5 - 2,5 mm²
UL - -
CSA - -
contacts
material copper alloy alliage de cuivre
surface Sn, Au Sn, Au
longueur d'isolation 7 mm 7 mm
résistance de contact < 1,5 mΩ < 1,5 mΩ
nombre de cycles de fusion Sn 200/Au 500 Sn 200/Au 500
Tête de vis / Couple de serrage
Pour le montage de la prise ou de la fiche H1/0,5-0,7 Nm H1/0,5-0,7 Nm
Pour les fils H1/0,5-0,7 Nm H1/0,5-0,7 Nm
vers câble PE H2/1,2-1,6 Nm H2/1,2-1,6 Nm
Plage de température -40-+120 °C -40-+120°C
Dimensions Inserts pour connecteurs industriels EX, dimensions ZONE 1.21
 Inserts pour connecteurs industriels EX, dimensions ZONE 1.21


Inserts 90 V

48-pol + PE
Dimensions du boîtier : 48
Homologations : BVS
Description Type Numéro de catalogue Conditionnement
Inserts Revos Ex
Fiche avec protection de fil, description des bornes 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
Fiche avec protection des fils, description des bornes 25-48
Prise avec protection des fils, description des bornes 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
Prise avec protection de câble, description des bornes 25-48<
Données techniques
Tension nominale
 90 V
Tension nominale UL/CSA
 -
Tension de claquage
 -
Courant nominal
 16A
Degré de protection contre la saleté
 3
Section du fil
EN 60999
 0,5 - 2,5 mm2
UL
 -
CSA
 -
contacts
matériau
 alliage de cuivre
surface
 Sn, Au
longueur d'isolation
 7 mm
résistance de contact
 <1,5 mΩ
nombre de cycles de fusion
 Sn 200/Au 500
Vis, tête de vis / couple
Pour le montage d'une prise ou d'une fiche
 H 1/0,5-0,7 Nm
aux fils
 H 1/0,5-0,7 Nm
vers câble PE
 1-12/1,2-1,6 Nm
Plage de température
 -40-+120 °C
Dimensions Inserts pour connecteurs industriels EX, dimensions ZONE 1.21
Moins
Lire la suite
