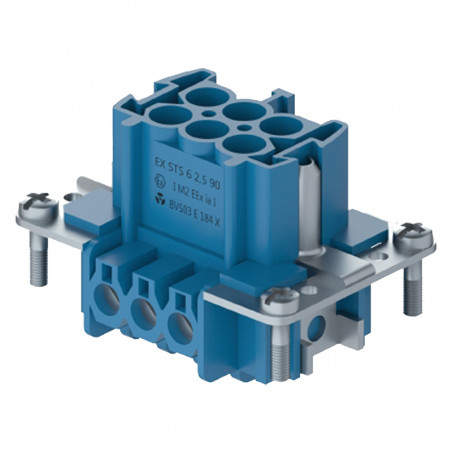

Ex pramoninių jungčių priedai
Ex pramoninių jungčių priedai

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Ex pramoninių jungčių priedai

90 V kasetės

Taikymas:
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Įdėklai pramoninėms EX jungtims, ZONA 1.21, 6 polių + PE korpusas, 6 dydis, patvirtinimas: BVS
6 polių + PE korpusas, 6 dydis, patvirtinimas: BVS		 Įdėklai pramoninėms EX jungtims, ZONA 1.21 10 polių + PE korpuso dydis 10 patvirtinimas: BVS
10 polių + PE
korpuso dydis 10
patvirtinimas: BVS
Aprašymas Tipas Dalies numeris Pakuotė Tipas Dalies numeris Pakuotė
„Revos Ex“ kasetės
kištukas

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
lizdas

EX MAGISTRALĖ 6 2.5 09IA

72.300.0653.9

 10

EX AUTOBUSAS 10 2.5 091A

72.300.1053.9

 10
kištukas, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10 colspan="2">

EX STS 10 2.5 091A AU

72.311.1053.9

 10
lizdas, Au

EX BUS 6 2.5 09IA AU

72.301.0653.9

 10 colspan="2">

EX AUTOBUSAS 10 2.5 091A AU

72.301.1053.9

 10
Techninės specifikacijos
Nominali įtampa 90 V 90 V
Nominali įtampa pagal UL/CSA - -
pralaidumo įtampa - -
vardinė srovė 16A 16A
apsaugos nuo purvo laipsnis apsaugos nuo purvo laipsnis 3 3
laido skerspjūvis
EN 60999 0,5–2,5 mm2 0,5–2,5 mm2
UL - -
CSA - -
kontaktai
medžiaga vario lydinys vario lydinys
plotas Sn, Au Sn, Au
izoliacijos ilgis izoliacijos ilgis 7 mm 7 mm
kontaktinė varža < 1,5 mΩ < 1,5 mΩ
sujungimo ciklų skaičius sujungimo ciklų skaičius Sn 200 / Au 500 Sn 200 / Au 500
varžtai
varžto galvutė / sukimo momentas
lizdo arba kištuko tvirtinimui lizdo arba kištuko tvirtinimui Hl/0,5–0,7 Nm Hl/0,5–0,7 Nm
laidams Hl/0,5–0,7 Nm Hl/0,5–0,7 Nm
į PE kabelį H2/1,2–1,6 Nm H2/l,2–l,6 Nm
temperatūros diapazonas -40–+120 °C -40–+120 °C
Matmenys Įdėklai EX pramonės jungtims, ZONA 1.21 matmenys Įdėklai EX pramoniniams jungikliams, ZONOS 1.21 matmenys

90 V kasetės


Įdėklai pramoninėms EX jungtims, ZONA 1.21 16 polių
16 polių + PE
korpuso dydis 16
patvirtinimas: BVS		 Įdėklai EX pramonės jungtims, ZONA 1.21 24 poliai
W1-24 polių + PE
Korpuso dydis 24
Patvirtinimai: BVS
Aprašymas Tipas Katalogo numeris Pakuotė Tipas Katalogo numeris Pakuotė
„Revos Ex“ kasetės
kištukas

EXSTS 16 2.5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
lizdas

EX MAGISTRALĖ 16 2.5 091A

72.300.1653.9

 10

BUVĘS AUTOBUSAS 16 2.5 091A

72.300.1653.9

 10
kištukas, Au

EXSTS 16 2.5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
lizdas, Au

EX BUS 16 2.5 091A AU

72.301.1653.9

 10 colspan="2">

BUVĘS AUTOBUSAS 16 2.5 091A AU

72.301.1653.9

 10
Techninės specifikacijos
Nominali įtampa 90 V 90 V
Nominali įtampa pagal UL/CSA - -
pralaidumo įtampa - -
vardinė srovė 16A 16A
apsaugos nuo purvo laipsnis 3 3
laido skerspjūvis
EN 60999 0,5–2,5 mm2 0,5–2,5 mm2
UL - -
CSA - -
kontaktai
medžiaga vario lydinys vario lydinys
plotas Sn, Au Sn, Au
izoliacijos ilgis 7 mm 7 mm
kontaktinė varža < 1,5 mΩ < 1,5 mΩ
sujungimo ciklų skaičius Sn 200/Au 500 Sn 200/Au 500
Varžto galvutė / sukimo momentas
Lizdui arba kištukui tvirtinti H1/0,5–0,7 Nm H1/0,5–0,7 Nm
laidams H1/0,5–0,7 Nm H1/0,5–0,7 Nm
prie PE kabelio H2/1,2–1,6 Nm H2/1,2–1,6 Nm
temperatūros diapazonas -40–+120 °C -40–+120 °C
Matmenys Įdėklai pramoninėms EX jungtims, ZONOS 1.21 matmenys
 Įdėklai pramoninėms EX jungtims, ZONOS 1.21 matmenys


90 V įdėklai

48 polių + PE
korpuso dydis 48
patvirtinimai: BVS
Aprašymas Tipas Katalogo numeris Pakuotė
„Revos Ex“ įdėklai
kištukas su laido apsauga, gnybtų aprašymas 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
kištukas su laido apsauga, gnybtų aprašymas 25-48
lizdas su laido apsauga, gnybtų aprašymas 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
lizdas su kabelio apsauga, gnybtų 25–48 aprašymas<
Techniniai duomenys
vardinė įtampa
 90 V
UL/CSA vardinė įtampa
 -
Pramušimo įtampa
 -
Vardinė srovė
 16A
apsaugos nuo purvo laipsnis
 3
laido skerspjūvis
EN 60999
 0,5–2,5 mm2
UL
 -
CSA
 -
kontaktai
medžiaga
 vario lydinys
paviršius
 Sn, Au
izoliacijos ilgis
 7 mm
kontaktinė varža
 < 1,5 mΩ
sujungimo ciklų skaičius
 Sn 200/Au 500
Varžtai, varžto galvutė / sukimo momentas
Lizdui arba kištukui tvirtinti
 H 1/0,5–0,7 Nm
prie laidų
 H 1/0,5–0,7 Nm
prie PE kabelio
 1–12/1,2–1,6 Nm
temperatūros diapazonas
 -40-+120oC
Matmenys Įdėklai pramonės EX jungtims, ZONA 1.21 matmenys
mažiau
Skaityk daugiau
