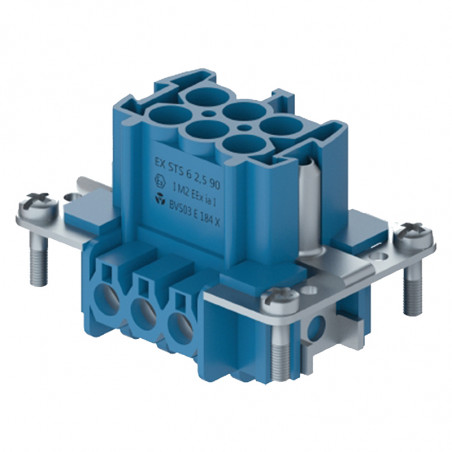

Inserciones para los conectores industriales de la serie Revos Ex

Cartuchos de 90 V

Aplicación:
0158 EX I M2 EEx ia I
BVS 03 ATEX E 184 X
EN 50 014 + A1-A2/
EN 50 020		 Insertos para conectores industriales EX, ZONA 1.21, 6 polos + carcasa PE tamaño 6, homologación: BVS
6 polos + carcasa PE tamaño 6, homologación: BVS		 Insertos para conectores industriales EX, ZONA 1.21 10 polos + PE tamaño de carcasa 10 homologación: BVS
10 polos + PE
tamaño de carcasa 10
homologación: BVS
Descripción Tipo Número de pieza Paquete Tipo Número de pieza Paquete
Cartuchos Revos Ex
Enchufe

EXSTS 6 2.5 09IA

72.310.0653.9

 10

EX STS 10 2.5 091A

72.310.1053.9

 10
Conector

BUS EX 6 2.5 09IA

72.300.0653.9

 10

BUS EX 10 2.5 091A

72.300.1053.9

 10
Enchufe, Au

EX STS 6 2.5 09IA AU

72.311.0653.9

 10

EX STS 10 2.5 091A AU

72.311.1053.9

 10
Conector, Au

BUS EX 6 2.5 09IA AU

72.301.0653.9

 10

EX BUS 10 2.5 091A AU

72.301.1053.9

 10
Especificaciones técnicas
Tensión nominal 90 V 90 V
Tensión nominal según UL/CSA - -
tensión de ruptura - -
corriente nominal 16 A 16 A
Grado de protección contra la suciedad 3 3
Sección del cable
EN 60999 0,5 - 2,5 mm² Contactos
Material Aleación de cobre Aleación de cobre
Área Sn, Au Sn, Au
7 mm 7 mm
Resistencia de contacto <1,5 mΩ <1,5 mΩ
Número de ciclos de fusión Sn 200 / Au 500 Sn 200/Au 500
Tornillos
Cabeza del perno / par de apriete
Para montar un zócalo o enchufe Hl/0,5-0,7 Nm Hl/0,5-0,7 Nm
para cables Hl/0,5-0,7 Nm Hl/0,5-0,7 Nm
a cable PE H2/1,2-1,6 Nm H2/l,2-l,6 Nm
Rango de temperatura -40-+120 °C -40-+120 °C
Dimensiones Insertos para conectores industriales EX, dimensiones ZONA 1.21 Insertos para conectores industriales EX, dimensiones ZONA 1.21

Cartuchos de 90 V


Insertos para conectores industriales EX, ZONA 1.21, 16 polos
16 polos + PE
Tamaño de carcasa 16
Homologación: BVS		 Insertos para conectores industriales EX, ZONA 1.21 24 polos
W1-24 polos + PE
Tamaño de la carcasa 24
Homologaciones: BVS
Descripción Tipo Número de catálogo Paquete Tipo Número de catálogo Paquete
Cartuchos Revos Ex
Enchufe

EXSTS 16 2.5 091A

72.310.1653.9

 10

EXSTS 16 2.5 091A

72.310.1653.9

 10
Toma

BUS EX 16 2.5 091A

72.300.1653.9

 10

BUS EX 16 2.5 091A

72.300.1653.9

 10
Enchufe, Au

EXSTS 16 2.5 091A AU

72.311.1653.9

 10

EXSTS 16 2.5 091A AU

72.311.1653.9

 10
Toma, Au

BUS EX 16 2.5 091A AU

72.301.1653.9

 10

BUS EX 16 2.5 091A AU

72.301.1653.9

 10
Especificaciones técnicas
Tensión nominal 90 V 90 V
Tensión nominal según UL/CSA - -
Tensión de ruptura - -
Corriente nominal 16 A 16 A
Grado de protección contra la suciedad 3 3
Sección transversal del cable
EN 60999 0,5-2,5 mm² 0,5-2,5 mm²
UL - -
CSA - -
Contactos
Material Aleación de cobre Aleación de cobre
Área Sn, Au Sn, Au
Longitud de aislamiento 7 mm 7 mm
Resistencia de contacto <1,5 mΩ <1,5 mΩ
Número de ciclos de fusión Sn 200/Au 500 Sn 200/Au 500
Tornillos, cabeza del tornillo/par de apriete
Para montar la toma o el enchufe H1/0,5-0,7 Nm H1/0,5-0,7 Nm
Para cables H1/0,5-0,7 Nm H1/0,5-0,7 Nm
a cable PE H2/1,2-1,6 Nm H2/1,2-1,6 Nm
rango de temperatura -40-+120 °C -40-+120 °C
Dimensiones Insertos para conectores industriales EX, dimensiones ZONA 1.21
 Insertos para conectores industriales EX, dimensiones ZONA 1.21


Insertos de 90 V

48-pol + PE
Tamaño de la carcasa: 48
Homologaciones: BVS
Descripción Tipo Número de catálogo Paquete
Insertos Revos Ex
Conector con protección de cable, descripción del terminal 1-24

EX STS 482.5 09IA

72.310.4853.9

 5
Conector con protección de cable, descripción de los terminales 25-48
Toma con protección de cable, descripción de los terminales 1-24

EX BUS482.5 09IA

72.300.4853.9

 5
Toma con protección de cable, descripción de los terminales 25-48
Datos técnicos
Tensión nominal
 90 V
Tensión nominal UL/CSA
 -
Tensión de ruptura
 -
Corriente nominal
 16 A
Grado de protección contra la suciedad
 3
Sección del cable
EN 60999
 0,5 - 2,5 mm²
UL
 -
CSA
 -
Contactos
Material
 Aleación de cobre
Superficie
 Sn, Au
Longitud de aislamiento
 7 mm
Resistencia de contacto
 < 1,5 mΩ
Número de ciclos de fusión
 Sn 200/Au 500
Tornillos, cabeza de tornillo/par de apriete
Para montar una toma o un enchufe
 H 1/0,5-0,7 Nm
a cables
 H 1/0,5-0,7 Nm
a cable PE
 1-12/1,2-1,6 Nm
Rango de temperatura
 -40-+120 °C
Dimensiones Insertos para conectores industriales EX, ZONA 1.21, dimensiones
