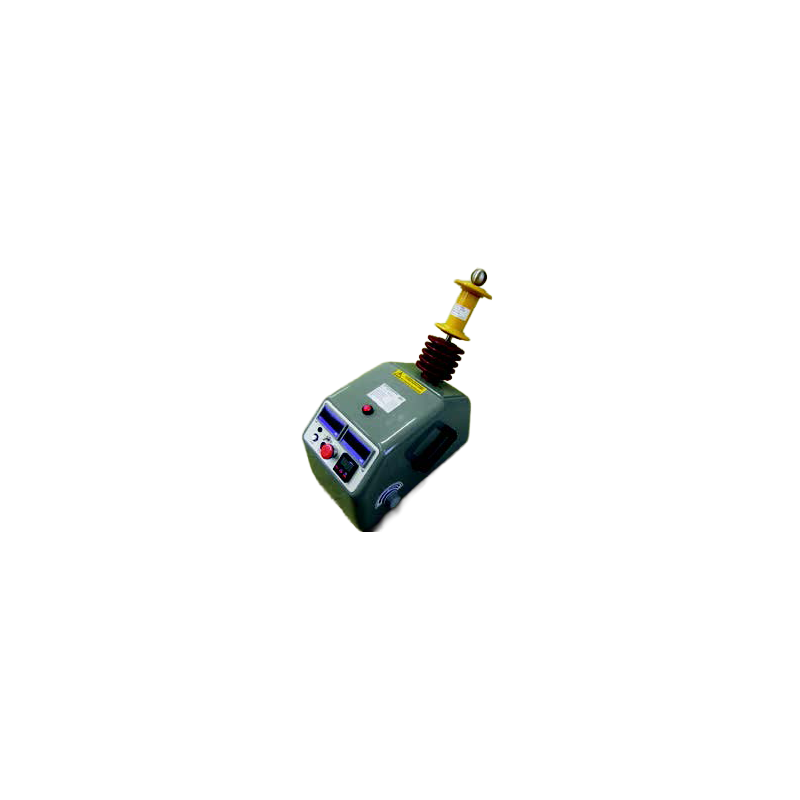

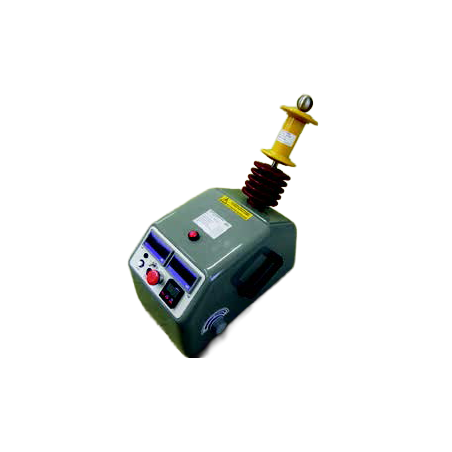

Zařízení pro testování kabelů typu ABK

Zařízení typu ABK jsou ideální pro přejímací zkoušky vysokonapěťových silových kabelů. Jejich malá velikost a ergonomický design umožňují snadné použití během testů v terénu. Zařízení na testování kabelů ABK, často označované jako „KENETRON“, se již řadu let těší důvěře mnoha zákazníků v Polsku i v zahraničí. Zařízení typu ABK poskytují zdroj půlvlnného usměrněného napětí. Snadnou demontáží usměrňovače je však možné získat i zdroj střídavého napětí.

Funkce:

ABK typ C

• Různé rozsahy usměrněného napětí – v závislosti na modelu: 45, 55, 63 nebo 70 kV;

• Digitální měřiče umožňující měření skutečné efektivní hodnoty proudu a napětí;

• Měření stejnosměrných a střídavých složek svodového proudu;

• Minimální chyba měření napětí.

   "149 src="https://www.dacpol.eu/img/cms/Zwarpol/3.png" alt="" width="138" height="150" />
     ABK 45C                      ABK 63C         K          70 °C
     ABK 55C

ABK typ A

• Různé rozsahy usměrněného napětí – v závislosti na modelu: 45, 55, 63 nebo 70 kV;

• Analogové měřiče proudu a napětí;

• Měření stejnosměrné složky unikajícího proudu.

     src="https://www.dacpol.eu/img/cms/Zwarpol/6.png" alt="" width="125" height="150" />

      ABK 45A                ABK 63A                       ABK 70A
      ABK 55A

Technické údaje:

Typ ABK-45C ABK-45A ABK-55C ABK-55A ABK-63C ABK-63A ABK-70C ABK-70A
Napájecí napětí 50 Hz (V) 230 230 230 230 230 230 230 230
Sekundární napětí střídavého proudu (kV) 0–32 0–32 0–39 0–39 0–45 0–45 0–50 0–50
Sekundární usměrněné napětí (kV) 0–45 0–45 0–55 0–55 0–63 0–63 0–70 0–70
Maximální trvalý proud (mA) 6 6 10 10 10 10 5 6
Maximální proud 30 minut (mA) 10 10 10 15 15 15 6 6
Zkušební DC napětí zařízení (kV) 54 54 66 66 76 76 84 84
Přesnost měření napětí (%) ±2 ±4 ±2 ±2 ±2 ±2 ±2 ±2
Přesnost měření proudu (%) ±2 ±2 ±2 ±2 ±2 ±2 ±3 ±3
Polarita napětí DC + + + + + + + +
Hmotnost (kg) 26 26 26 26 48 48 40 40

Výhody:

• Hladká regulace napětí;

• Bezpečnostní zámek zabraňující náhodnému opětovnému připojení napětí;

• Ochrana zařízení s elektronickou spouští proti přetížení;

• Snadné použití díky vhodným řídicím a signalizačním systémům;

• Ergonomický design pro snadné testování;

• Mobilita;

• Lze použít jako usměrněný nebo střídavý zdroj vysokého napětí;

• Vhodné pro testování v terénu díky odolnému krytu z hliníkové slitiny a možnosti rozebrat usměrňovač;

• Parametry výrobního procesu v souladu se systémem managementu jakosti dle PN-EN ISO 9001:2009.

Volitelné vybavení:

• Vypouštěcí tyč;

• VN kabel – délka dle potřeb zákazníka.
