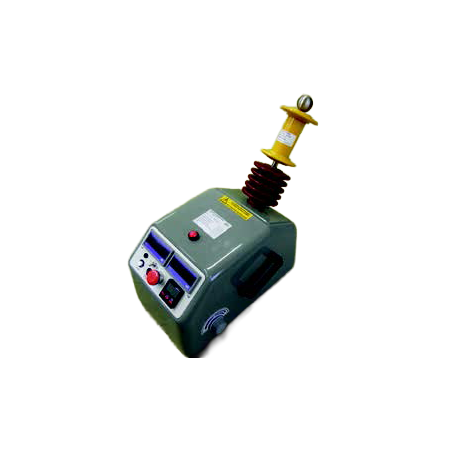

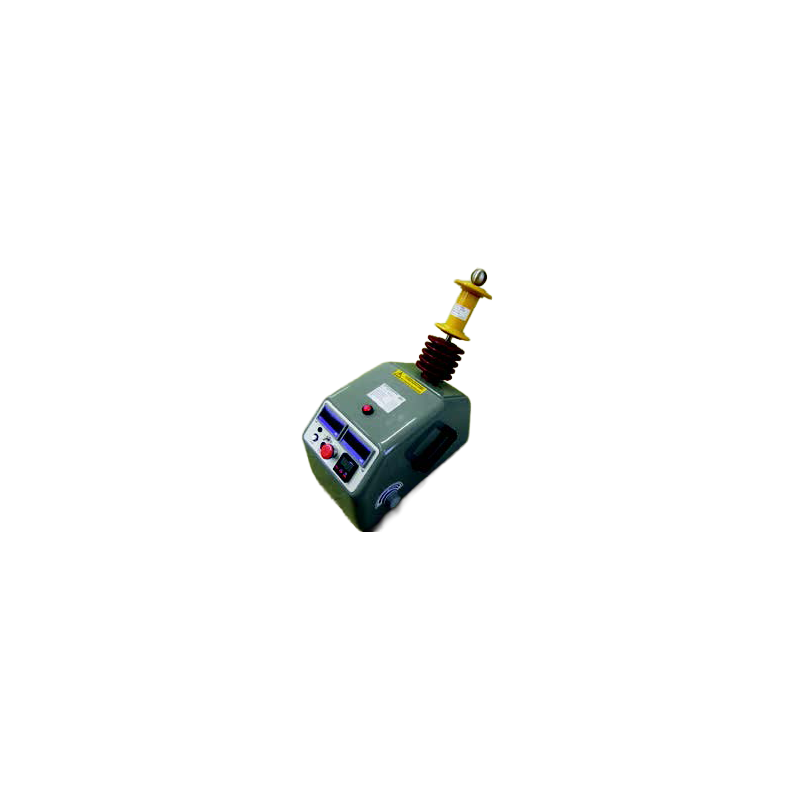

Dispositivos de prueba de cables tipo ABK

Los dispositivos tipo ABK son ideales para las pruebas de aceptación de cables de media tensión. Su pequeño tamaño y diseño ergonómico facilitan su uso durante las pruebas de campo. Los dispositivos de prueba de cables ABK, a menudo conocidos como "KENETRON", han gozado de la confianza de numerosos clientes, tanto en Polonia como en el extranjero, durante muchos años. Los dispositivos tipo ABK proporcionan una fuente de tensión rectificada de media onda. Sin embargo, al desmontar fácilmente el rectificador, también es posible obtener una fuente de tensión CA.

Características:

ABK tipo C

• Diversos rangos de tensión rectificada, según el modelo: 45, 55, 63 o 70 kV;

• Medidores digitales que permiten la medición del valor eficaz real de corriente y tensión;

• Medición de los componentes CC y CA de la corriente de fuga;

• Minimización del error de medición de tensión.


     ABK 45C                        ABK 63C                           ABK 70C
     ABK 55C

ABK tipo A

• Diversos rangos de tensión rectificada, según el modelo: 45, 55, 63 o 70 kV;

• Medidores analógicos de corriente y tensión;

• Medición del componente CC de la corriente de fuga.



      ABK 45A                ABK 63A                     ABK 70A
      ABK 55A

Datos técnicos:

Tipo ABK-45C ABK-45A ABK-55C ABK-55A ABK-63C ABK-63A ABK-70C ABK-70A
Tensión de alimentación: 50 Hz (V) 230 230 230 230 230 230 230 230
Voltaje secundario de CA (kV) 0-32 0-32 0-39 0-39 0-45 0-45 0-50 0-50
Tensión secundaria rectificada (kV) 0-45 0-45 0-55 0-55 0-63 0-63 0-70 0-70
Corriente continua máxima (mA) 6 6 10 10 10 5 6
Corriente máxima 30 min (mA) 10 10 10 15 15 15 6 6
Tensión de prueba de CC del dispositivo (kV) 54 54 66 66 76 76 84 84
Precisión de la medición de tensión (%) ±2 ±4 ±2 ±2 ±2 ±2 ±2 ±2
Precisión de la medición de corriente (%) ±2 ±2 ±2 ±2 ±2 ±3 ±3
Polaridad de la tensión CC + + + + + + +
Peso (kg) 26 26 26 48 48 40 40

Ventajas:

• Regulación suave de la tensión;

• Bloqueo de seguridad para evitar la reconexión accidental de la tensión;

• Protección del dispositivo mediante un disparador electrónico de sobrecarga;

• Fácil de usar gracias a los sistemas de control y señalización adecuados;

• Diseño ergonómico para facilitar las pruebas;

• Movilidad;

• Puede utilizarse como fuente de alta tensión rectificada o alterna;

• Apto para pruebas de campo gracias a su resistente carcasa de aleación de aluminio y a la posibilidad de desmontar el rectificador;

• Los parámetros del proceso de producción cumplen con el Sistema de Gestión de Calidad según la norma PN-EN ISO 9001:2009.

Equipamiento opcional:

• Varilla de descarga;

• Cable de alta tensión (longitud según las necesidades del cliente).
